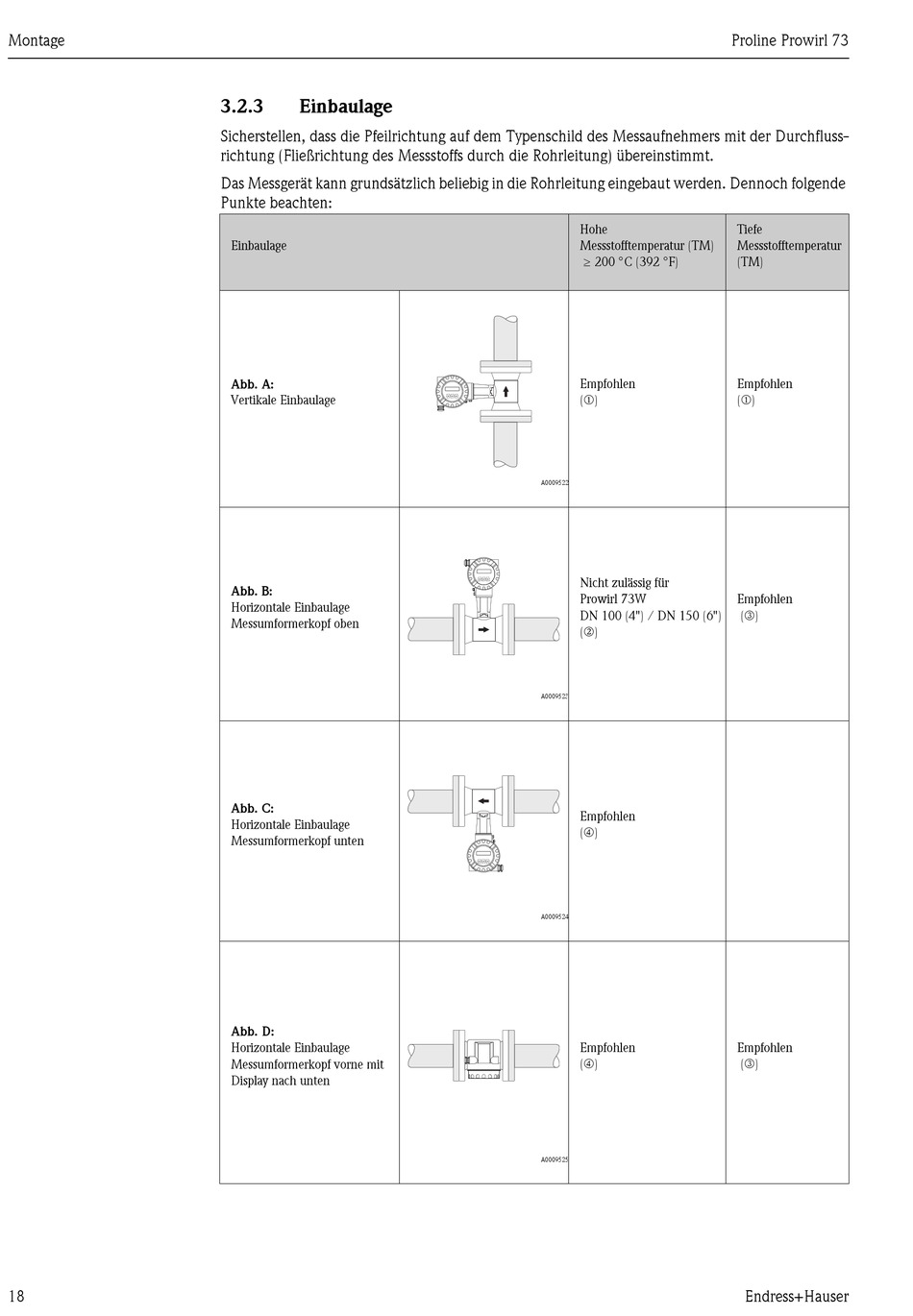

3.2.3 Einbaulage
Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchfluss-
richtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Das Messgerät kann grundsätzlich beliebig in die Rohrleitung eingebaut werden. Dennoch folgende
Punkte beachten:
Einbaulage
Abb. A:
Vertikale Einbaulage
Abb. B:
Horizontale Einbaulage
Messumformerkopf oben
Abb. C:
Horizontale Einbaulage
Messumformerkopf unten
Abb. D:
Horizontale Einbaulage
Messumformerkopf vorne mit
Display nach unten
Hohe
Messstofftemperatur (TM)
200 °C (392 °F)
Empfohlen
(m)
A0009522
Nicht zulässig für
Prowirl 73W
DN 100 (4") / DN 150 (6")
(n)
A0009523
Empfohlen
(p)
A0009524
Empfohlen
(p)
A0009525
Proline Prowirl 73
Tiefe
Messstofftemperatur
(TM)
Empfohlen
(m)
Empfohlen
(o)
Empfohlen
(o)
