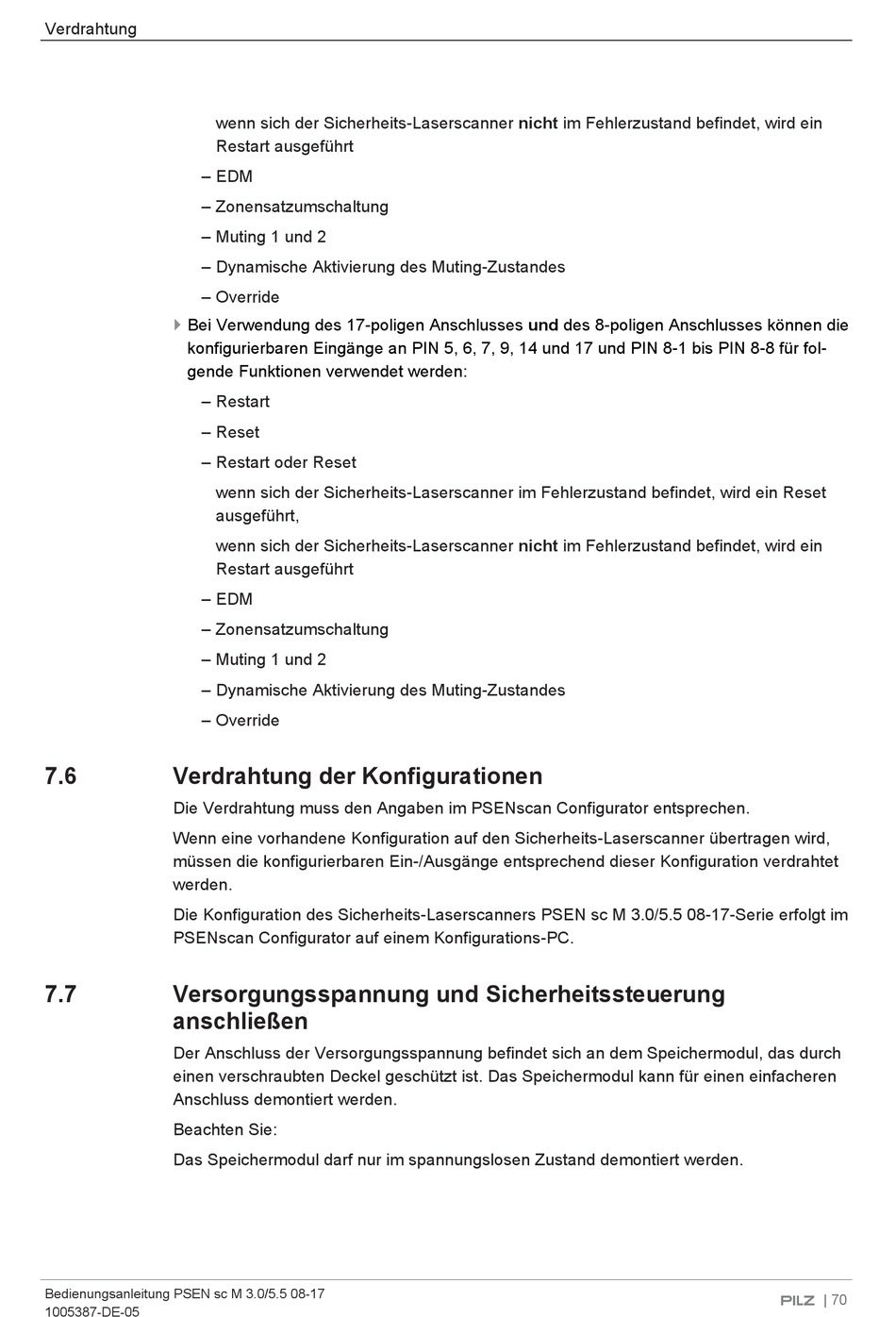

Verdrahtung
– EDM
– Zonensatzumschaltung
– Muting 1 und 2
– Dynamische Aktivierung des Muting-Zustandes
– Override
}
Bei Verwendung des 17-poligen Anschlusses und des 8-poligen Anschlusses können die
konfigurierbaren Eingänge an PIN 5, 6, 7, 9, 14 und 17 und PIN 8-1 bis PIN 8-8 für fol-
gende Funktionen verwendet werden:
– Restart
– Reset
– Restart oder Reset
– EDM
– Zonensatzumschaltung
– Muting 1 und 2
– Dynamische Aktivierung des Muting-Zustandes
– Override
7.6

Verdrahtung der Konfigurationen

Die Verdrahtung muss den Angaben im PSENscan Configurator entsprechen.
Wenn eine vorhandene Konfiguration auf den Sicherheits-Laserscanner übertragen wird,
müssen die konfigurierbaren Ein-/Ausgänge entsprechend dieser Konfiguration verdrahtet
werden.
Die Konfiguration des Sicherheits-Laserscanners PSEN sc M 3.0/5.5 08-17-Serie erfolgt im
PSENscan Configurator auf einem Konfigurations-PC.
7.7 Versorgungsspannung und Sicherheitssteuerung
anschließen
Der Anschluss der Versorgungsspannung befindet sich an dem Speichermodul, das durch
einen verschraubten Deckel geschützt ist. Das Speichermodul kann für einen einfacheren
Anschluss demontiert werden.
Beachten Sie:
Das Speichermodul darf nur im spannungslosen Zustand demontiert werden.
Bedienungsanleitung PSEN sc M 3.0/5.5 08-17
1005387-DE-05
wenn sich der Sicherheits-Laserscanner nicht im Fehlerzustand befindet, wird ein
Restart ausgeführt
wenn sich der Sicherheits-Laserscanner im Fehlerzustand befindet, wird ein Reset
ausgeführt,
wenn sich der Sicherheits-Laserscanner nicht im Fehlerzustand befindet, wird ein
Restart ausgeführt
