Projektierung

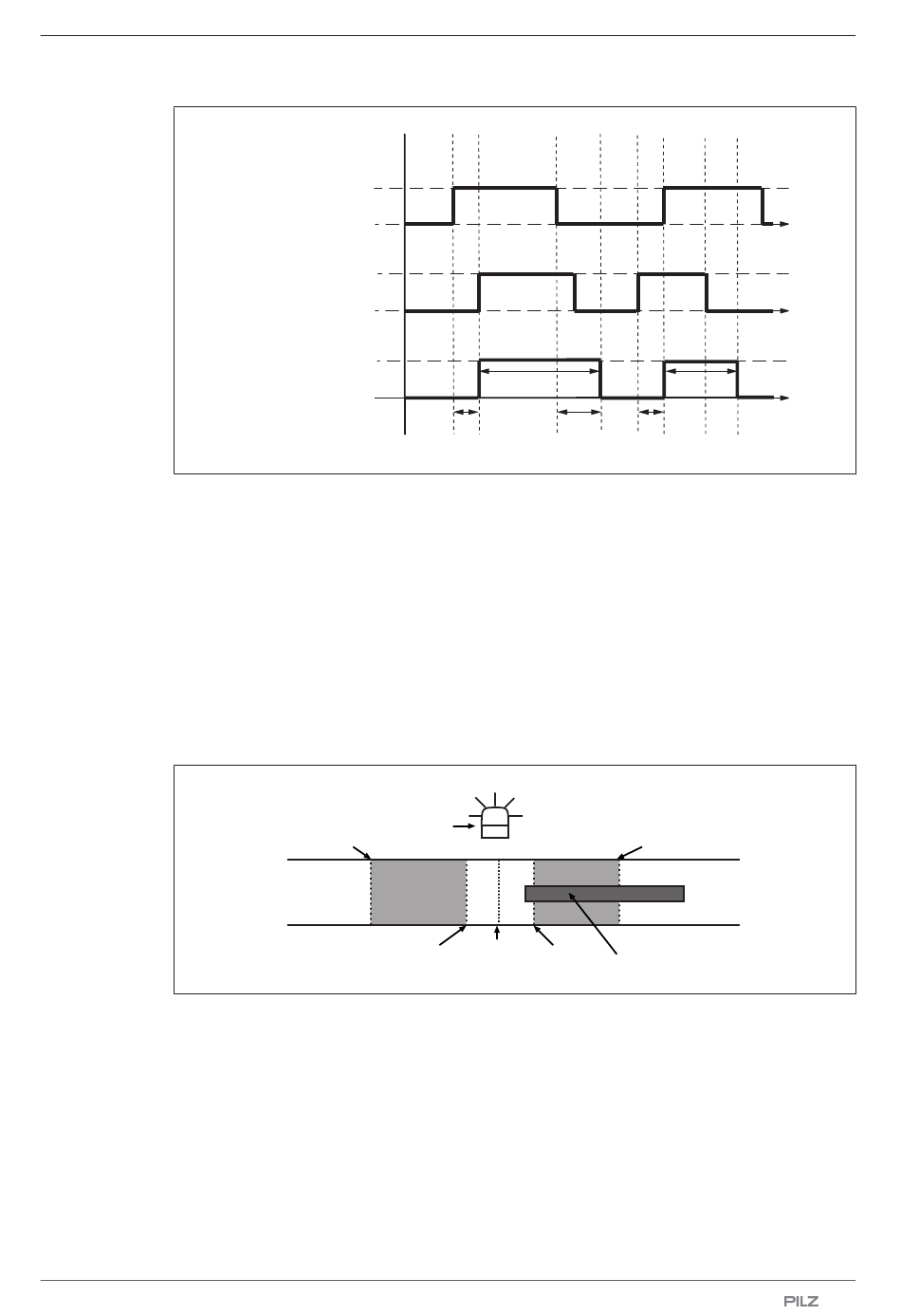

Abb.: Zeitdiagramm T-Muting
Legende
Ablauf eines T-Muting-Zyklus entsprechend des Durchlaufs von Material von der
rechten Seite her
Legende
[1] durchlaufendes Material auf Förderband
[2] erster Muting-Sensor auf der Eingangsseite, angeschlossen an Muting 11
[3] zweiter Muting-Sensor auf der Eingangsseite, angeschlossen an Muting 12
[4] PSEN sc M 3.0/5.5 08-17-Serie
[5] Muting-Leuchte
[6] erster Muting-Sensor auf der Ausgangsseite, angeschlossen an Muting 11
[7] zweiter Muting-Sensor auf der Ausgangsseite, angeschlossen an Muting 12
Bedienungsanleitung PSEN sc M 3.0/5.5 08-17
1005387-DE-05
Eingang
An
Muting 11
Aus
An
Eingang
Muting 12
Aus
An
Muting-
Funktion
Aus
t
Verzögerung zwischen Muting 11 und Muting 12 (konfigurierbar von 1-16 s)
1
t
Zeitdauer des Muting-Zustandes (max. bis zur konfigurierten Zeitüberschreitung)
2
t
Interne Verzögerung vor der Beendigung des Muting-Zustandes (max. 30 ms)
3
t
Verzögerung zwischen Muting 11 und Muting 12 (konfigurierbar von 1-16 s)
4
t
Zeitdauer des Muting-Zustandes (max. bis zur konfigurierten Zeitüberschreitung)
5
[7]
t
2
t
t
1
3
[5]
[6]
[4]
[3]
t
5
t
t
4
[2]
[1]
