Projektierung

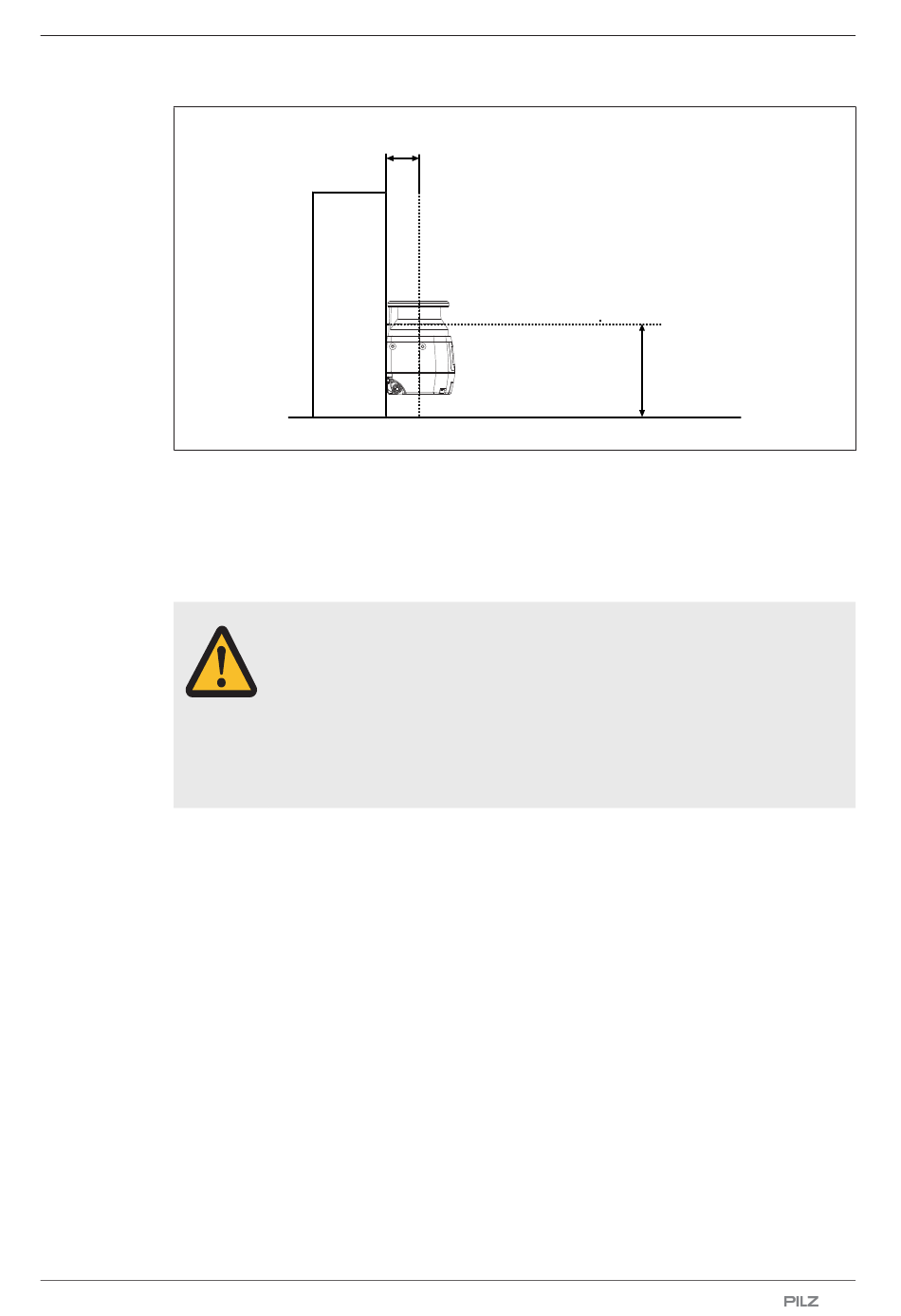

Legende
[1] Spalt zwischen dem Ursprung des Laserstrahls des Sicherheits-Laserscanners
[2] Scanebene
[3] Höhe H zwischen Scanebene und Grundfläche
Bedienungsanleitung PSEN sc M 3.0/5.5 08-17
1005387-DE-05
[1]
und der Montagefläche
ACHTUNG!
Verletzungsgefahr durch unzureichende Schutzeinrichtung
Ein Hineingreifen in den Spalt zwischen Sicherheits-Laserscanner und Mon-
tagefläche kann zu Verletzungen führen.
– Verhindern Sie ein Hineingreifen in den Spalt, durch eine geeignete
Schutzeinrichtung.
[2]
[3]
