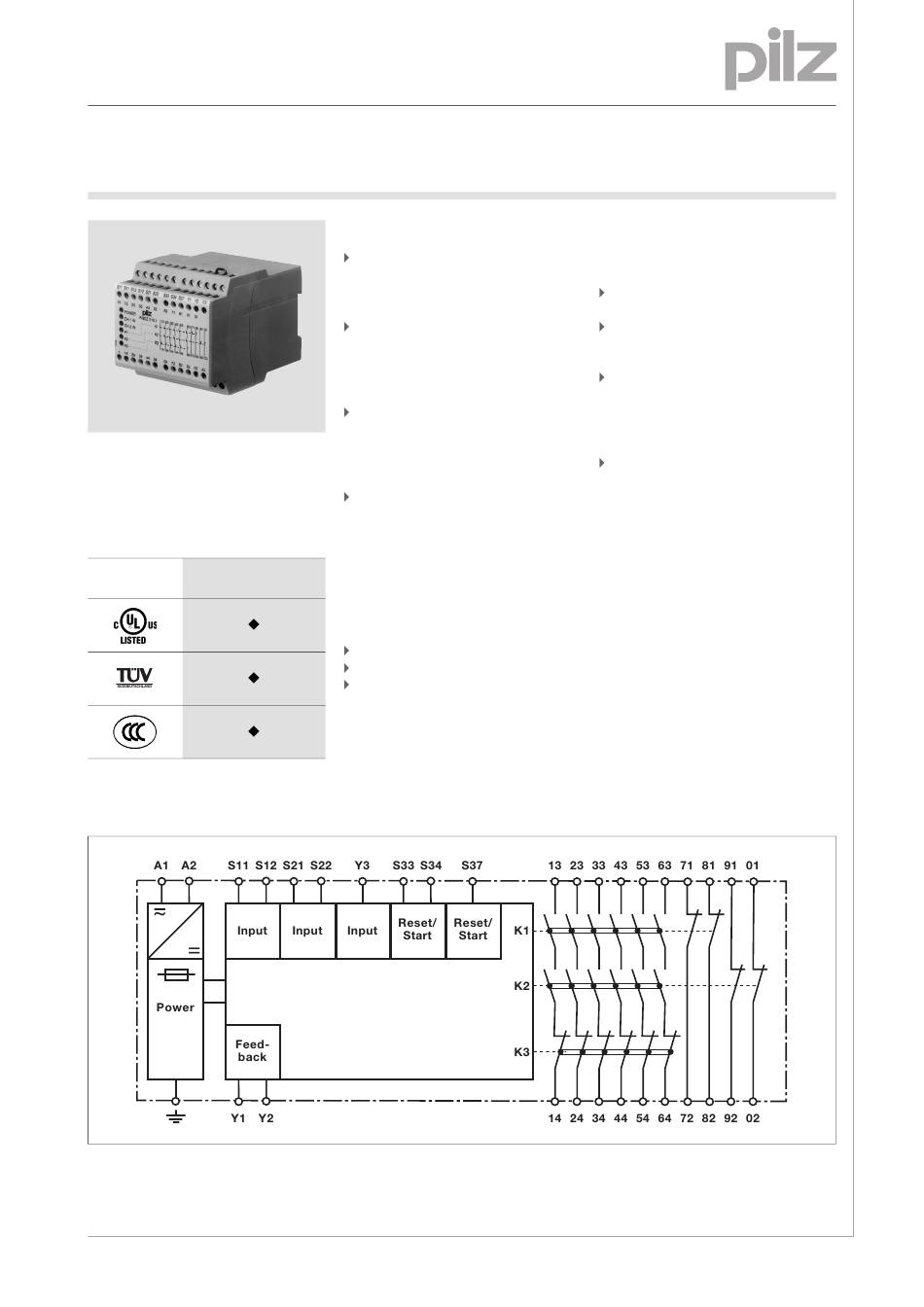

Pilz PNOZ X10.1 Anleitung

NOT-AUS-Schaltgerät, Schutztürwächter
bis PL e nach EN ISO 13849-1
PNOZ X10.1
Gertebild
Sicherheitsschaltgerät für die Überwa- ][Bildunterschrift_NOT_Sch.tuer_Licht
chung von Not-Halt-Tastern, Schutz-
türen und Lichtschranken
Zulassungen
PNOZ X10.1
Zulassungen
Blockschaltbild
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale
Relaisausgänge zwangsgeführt:
Gertemerkmale
– 6 Sicherheitskontakte (S) unver-
zögert
– 4 Hilfskontakte (Ö) unverzögert
Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
LED-Anzeige für:
– Schaltzustand Kanal 1/2
– Versorgungsspannung
– Startkreis
– Eingangskreise
Gerätevarianten siehe Bestelldaten
Gerätebeschreibung
Das Sicherheitsschaltgerät erfüllt For-
Bestimmung/Gertebeschreibung NOT-AUS, Schutzt, Lichtschr_PNOZ
derungen der EN 60947-5-1,
EN 60204-1 und VDE 0113-1 und darf
eingesetzt werden in Anwendungen
mit
Not-Halt-Tastern
Schutztüren
Lichtschranken
B l o c k s c h a l t b i l d
Sicherheitseigenschaften
Das Schaltgerät erfüllt folgende Si-
][Sicherheitseigenschaften Schaltgerät_allgemeiner Teil
cherheitsanforderungen:
Die Schaltung ist redundant mit
Selbstüberwachung aufgebaut.
Die Sicherheitseinrichtung bleibt
auch bei Ausfall eines Bauteils wirk-
sam.
Bei jedem Ein-Aus-Zyklus der Ma-
schine wird automatisch überprüft,
ob die Relais der Sicherheitsein-
richtung richtig öffnen und schlie-
ßen.
Sicherheitseigenschaften Zusatz - AC/DC-Gerte_PNOZ Der Trafo ist kurzschlussfest. Bei
Gleichspannungsversorgung wirkt
eine elektronische Sicherung.
NSG-D-1-259-2010-08
