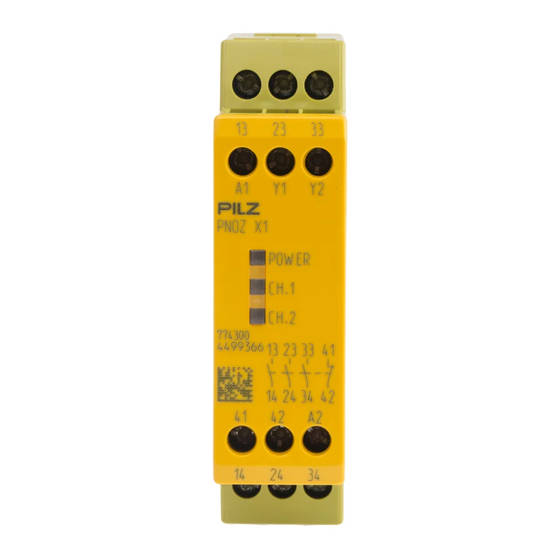

Pilz PNOZ X1 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PNOZ X1:
Inhaltsverzeichnis

Werbung

Quicklinks

PNOZ X1
}
Sicherheitsschaltgeräte
Bedienungsanleitung-19045-DE-10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ X1

Inhaltszusammenfassung für Pilz PNOZ X1

  • Seite 1 PNOZ X1 Sicherheitsschaltgeräte Bedienungsanleitung-19045-DE-10...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Zeitdiagramm ..........................Montage ..........................Verdrahtung ........................... Betriebsbereitschaft herstellen .................... Betrieb ............................ Statusanzeigen ......................... Fehler – Störungen ........................ Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Ergänzende Daten ......................... Lebensdauerkurve ........................Bestelldaten ........................... EG-Konformitätserklärung ....................Bedienungsanleitung PNOZ X1 19045-DE-10...

  • Seite 4: Einführung

    PNOZ X1 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ X1. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 5: Sicherheit

    PNOZ X1 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ X1 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1 und EN 60204-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Als nicht bestimmungsgemäß gilt insbesondere jegliche bauliche, technische oder elektrische Veränderung des Produkts,...

  • Seite 6: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein- spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele- mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PNOZ X1 19045-DE-10...

  • Seite 7: Gerätemerkmale

    Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si- cherheitseinrichtung richtig öffnen und schließen. Blockschaltbild/Klemmenbelegung A1 A2 Y1 Y2 23 33 Input Start 24 34 *Sichere Trennung zum nicht markierten Bereich nach EN 60947-1, 6 kV, Basisisolierung der Relaiskontakte zueinander. Bedienungsanleitung PNOZ X1 19045-DE-10...

  • Seite 8: Funktionsbeschreibung

    PNOZ X1 Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ X1 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung über den Not-Halt-Tas- ter leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Startkreis Y1-Y2 ge- schlossen ist. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): –...

  • Seite 9: Montage

    Schutzbeschaltung. Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur- den. Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Bedienungsanleitung PNOZ X1 19045-DE-10...

  • Seite 10: Betriebsbereitschaft Herstellen

    Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie- deranlauf durch externe Schaltungsmaßnahmen. Rückführkreis Automatischer Start Manueller Start Kontakte externer Schütze 13 (23, 33) 14 (24 ,34) Legende S1: Not-Halt-Taster S3: Starttaster Bedienungsanleitung PNOZ X1 | 10 19045-DE-10...

  • Seite 11: Betrieb

    Nach Wegfall der Störungsursache und Abschalten der Versorgungs- spannung für ca. 1 Minute ist das Gerät wieder betriebsbereit. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. Bedienungsanleitung PNOZ X1 | 11 19045-DE-10...

  • Seite 12: Abmessungen In Mm

    PNOZ X1 Abmessungen in mm 75 (2.95") 22,5 87 (3.42") (0,89") Bedienungsanleitung PNOZ X1 | 12 19045-DE-10...

  • Seite 13: Technische Daten

    Max. Gesamtleitungswiderstand Rlmax Einkanalig bei UB DC 30 Ohm Einkanalig bei UB AC 30 Ohm Relaisausgänge Anzahl der Ausgangskontakte Sicherheitskontakte (S) unverzögert Hilfskontakte (Ö) Max. Kurzschlussstrom IK 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 Bedienungsanleitung PNOZ X1 | 13 19045-DE-10...
  • Seite 14 24 V DC G. P. bei Strom Pilot Duty R300 Kontaktabsicherung extern, Sicherheitskontakte nach Norm EN 60947-5-1 Max. Schmelzintegral 260 A²s Schmelzsicherung flink 10 A Schmelzsicherung träge Schmelzsicherung gG Sicherungsautomat 24V AC/DC, Charakteristik B/ Bedienungsanleitung PNOZ X1 | 14 19045-DE-10...
  • Seite 15 Klimabeanspruchung EN 60068-2-78 Umgebungstemperatur Temperaturbereich -10 - 55 °C Lagertemperatur Temperaturbereich -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig EN 60947-5-1, EN 61000-6-2, EN 61326-3-1 Bedienungsanleitung PNOZ X1 | 15 19045-DE-10...
  • Seite 16 0,2 - 2,5 mm², 24 - 14 AWG Anzugsdrehmoment bei Schraubklemmen 0,6 Nm Abisolierlänge bei Schraubklemmen 8 mm Abmessungen Höhe 87 mm Breite 22,5 mm Tiefe 121 mm Gewicht 175 g Bei Normenangaben ohne Datum gelten die 2020-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X1 | 16 19045-DE-10...

  • Seite 17: Sicherheitstechnische Kenndaten

    Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ X1 | 17 19045-DE-10...

  • Seite 18: Lebensdauerkurve

    Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be- lastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Schaltstrom (A) Abb.: Lebensdauerkurven bei 24 V DC und 230 V AC Schaltstrom (A) Abb.: Lebensdauerkurven bei 110 V DC Bedienungsanleitung PNOZ X1 | 18 19045-DE-10...

  • Seite 19: Bestelldaten

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ X1...

  • Seite 20: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
