Montage- und Betriebsanleitung

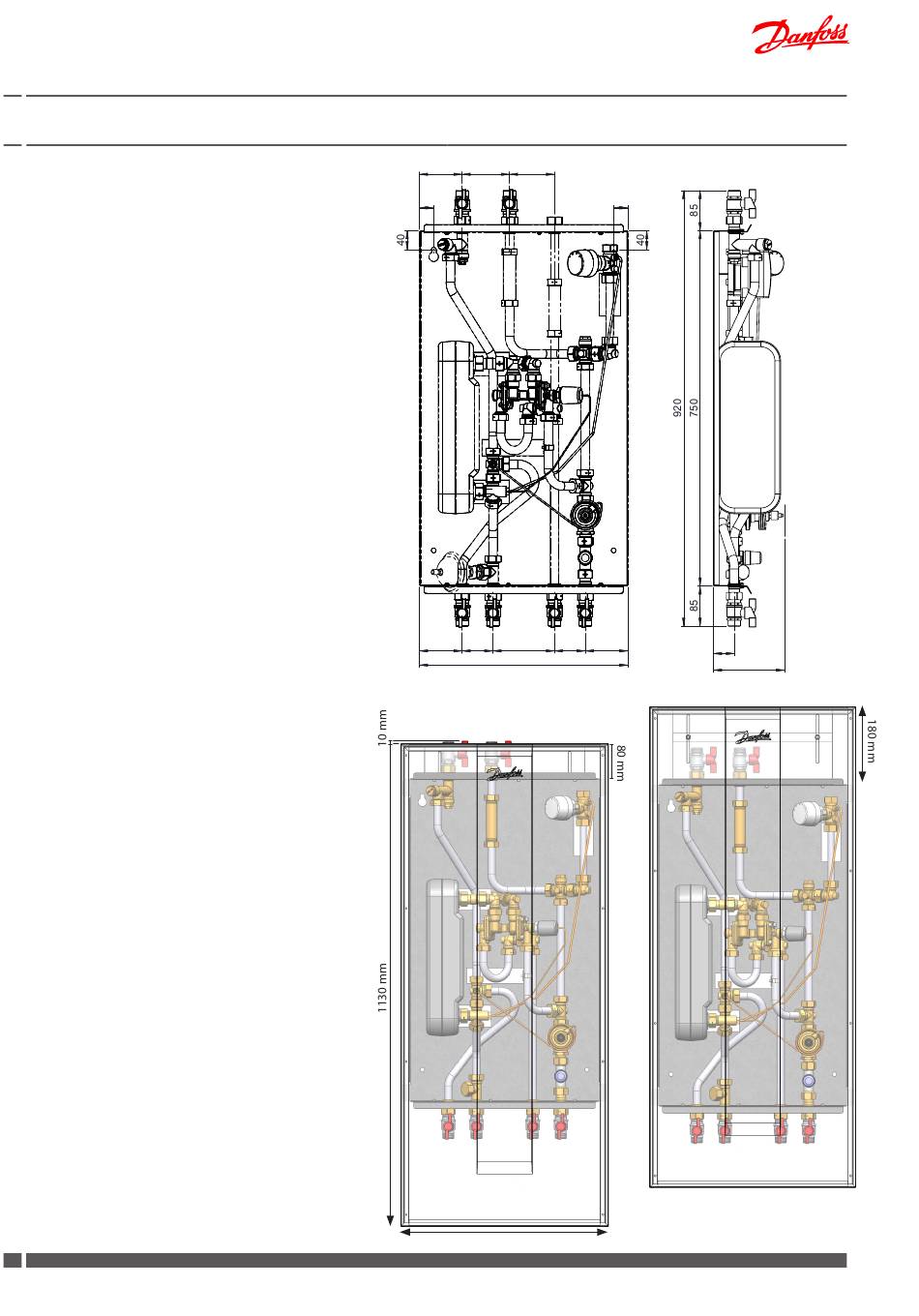

3.0 Maßskizzen / Anschlüsse
Anschlüsse:
1 Heizung (HE) Vorlauf, unten
2 Warmwasser (WW), unten
3 Kaltwasser (KW) unten
4 Heizung (HE) Rücklauf
5 Fernwärme (FW) Vorlauf, oben
6 Fernwärme (FW) Rücklauf, oben
7 Kaltwasserleitung, oben (option)
Tiefe einschl. Rückplatte:
150 mm
Anschlussdimensionen:
FW, HE, KW, WW: G¾" IG
Maße:
Ohne Verkleidung:
H 920 x B 440 x T 150 mm
Mit Verkleidung:
H 1130/1140 x B 480 x T 150 mm
Bemerken Sie bitte, daß die Verkleidung
um 100 mm in der Höhe verstellbar ist.
Siehe bitte Seite 12 für weitere informa-
tionen.
4
DKDHR
Akva Lux II TDP RENO
5 6 7
90 100 95
30
90 65 130 65
440
1 2 3
480 mm
VI.IQ.L1.03
30
90
44
150
4
