Montage- und Betriebsanleitung

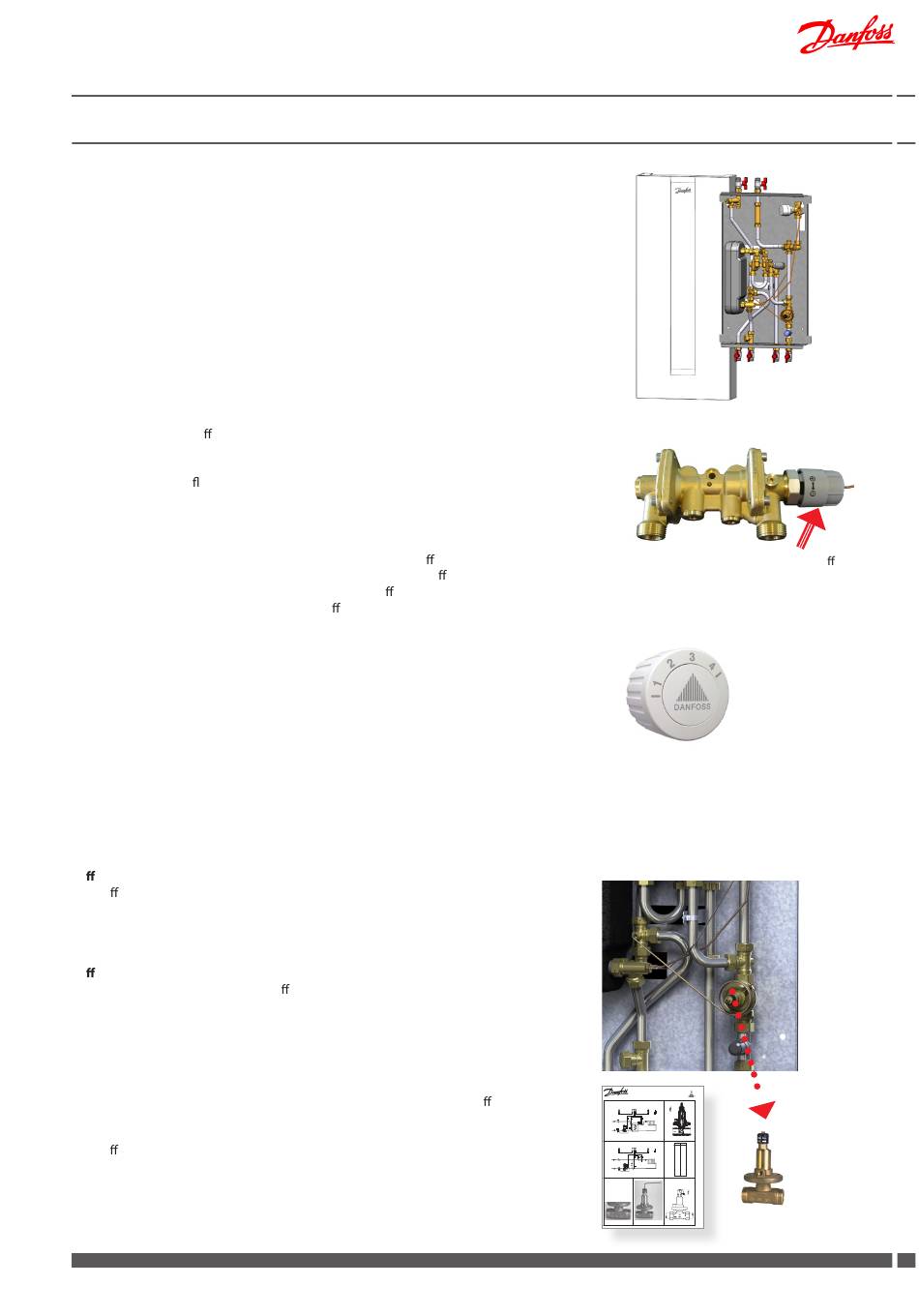

9.0 Einregulierung und Inbetriebnahme der Akva Lux II TDP RENO
Allgemein
Achtung! Einzelne Variante können von der Abbildung abweichen. Regelung
ist aber grundsätzlich gleich.
Wartung und Einregulierung
Wartungsarbeiten in Übereinstimmung mit dem Wartungsplan in Ab-
schnitt "Wartung" auf Seiten 15-16 vornehmen. Einregulierung in Über-
einstimmung mit den untenstehenden Instruktionen vornehmen. Für
Trennung und Reinigen des Plattenwärmeübertragers siehe Seite 15.
Inbetriebnahme
Die Station laut den Anweisungen auf Seiten 8-14 in Betrieb nehmen.
Brauchwarmwasser
Das Trinkwasser wird über einen Wärmeübertrager erhitzt und die Tempera-
tur mit einem thermo-hydraulischen Regler ohne Hilfsenergie PTC2+P (abb.
2) mit eingebautem Di erenzdruckregler geregelt. Der Druckgesteuerte Teil
stellt sicher, dass der Wärmeübertrager bei Warmwasserzapfung sowohl
primär- (Fernwärme) als auch sekundärseitig (TWW) sofort durchströmt
wird und der Durch uss nach Beendigung des Zapfvorganges sofort un-
terbrochen wird.
Regelung der Warmwassertemperatur - PTC2+P
Die Warmwassertemperatur wird durch Drehen des Handgri es in Richtung
"+" (wärmer), oder "-" (kälter) eingestellt. Zuerst den Handgri
gersinn drehen - bis zum Anschlag/bis der Handgri nicht mehr gedreht
werden kann. Dann drehen Sie den Handgri gegen den Uhrzeigersinn, bis
die Temperatur des Zapfwassers ca. 48°C beträgt (7-8 l/min.).
Die Temperatur sollte nie 55°C übersteigen, um Kalkbildung im Wärmeüber-
trager zu vermeiden.
Bypass-Thermostat (Werkseinstellung).
Standardgemäß wird die Wohnungsstation mit einem thermostatischen
Danfoss FJVR Thermostat (Abb. 2, Seite 13) für Bypassbetrieb ausgerüstet.
Warmwasserzapfungen können dadurch ohne Wartezeit erfolgen. Es wird
empfohlen den Thermostat in Pos. 3 einzustellen. Falls die Warmwasser-
temperatur zu langsam ansteigt, kann es notwendig sein, den Thermostat
höher als Pos. 3 einzustellen. Wenn Sie Wartezeiten völlig vermeiden wollen,
ist TWW-Zirkulation zu den Entnahmestellen zu etablieren.
Di erenzdruckregler
Der Di erenzdruckregler (Abb. 3) reduziert den schwankenden Druck des
Fernwärmenetzes auf einen kleinen und festen betriebsdruck in der Station,
und sichert dadurch optimale Betriebsbedingungen für die Regeleinrich-
tung.
Di erenzdruckregler AVPL
Der AVPL ist auf einen beliebigen Di erenzdruck zwischen 0,05 bar und 0,25
bar einstellbar. Werkseits ist der Regler auf 0,1 bar eingestellt.
Eine Umdrehung der Einstellspindel mit einem Inbusschlüssel NV 3.1 en-
tspricht ca. 0,01 bar. Im Uhrzeigersinn drehen, um den Druck zu erhöhen,
gegen den Uhrzeigersinn zu verringern,
Empfohlene Einstellung
Grundsätzlich ist es empfehlenswert, den Regler in vollem Umfang zu ö nen.
Wenn Betriebsstörungen auftreten, - z.B. Geräusch in den Heizkörperthermo-
staten oder unzureichende Regelungsvermögen, kann es notwendig sein,
den Di erenzdruckregler zu einem niedrige-ren oder höheren Betriebsdruck
nachzustellen.
Die Reglereinstellungen können in Übereinstimmung mit den beiliegenden
Instruktionen geändert werden.
Instructions AVPL 1.0/1.6
Danfoss District Energy
Akva Lux II TDP RENO
