Montage- und Betriebsanleitung
2.0 Produkteinführung

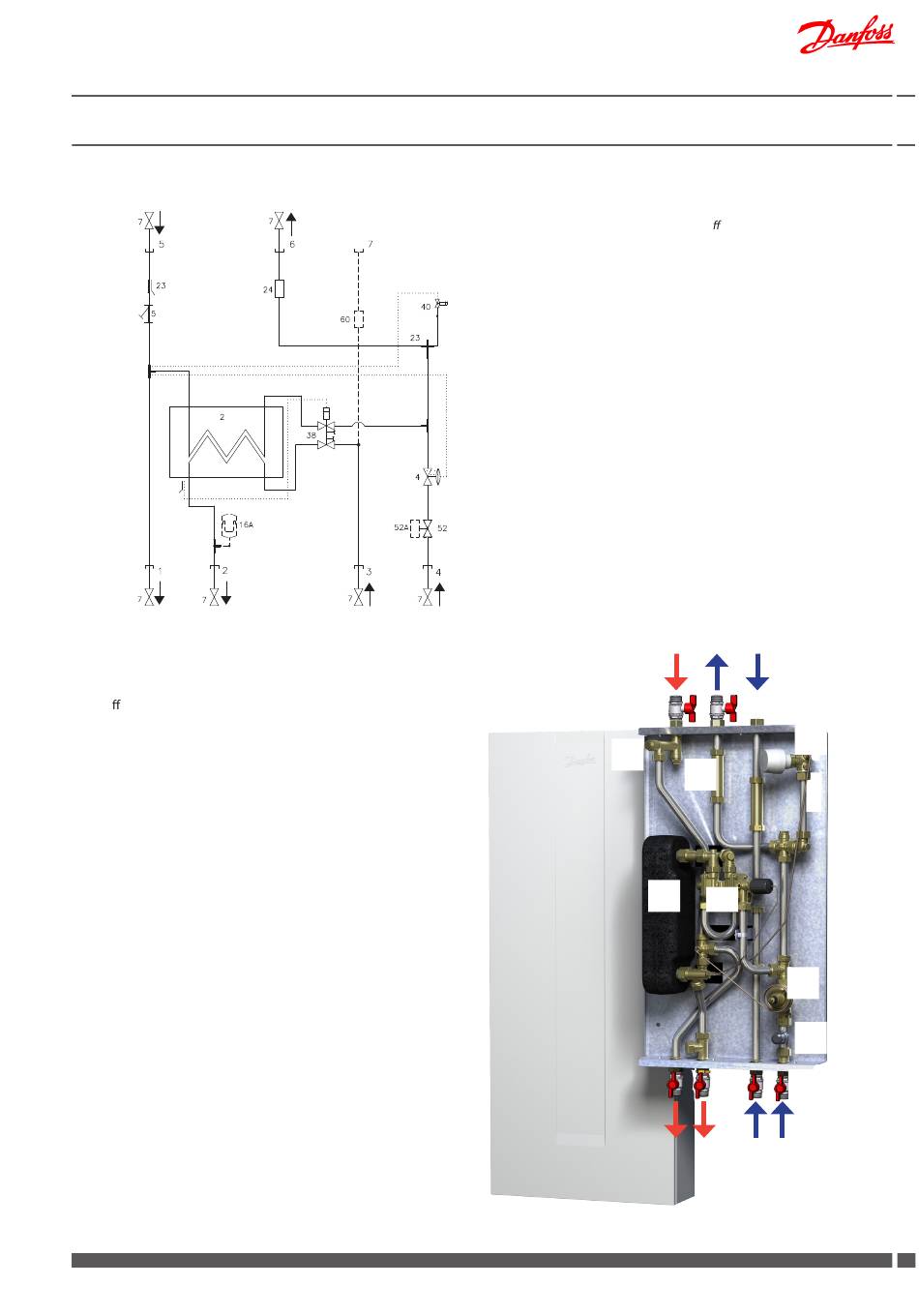

2.1 Akva Lux II TDP RENO - Typ 144B2418
FW
Vorlauf
Heizung
Vorlauf
WW
2 Plattenwärmeübertrager WW
4 Di erenzdruckregler
5 Schmutzfänger
7 Kugelhahn
23 Fühlertasche für WMZ
24 Passstück für WMZ
38 PTC2+P Regler
40 Danfoss FJVR Thermostat für Bypass/Zirkulation
52 Zonenventil Danfoss RA-C
60 Anschluss KW von oben mit KWZ Passstück 3/4" x 110 mm
(optional)
Bitte bemerken, dass die Verkleidung um 100 mm in der Höhe
verstellbar ist. - Siehe bitte Seite 12 für weitere Informationen.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und
können von der Abbildung abweichen.
Die Regelfunktion ist jedoch grundsätzlich wie in dieser Anleitung
beschrieben.
Die jeweils gültigen Bedienungsanleitungen der eingebauten
Komponenten werden immer der Lieferung beigelegt.
Anschlussdimensionen:
FW, HE, WW, KW:
G¾" IG
Danfoss District Energy
Akva Lux II TDP RENO
FW
Rücklauf
Anschluss von oben
(Kaltwasseranschluss optional)
Anschluss von unten
Heizung
KW
Rücklauf
VI.IQ.L1.03
2
Plattenwärmeübertrager TWW
4
Di erenzdruckregler
5
Schmutzfänger
7
Kugelhähn
23
Fühlertasche für WMZ
24
Passstück füir WMZ
3/4" x 110 mm
38
PT°C2 Regler
40
Danfoss FJVR Thermostat für
Bypass/Zirkulation
52
Zonenventil Danfoss RA-C
-------------------------------------------------
Optionen:
16A Anti-Wasserschlaggefäss CAR19 für
TWW
52A Thermostellantrieb Danfoss TWA-A NC
60
Anschluss KW von oben mit KWZ
Passstück 3/4" x 110 mm
Zubehör:
Kugelhahn 3/4" x 62 mm AG/AG
Primär
Primär
Kaltwasserleitung
Vorlauf
Rücklauf
Oben (optional)
60
5
24
2
38
HE
HE
WW
KW
Rücklauf
f
Vorlau
40
4
52
7
3 3
DKDHR
