Montage- und Betriebsanleitung

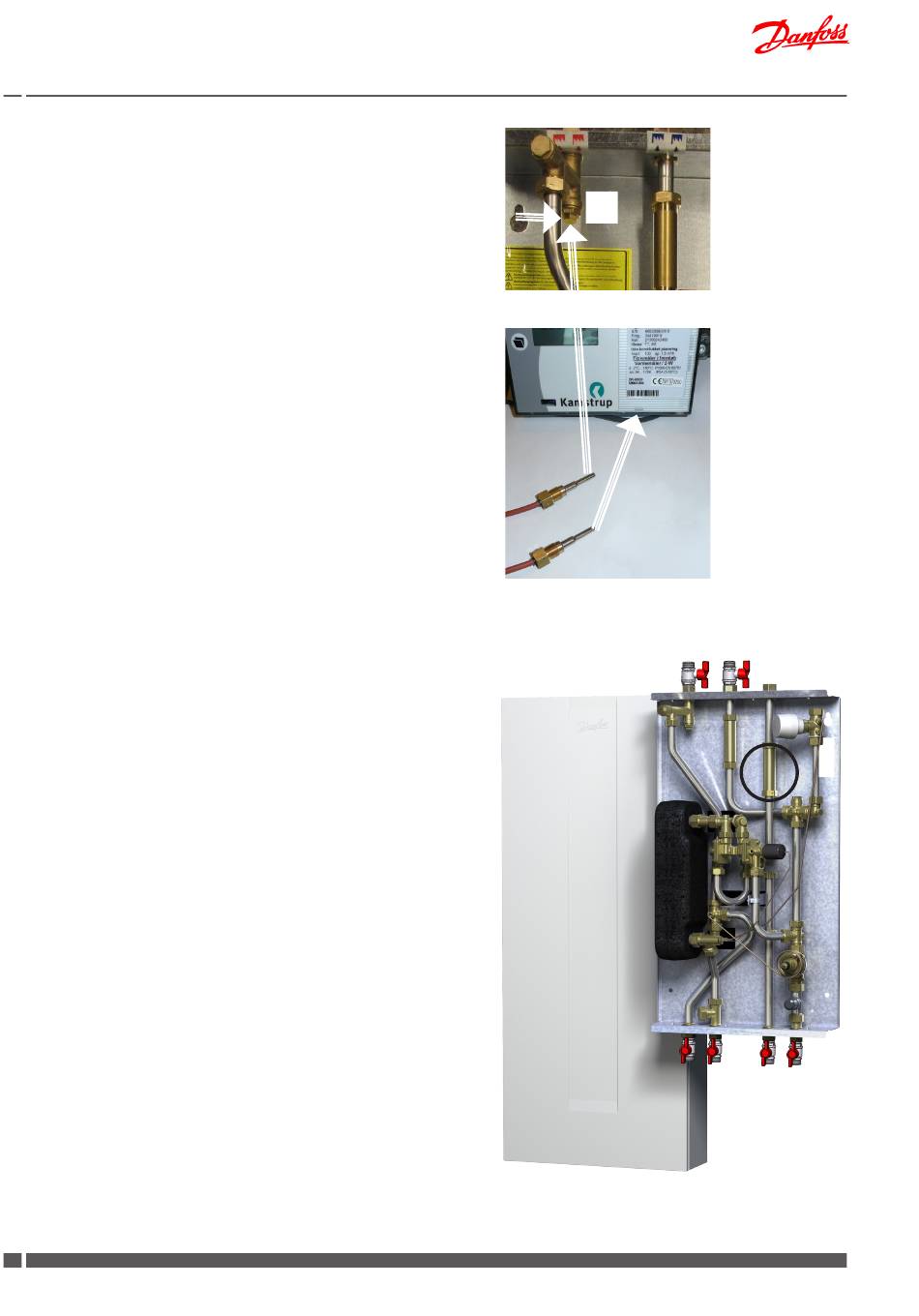

Montage des Temperaturfühlers
Als Standard ist der Wärmezähler mit Temperaturfühlern für Vor-
und Rücklauftemperaturmessung versehen.
Die Akva Lux II TDP RENO Stationen sind mit Fühlertasche mit An-
schluss M10x1 für Direkteinbau des Temperaturfühlers in primär
Vorlauf ausgestattet:
- Das Stopfen im Fühlertaschen abbauen, pos. A.
- Der eine Temperaturfühler in die Fühlertasche einstecken
- Der Überwurfmutter des Fühlers festschrauben
Der andere Fühler im Wärmemengenzählergehäuse auf FW Rücklauf
einbauen und festschrauben.
Kaltwasserzähler, Passstück (Option).
Optional gibt es für die Station einen Kaltwasseranschluss von oben
mit einem Passstück für den Einbau von einem Kaltwasserzähler.
Montage des Kaltwasserzählers
- Die Kugelhähne auf Kaltwasser und Warmwasser Vorlauf
schließen.
- Verschraubungen (Mutter) am Passstück lösen und
Passstück entfernen.
- Kaltwasserzähler einsetzen und verschrauben -
Dichtungen nicht vergessen.
- Nach Montage des Kaltwasserzählers sind alle Gewinde-
anschlüsse zu kontrollieren und gegebenenfalls nachzuziehen.
