- Seite 1 MAKING MODERN LIVING POSSIBLE Akva Lux II TDP RENO Montage- und Betriebsanleitung Danfoss District Energy...
-
Seite 2: Inhaltsverzeichnis
6.0 Montageinstuktionen, Sicherheits- und Handhabungshinweise ...........................7 7.0 Gut anfangen .............................................8 8.0 Montageinstruktionen, generell ......................................9 8.1 Höhenverstellbare Verkleidung ....................................12 9.0 Einregulierung und Inbetriebnahme der Akva Lux II TDP RENO ......................... 13 10.0 Wartung ..............................................15 10.1 Wartungsplan (Empfehlungen) ....................................16 11.0 Fehlersuche ............................................. 17 11.1 Fehlersuche - Heizung ....................................... -
Seite 3: Produkteinführung

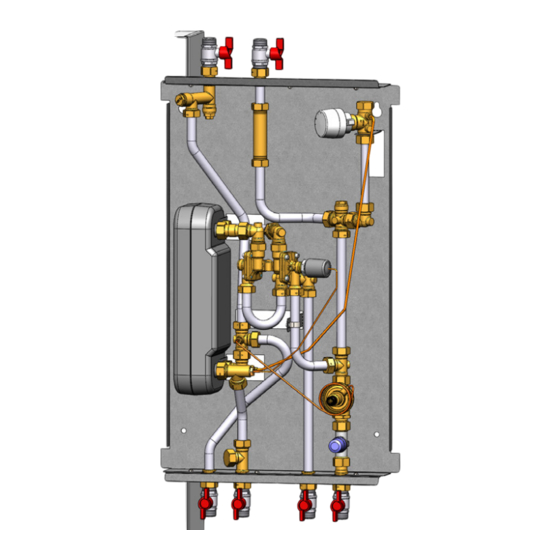

Montage- und Betriebsanleitung Akva Lux II TDP RENO 2.0 Produkteinführung 2.1 Akva Lux II TDP RENO - Typ 144B2418 Plattenwärmeübertrager TWW Vorlauf Rücklauf Di erenzdruckregler Schmutzfänger Anschluss von oben Kugelhähn (Kaltwasseranschluss optional) Fühlertasche für WMZ Passstück füir WMZ 3/4” x 110 mm PT°C2 Regler... -
Seite 4: Maßskizzen / Anschlüsse
Montage- und Betriebsanleitung Akva Lux II TDP RENO 3.0 Maßskizzen / Anschlüsse Anschlüsse: Heizung (HE) Vorlauf, unten Warmwasser (WW), unten Kaltwasser (KW) unten Heizung (HE) Rücklauf Fernwärme (FW) Vorlauf, oben Fernwärme (FW) Rücklauf, oben Kaltwasserleitung, oben (option) Tiefe einschl. Rückplatte:... -
Seite 5: Endbenutzer Instruktionen, Allgemein
Überprüfen Sie die Fehlersuche, bevor Sie Kontakt mit Ihrem pro- fessionellen Anbieter aufnehmen. Beschreibung Diese Anweisungen gelten für Typ Akva Lux II TDP RENO, die eine Wohnungsstation für die Heizung und Trinkwassererwärmung in 2-Rohr-Systemen, die speziell für den Austausch von Gasthermen in Wohnungen, Einfamilien-, Zweifamilien- und Reihenhäuser ent-... -
Seite 6: Endbenutzer Instruktionen, Einregulierung
Montage- und Betriebsanleitung Akva Lux II TDP RENO 5.0 Endbenutzer Instruktionen, Einregulierung Regelung der warmwassertemperatur Das Trinkwasser wird über einen Wärmeübertrager erhitzt und die Temperatur mit einem thermo-hydraulischen Regler ohne Hilfsener- gie PTC2+P mit eingebautem Di erenzdruckregler (Abb. 1) geregelt. -
Seite 7: Montageinstuktionen, Sicherheits- Und Handhabungshinweise
Montage- und Betriebsanleitung Akva Lux II TDP RENO 6.0 Montageinstruktionen, Sicherheits- und Handhabungshinweise Instruktion Bitte lesen Sie die Hinweise dieser Betriebsanleitung vor Einbau und Inbetriebnahme dieser Station sorgfältig durch. Für Schäden und Störun- Anschluss gen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben, übernimmt der Hersteller keine Haftung. -
Seite 8: Gut Anfangen
Montage- und Betriebsanleitung Akva Lux II TDP RENO 7.0 Gut anfangen Die Station ist mit einem Symbol für die verschiedenen Anschlüsse ausgerüstet. Die Station laut diesen und/oder laut der Hinweise dieser Anleitung an die Hausinstallation anschliessen. “GUT ANFANGEN” ist eine Kurzanleitung und einige Details in Verbindung mit der Installation und Inbetriebnahme können zusätzliche... -
Seite 9: Montageinstruktionen, Generell
Montage- und Betriebsanleitung Akva Lux II TDP RENO 8.0 Montageinstruktionen, generell Einbau und Anschluss der Fernwärmekompaktstation darf nur von quali zierten und befügten Personen durchgeführt werden. Beim Einbau sind alle örtlichen Standards und Vorschriften, sowie alle Hinweise dieser Anleitung einzuhalten. - Seite 10 Montage des Temperaturfühlers Als Standard ist der Wärmezähler mit Temperaturfühlern für Vor- und Rücklauftemperaturmessung versehen. Die Akva Lux II TDP RENO Stationen sind mit Fühlertasche mit An- schluss M10x1 für Direkteinbau des Temperaturfühlers in primär Vorlauf ausgestattet: - Das Stopfen im Fühlertaschen abbauen, pos. A.
- Seite 11 Montage- und Betriebsanleitung Akva Lux II TDP RENO Zonenventil / thermischer Stellantrieb TWA-A Die Akva Lux II TDP RENO Wohnungsstation sind mit einem Zonen- ventil versehen, wodurch Anschluss an einen elektronischen pro- grammierbaren Raumthermostat ermöglicht wird. Bitte bemerken, dass ein thermischer Stellantrieb TWA-A auf dem Zonenventil vor der Verbindung mit einem elektronischen program- mierbaren Raumthermostat montiert werden muss.
-
Seite 12: Höhenverstellbare Verkleidung
Montage- und Betriebsanleitung Akva Lux II TDP RENO 8.1 Höhenverstellbare Verkleidung Die Akva Lux II TDP RENO Wohnungsstationen sind für Wandmontage konzipiert. Dazu gibt es eine in der Höhe verstellbare Verkleidung Abb. 1 Abb. 1a aus weißlackiertem Stahlblech Die Verkleidung lässt sich um 100 mm in der Höhe verstellen, und beugen durch die variable Verkleidungspositionen Installations- Plattenhöhe 80 mm... -
Seite 13: Einregulierung Und Inbetriebnahme Der Akva Lux Ii Tdp Reno
Montage- und Betriebsanleitung Akva Lux II TDP RENO 9.0 Einregulierung und Inbetriebnahme der Akva Lux II TDP RENO Allgemein Achtung! Einzelne Variante können von der Abbildung abweichen. Regelung ist aber grundsätzlich gleich. Wartung und Einregulierung Wartungsarbeiten in Übereinstimmung mit dem Wartungsplan in Ab- schnitt “Wartung”... - Seite 14 Montage- und Betriebsanleitung Akva Lux II TDP RENO Elektronisch programmierbarer Raumthermostat Die Akva Lux II TDP RENO Wohnungsstation ist mit einem Zonen- ventil versehen, und ist dadurch für Einbau eines thermischen Stel- lantriebs Danfoss TWA-A vorbereitet, wodurch Anschluss an einen elektronischen programmierbaren Raumthermostat ermögli-...
-
Seite 15: Wartung
Durch ussrichtung (als im Betriebsfall) zu empfehlen. Dadurch lässt sich evtl. entstandene Beläge auf der Innenseite des Platten- wärmeübertragers entfernen. Bei stärkeren Ablagerungen kann hierfür eine von Danfoss zugelassene Reinigungs üssigkeit (z. B. Radiner FI) verwendet werden. Beide Reinigungs ussigkeiten sind umweltsfreundlich und lassen sich über das gewöhnliche Hauskanalisationssystem entsorgen. -
Seite 16: Wartungsplan (Empfehlungen)
Sichtprüfung der Rohre und des Plattenwärmeübertragers Visuelle Kontrolle. Bei Zeichen von Korrosion sind Rohre oder Wärme- auf Korrosion tauscher nach Absprache mit Danfoss A/S zu ersetzen Funktionsprüfung der Isolierverkliedung Überprüfen ob die Isolierverkleidung eng an der Station anliegt Kontrollieren, dass die Temperaturregler laut die Anweisun- Die Anweisungen in dieser Anleitung befolgen gen in dieser Anleitung eingestellt sind. -
Seite 17: Fehlersuche
Montage- und Betriebsanleitung Akva Lux II TDP RENO 11.0 Fehlersuche Bei Betriebsstörungen sollte grundsätzlich - vor Beginn der eigentli- • Stromversorgung zur Anlage ist in Ordnung (Automatik) chen Fehlersuche - folgendes geprüft werden: • der Schmutzfänger (Fernwärmeseitig) ist sauber • die Anlage ist korrekt angeschlossen •... -
Seite 18: Fehlersuche - Brauchwarmwasser
Montage- und Betriebsanleitung Akva Lux II TDP RENO 11.2 Fehlersuche - Brauchwarmwasser Problem Mögliche Ursache Abhilfe Rückschlagventil der Zirkulationsleitung defekt (führt zur Vermischung - Zirkula- Rückschlagventil austauschen. Schwankende Temperatur tionswasserrohr erkaltet während der Entnahme. Rückschlagventil thermostatischer Zapfarmatur im Badezimmer defekt - führt zur Vermischung von dem kalten... -
Seite 19: Eg-Konformitätserklärung
Montage- und Betriebsanleitung Akva Lux II TDP RENO 12.0 EG Konformitätserklärung EC-DECLARATION OF CONFORMITY For CE marking in EU (European Union) Danfoss Redan A/S District Energy DK-8382 Hinnerup Declares under our sole responsibility that below products including all available power and control options: Akva Lux II TDP RENO Main components: See instruction manual. -
Seite 20: Inbetriebnahmezerti Kat
Montage- und Betriebsanleitung Akva Lux II TDP RENO 13.0 Inbetriebnahmezerti kat Inbetriebnahmezerti kat Die Station ist die direkte Verbindung zwischen der Fernwärmeversorgung und der Hausinstallation. Vor der Inbetriebnahme der Wohnungsstation ist die übrige Anlage gründlich zu spülen und die Dichtheit der Verbindungen ist zu über- prüfen. - Seite 21 Montage- und Betriebsanleitung Akva Lux II TDP RENO 21 21 Danfoss District Energy VI.IQ.L1.03 DKDHR...
- Seite 22 Montage- und Betriebsanleitung Akva Lux II TDP RENO 22 DKDHR VI.IQ.L1.03 Danfoss District Energy...
- Seite 23 Montage- und Betriebsanleitung Akva Lux II TDP RENO 23 23 Danfoss District Energy VI.IQ.L1.03 DKDHR...
- Seite 24 Danfoss Redan A/S · Omega 7, Søften · DK-8382 Hinnerup Tel. +45 87 43 89 43 · Fax: +45 87 43 89 44 · redan@danfoss.com · www.redan.danfoss.dk VI.IQ.L1.03 Produced by Danfoss Redan A/S © 09/2014...
