Montage- und Betriebsanleitung

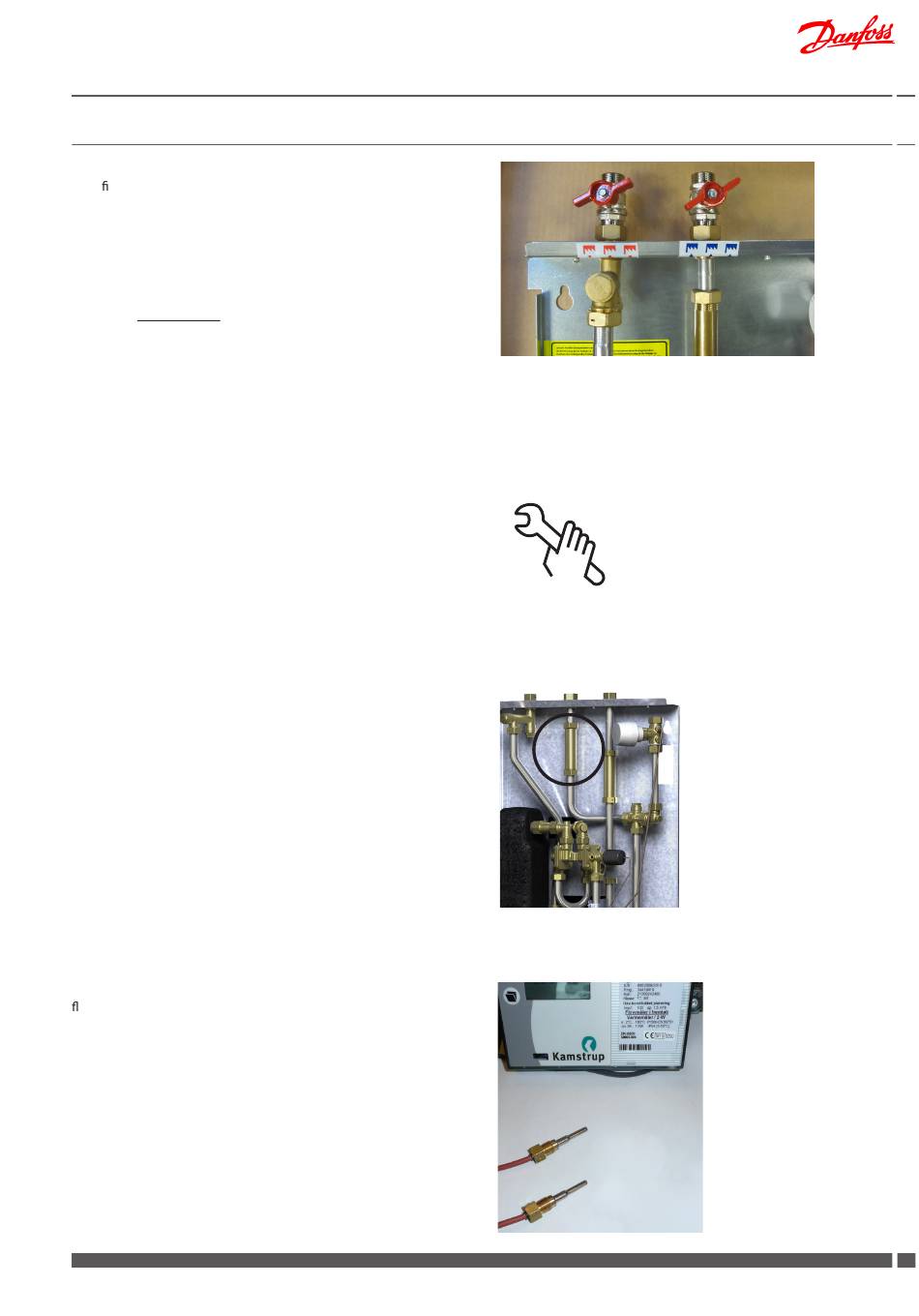

8.0 Montageinstruktionen, generell
Einbau und Anschluss der Fernwärmekompaktstation darf nur von
quali zierten und befügten Personen durchgeführt werden.
Beim Einbau sind alle örtlichen Standards und Vorschriften, sowie
alle Hinweise dieser Anleitung einzuhalten.
Beim Einbau ist darauf zu achten, dass die Station frei zugänglich für
Montage- und Wartungsarbeiten bleibt.
Die Station ist für Aufputzmontage vorbereitet und mit Montage-
löcher ausgerüstet. Die Station ist an der Montageplatte / dem
Hinteren Teil der Isolierung anzuheben und handwerklich korrekt
auf einem soliden Wand mit zwei starken Bolzen, Schrauben oder
Spreizdübel in den Montagelöcher zu befestigen,
Vor der Inbetriebnahme der Station sind alle Rohrleitungen und
Anschlüsse in der Hausinstallation zum Entfernen von Verschmut-
zungen zu spülen, und die Schmutzfänger in der Station müssen
gereinigt werden.
Die Station ist mit einem Symbol für die verschiedenen Anschlüsse
ausgerüstet. Die Station laut diesen und/oder laut der Hinweise dieser
Anleitung anschließsen.
Prüfung von Verbindungen
Durch Erschüttungen während des Transports können sich Verschrau-
bungen und Verbindungen gelöst haben. Deshalb müssen sie vor
Befüllen der Anlage nachgezogen werden.
Nach Befüllen der Anlage sind alle Verschraubungen und Verbindun-
gen vor Durchführung der Druckprobe nachzuziehen. Nach Sicher-
stellung des Problemlosen Betriebs der Anlage sind alle Verschrau-
bungen und Anschlüsse erneut nachzuziehen.
Bitte beachten Sie, dass die Verbindungen mit EPDM Gummidich-
tungen ausgeführt werden können. Deshalb ist es sehr wichtig die
Überwurfmutter nicht zu überspannen, da dies zu Undichtigkeiten
führen kann. Der Hersteller übernimmt keine Haftung für Leckagen,
Wärmemengenzähler, Passstücke
Die Fernwärmekompaktstation ist mit Passstück für den Einbau eines
Wärmemengenzählers in FW Rücklauf ausgerüstet.
Montage des Wärmemengenzählers
- Die Kugelhähne auf der Fernwärme- und Heizungsseiten
schließen.
- Verschraubungen (Mutter) am Passstück lösen und
Passstück entfernen.
- Wärmemengenzähler einsetzen und verschrauben -
Dichtungen nicht vergessen.
- Fühler einbauen - Dichtungen nicht vergessen.
- Nach Montage des Wärmemengenzählers sind alle Gewinde-
anschlüsse zu kontrollieren und gegebenenfalls nachzuziehen.
Der Wärmezähler besteht im Wesentlichen aus einem Durch-
usszähler, zwei Temperaturfühlern für Einbau in Vor- und Rücklauf
sowie einem Mikroprozessor-Rechenwerk mit einem Display, auf dem
die verbrauchte Energie ablesbar ist
Danfoss District Energy
Akva Lux II TDP RENO
VI.IQ.L1.03
9 9
DKDHR
