Montage- und Betriebsanleitung

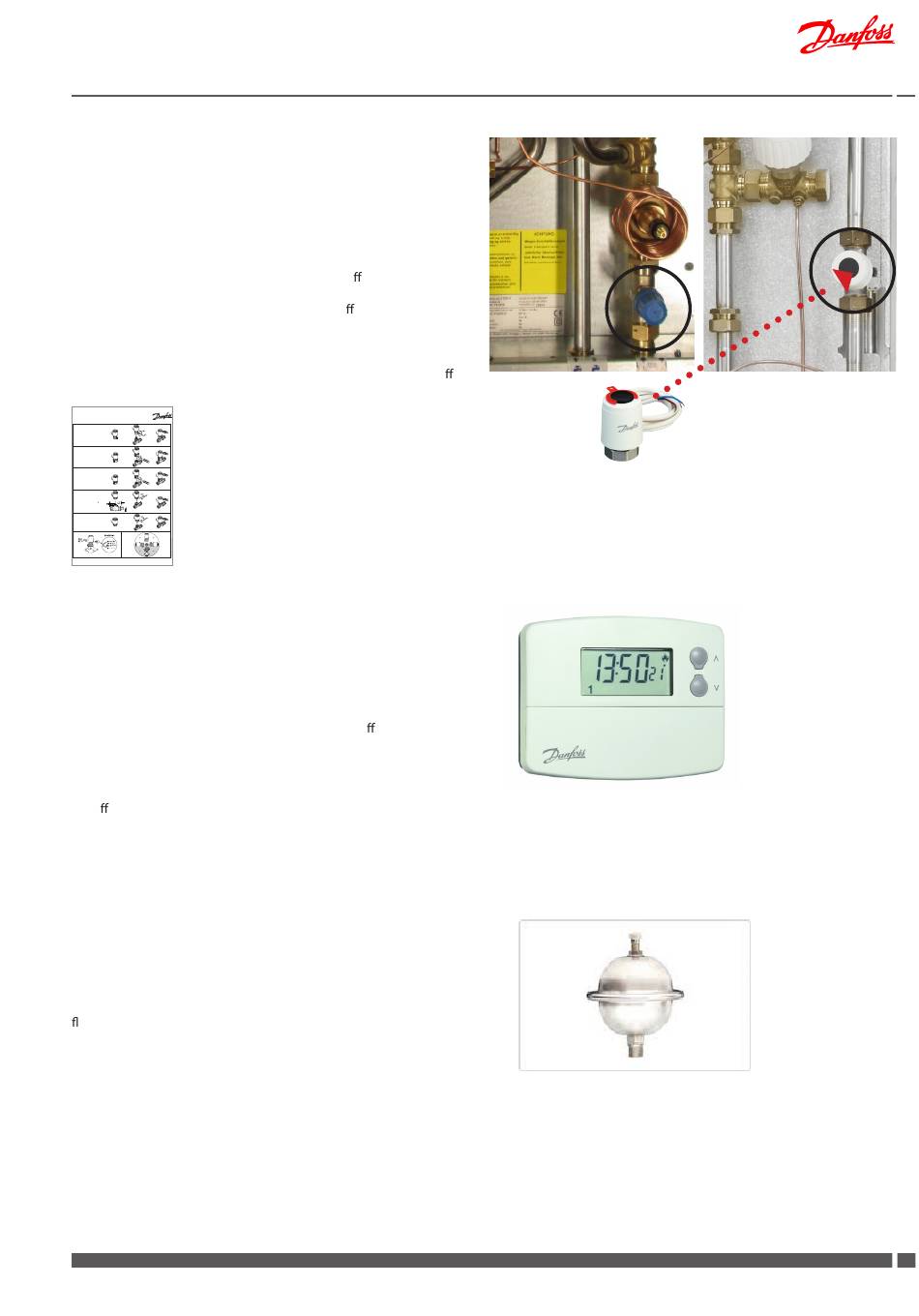

Zonenventil / thermischer Stellantrieb TWA-A
Die Akva Lux II TDP RENO Wohnungsstation sind mit einem Zonen-
ventil versehen, wodurch Anschluss an einen elektronischen pro-
grammierbaren Raumthermostat ermöglicht wird.
Bitte bemerken, dass ein thermischer Stellantrieb TWA-A auf dem
Zonenventil vor der Verbindung mit einem elektronischen program-
mierbaren Raumthermostat montiert werden muss.
Der TWA-A ist ein thermischer Stellantrieb zum Ö nen und Schliessen
von Ventilen. Der thermischer Stellantrieb wird von dem Raumther-
mostat über ein Stromkabel geschaltet und ö net das Ventil wenn
er mit Spannung versorgt wird. Ohne Spannung schliesst der Stel-
lantrieb selbstständig.
Ein gut sichtbarer Positionsgeber zeigt an, ob das Ventil geö net
oder geschlossen ist.
INSTRUCTIONS
TWA NC
TWA-A
For Danfoss RA valves
TWA-V
For Danfoss RAV/VMT valves
TWA-L
For Danfoss RAVL valves
TWA-K
For Heimeier/MNG/Oventrop
valves with M30 × 1.5 connection,
generally as per attached drawing.
Other valves must be veri ed
individually to ensure correct
valve closing measurement and
valve top geometry.
TWA-D
For Danfoss RTD valves
*) 24 V Class II transformer (SELV)
**) 230 V max. 3 A pre-fuse
VI.SB.H3.02 12-2005 Produced by Danfoss Industri Service 05.09 JJ-Bi.DS
Elektronisch programmierbarer Raumthermostat (Option)
Falls ein Raumthermostat der Station angeschlossen ist, erfolgt die
Temperaturregelung mittels des Raumthermostats und der Heiz-
körperthermostate. Bitte beachten Sie, daß der Raumthermostat
eine stets konstante Temperatur in der ganzen Wohnung gemäß
dem eingestellten Sollwert sichert. Siehe Raumthermostat-Anlei-
tung für weitere Informationen. Achten Sie darauf, dass die Ter-
mostate nicht an einigen Heizkörpern ganz geö net sind und an
anderen Heizkörpern ganz geschlossen sind. Kontrollieren Sie die
Temperatur unten und oben am Heizkörper. Höhere Temperatur
oben am Heizkörper als unten am Heizkörper zeigt korrekten An-
lagebetrieb an. Unter Berücksichtigung der Komfortansprüche was
betri t korrekte Temperatur und angenehmes Mikroklima für Lebe-
wesen in der Wohnung, ist eine regelmässige Lüftüng der einzelnen
Räume zu empfehlen.
Anti-Wasserschlaggefäss
Die Station ist für Anschluss eines als Zubehör separat zu bestellenden
Anti-Wasserschlaggefäss vorbereitet.
Das Anti-Wasserschlaggefäss (Membranausdehnungsgefäß) ist ein
Druckausgleichsbehalter, das die Volumenänderungen der Hydraulik-
üssigkeit zwischen minimaler und maximaler Temperatur aufnimmt
uns so den Druck weitgehend konstant hält.
Heizt die Anlage auf, nimmt es das Ausdehnungsvolumen des Was-
sers auf. Sinkt die Systemtemperatur wieder, führt es das Ausdeh-
nungswasser wieder ins System zurück. Der Wasserdruck in der An-
lage bleibt somit konstant.
(Bemerken Sie bitte, daß das Anti-Wasserschlaggefäß im Lieferum-
fang nicht enthalten ist).
Danfoss District Energy
Akva Lux II TDP RENO
Thermischer Stellantrieb TWA-V
VI.IQ.L1.03
Bitte beachten Sie:
Vor der Verbindung mit dem elektro-
nischen programmierbaren Raum-
thermostat muss einen thermischen
Stellantrieb TWA-A auf dem Zonen-
ventil montiert werden.
DKDHR
11 11
