Montage- und Betriebsanleitung
Elektronisch programmierbarer Raumthermostat

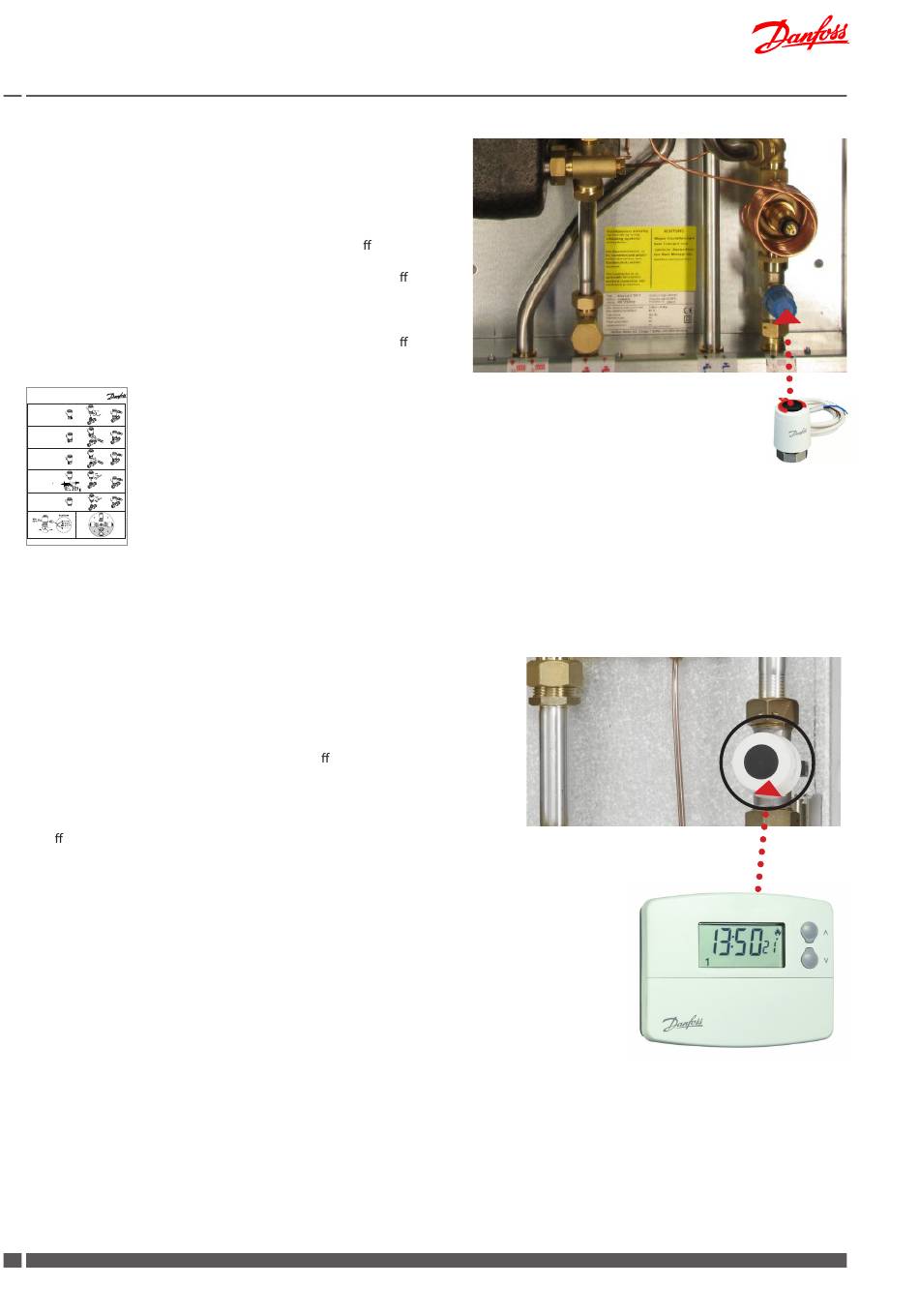

Die Akva Lux II TDP RENO Wohnungsstation ist mit einem Zonen-
ventil versehen, und ist dadurch für Einbau eines thermischen Stel-
lantriebs Danfoss TWA-A vorbereitet, wodurch Anschluss an einen
elektronischen programmierbaren Raumthermostat ermögli-
cht wird.
Der TWA-A ist ein thermischer Stellantrieb zum Ö nen und
Schliessen von Ventilen. Der thermischer Stellantrieb wird von
dem Raumthermostat über ein Stromkabel geschaltet und ö net
das Ventil wenn er mit Spannung versorgt wird. Ohne Spannung
schliesst der Stellantrieb selbstständig.
Ein gut sichtbarer Positionsgeber zeigt an, ob das Ventil geö net
oder geschlossen ist.
INSTRUCTIONS
TWA NC
TWA-A
For Danfoss RA valves
TWA-V
For Danfoss RAV/VMT valves
TWA-L
For Danfoss RAVL valves
TWA-K
For Heimeier/MNG/Oventrop
valves with M30 × 1.5 connection,
generally as per attached drawing.
Other valves must be veri ed
individually to ensure correct
valve closing measurement and
valve top geometry.
TWA-D
For Danfoss RTD valves
*) 24 V Class II transformer (SELV)
**) 230 V max. 3 A pre-fuse
VI.SB.H3.02 12-2005
Produced by Danfoss Industri Service 05.09 JJ-Bi.DS
Falls ein Raumthermostat der Station angeschlossen ist, erfolgt die
Temperaturregelung mittels des Raumthermostats und der Heiz-
körperthermostate. Bitte beachten Sie, daß der Raumthermostat
eine stets konstante Temperatur in der ganzen Wohnung gemäß
dem eingestellten Sollwert sichert. Siehe Raumthermostat-Anlei-
tung für weitere Informationen. Achten Sie darauf, dass die Ter-
mostate nicht an einigen Heizkörpern ganz geö net sind und an
anderen Heizkörpern ganz geschlossen sind. Kontrollieren Sie die
Temperatur unten und oben am Heizkörper. Höhere Temperatur
oben am Heizkörper als unten am Heizkörper zeigt korrekten An-
lagebetrieb an. Unter Berücksichtigung der Komfortansprüche was
betri t korrekte Temperatur und angenehmes Mikroklima für Lebe-
wesen in der Wohnung, ist eine regelmässige Lüftüng der einzelnen
Räume zu empfehlen.
14 DKDHR
Akva Lux II TDP RENO
Anmerkung: Vor Einbau des elek-
tronischen Raumthermostats muss
einen thermischen Stellantrieb für
ON/OFF Regelung der Heizanlage auf
dem Zonenventil eingebaut werden.
VI.IQ.L1.03
Thermischer Stellantrieb TWA-A
