Montage- und Betriebsanleitung
8.1 Höhenverstellbare Verkleidung
Die Akva Lux II TDP RENO Wohnungsstationen sind für Wandmontage
konzipiert. Dazu gibt es eine in der Höhe verstellbare Verkleidung
aus weißlackiertem Stahlblech
Die Verkleidung lässt sich um 100 mm in der Höhe verstellen, und
beugen durch die variable Verkleidungspositionen Installations-
problemen vor.

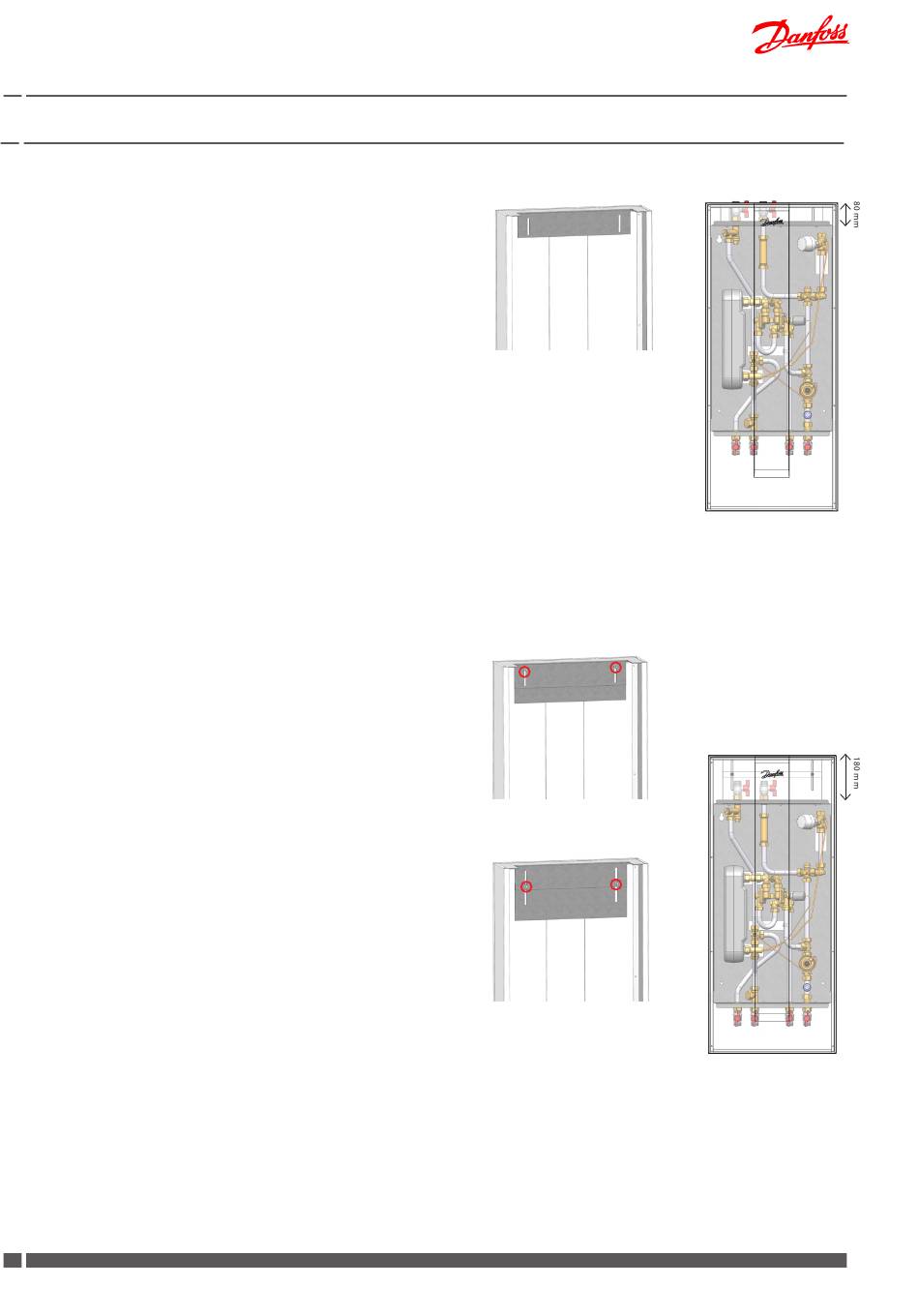

Abbildung 1 zeigt die Standardposition der Verkleidung, wodurch
die Verkeidung mit der 80 mm hohen Platte, die auf der Rückseite
der Verkleidung montiert ist, auf der Rückplatte der Station aufge-
hangt wird (siehe Abb. 1a).
Im Lieferumfang ist auch eine Extraplatte enthalten, die auf der
existierende Platte montiert werden kann und mit dieser sich die
Verkleidung variabel von 130 bis 180 mm in der Höhe verstellen
lässt.
Abbildung 2 zeigt die Verstellmöglichkeiten mit der Extraplatte.
Abbildung 2a ziegt die montierte Verkleidung, in der maximale
Höhe verstellt.
12 DKDHR
Akva Lux II TDP RENO
Abb. 1
Plattenhöhe 80 mm
Abb. 2
Plattenhöhe 130 mm
Plattenhöhe 180 mm
VI.IQ.L1.03
Abb. 1a
Abb. 2a
Danfoss District Energy
