6.4.1
Hinweise für Doppelpumpenbe-
trieb

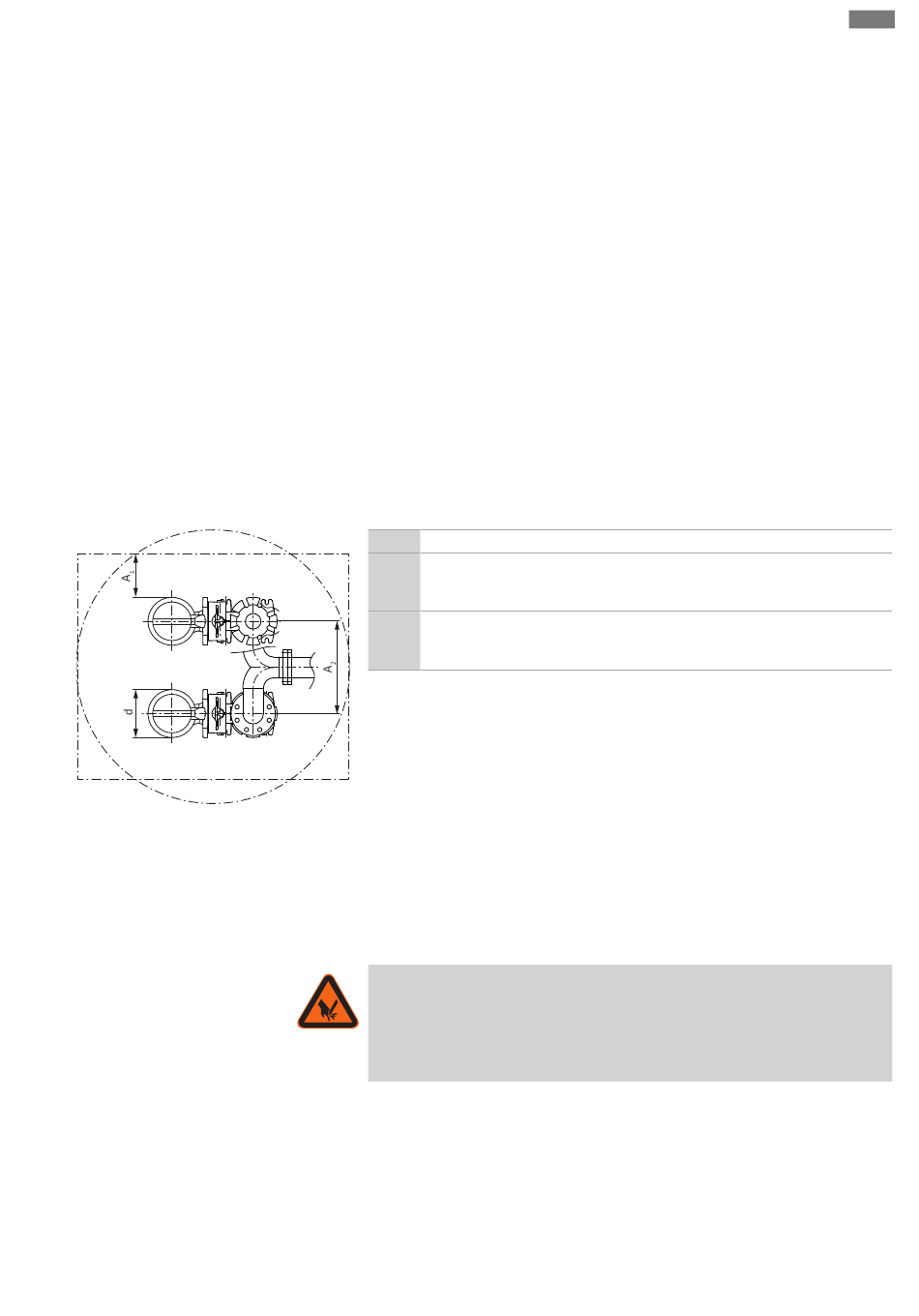

Fig. 3: Mindestabstände
6.4.2
Wartungsarbeiten
6.4.2.1
Laufrad drehen
Einbau- und Betriebsanleitung Wilo Motor T 17.3, 20.2:, EMU FA, Rexa SUPRA, Rexa SOLID
Installation und elektrischer Anschluss
ƒ
Lastaufnahmemittel mit einem Schäkel am Anschlagpunkt befestigen. Nur bautech-
nisch zugelassene Anschlagmittel verwenden.
ƒ
Zum Heben, Senken und Transportieren der Pumpe ein Lastaufnahmemittel verwen-
den. Pumpe niemals am Anschlusskabel ziehen!
ƒ
Ein Hebemittel muss gefahrlose montiert werden können. Der Lagerplatz sowie der
Betriebsraum/Aufstellungsort müssen mit dem Hebemittel erreichbar sein. Der Ab-
stellplatz muss einen festen Untergrund haben.
ƒ
Die verlegten Anschlusskabel müssen einen gefahrlosen Betrieb ermöglichen. Prü-
fen, ob der Kabelquerschnitt und die Kabellänge für die gewählte Verlegeart ausrei-
chend sind.
ƒ
Bei der Verwendung von Schaltgeräten muss die entsprechende IP-Klasse beachtet
werden. Schaltgerät überflutungssicher und außerhalb von Ex-Bereichen installie-
ren!
ƒ
Lufteintrag in das Fördermedium vermeiden, für den Zulauf Leit- oder Prallbleche
verwenden. Eingetragene Luft kann sich im Rohrleitungssystem ansammeln und zu
unzulässigen Betriebsbedingungen führen. Lufteinschlüsse über Entlüftungseinrich-
tungen beseitigen!
ƒ
Ein Trockenlauf der Pumpe ist verboten! Lufteinschlüsse im Hydraulikgehäuse oder
im Rohrleitungssystem vermeiden. Mindestwasserpegel niemals unterschreiten. Der
Einbau eines Trockenlaufschutzes wird empfohlen!
Wenn in einem Betriebsraum mehrere Pumpen verwendet werden, müssen Mindestab-
stände zwischen den Pumpen und zur Wand eingehalten werden. Hierbei unterscheiden
sich die Abstände in Abhängigkeit von der Art der Anlage: Wechselbetrieb oder Parallel-
betrieb.
d
Durchmesser Hydraulikgehäuse
Mindestwandabstand:
A
- Wechselbetrieb: min. 0,3×d
1
- Parallelbetrieb: min. 1×d
Abstand Druckrohrleitungen
A
- Wechselbetrieb: min. 1,5×d
2
- Parallelbetrieb: min. 2×d
Nach einer Einlagerung von mehr als 6 Monaten vor dem Einbau die folgenden War-
tungsarbeiten durchführen:
ƒ
Laufrad drehen.
ƒ
Öl in der Dichtungskammer prüfen.
WARNUNG
Scharfe Kanten an Laufrad und Saugstutzen!
An Laufrad und Saugstutzen können sich scharfe Kanten bilden. Es besteht die Ge-
fahr, dass Gliedmaßen abgeschnitten werden! Es müssen Schutzhandschuhe gegen
Schnittverletzungen getragen werden.
Kleine Pumpen (bis DN100-Druckstutzen)
‡
Pumpe ist nicht an das Stromnetz angeschlossen!
‡
Schutzausrüstung ist angelegt!
1. Pumpe auf einer festen Unterlage horizontal ablegen. WARNUNG! Quetschgefahr
von Händen. Sicherstellen, dass die Pumpe nicht umfallen oder wegrutschen
kann!
de
21
