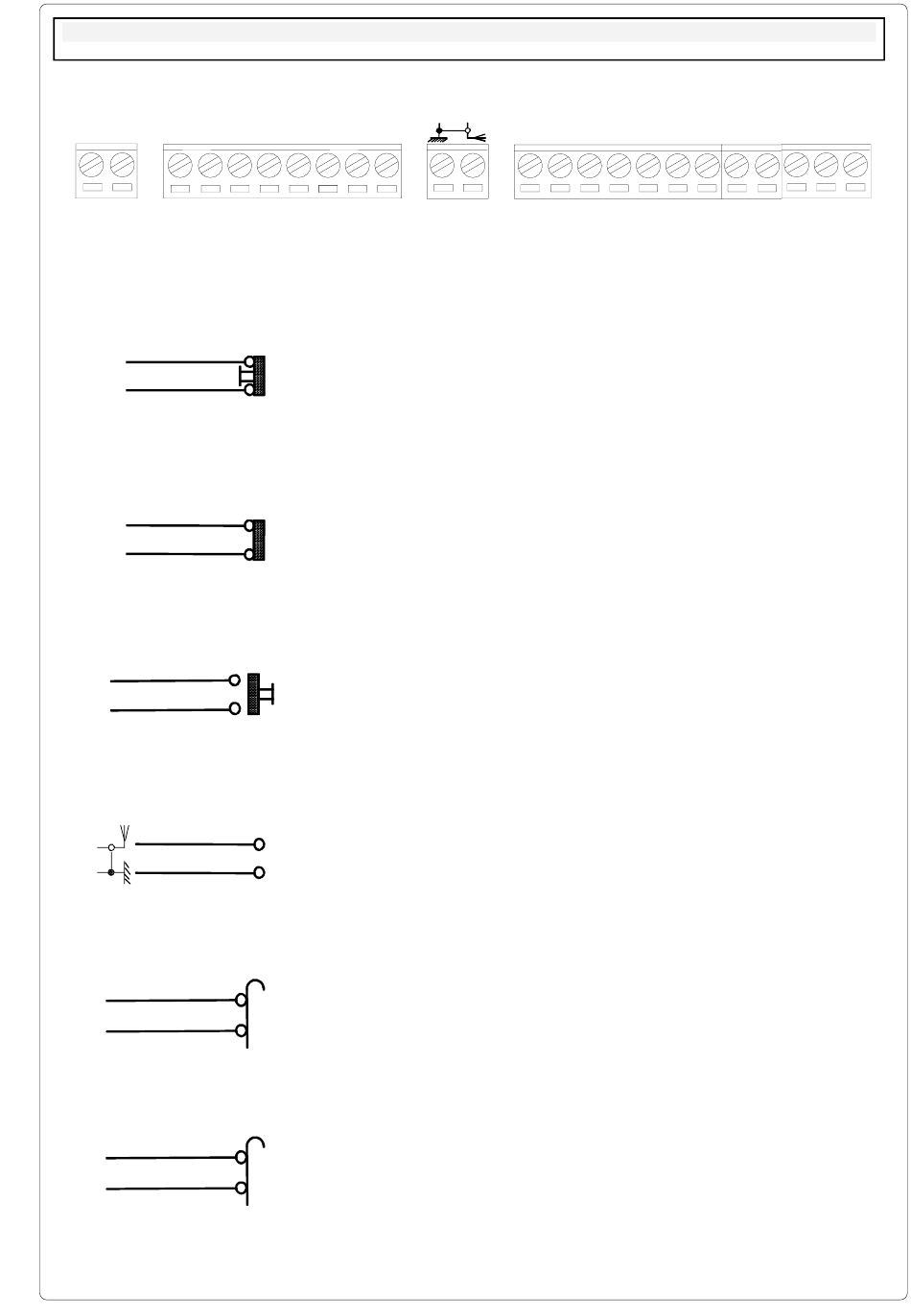

COLLEGAMENTI ELETTRICI
ELECTRICAL CONNECTIONS
L1 L2
10 11 E
1
2
2
C1
2
7
.
.A
.
.C
All manuals and user guides at all-guides.com
-
BRANCHEMENTS ÉLECTRIQUES
E3
1
2
7 C1
Pulsante stop (N.C.)
Pushbutton stop (N.C.)
Bouton-poussoir arrêt (N.C.)
Stop-Taste (Ruhekontakt)
Pulsador de stop (N.C.)
Contatto (N.C.) di «riapertura durante la chiusura»
Contact (N.C.) for «re-aperture during closure»
Contact (N.C.) de «réouverture pendant la fermeture»
Kontakt (Ruhekontakt) Wiederöffnen beim Schliessen
Contacto (N.C.) para la apertura en la fase de cierre
Contatto radio e/o pulsante per comando (vedi dip-switch 2-3 sel.funzioni)
Contact radio and/or button for control (see dip-switch 2-3 function selection)
Contact radio et/ou poussoir pour commande (voir dip-switch 2-3
sel.fonction)
Funkkontakt und/oder Taste Steuerart (siehe dip-switch 2-3 Funktionswahl)
Contacto radio y/o pulsador para mando (dip-switch 2-3 seleción fonción)
Collegamento antenna
Antenna connection
Connexion antenne
Antennenanschluß
Conexión antena
Collegamento finecorsa apre
Connection limit switch opens
Connexion fin de course ouverture
Anschluß Endschalter Öffnung
Conexión fin de carrera apertura
Collegamento finecorsa chiude
Connection limit switch closes
Connexion fin de course fermeture
Anschluß Endschalter Schließung
Conexión fin de carrera cierre
ZL54
-
ELEKTRISCHE ANSCHLÜSSE
220V
40V 24V15V 0V M
15
-
CONEXIONES ELÉCTRICAS
N .A .C .
