1 1 1 1 1
2 2 2 2 2

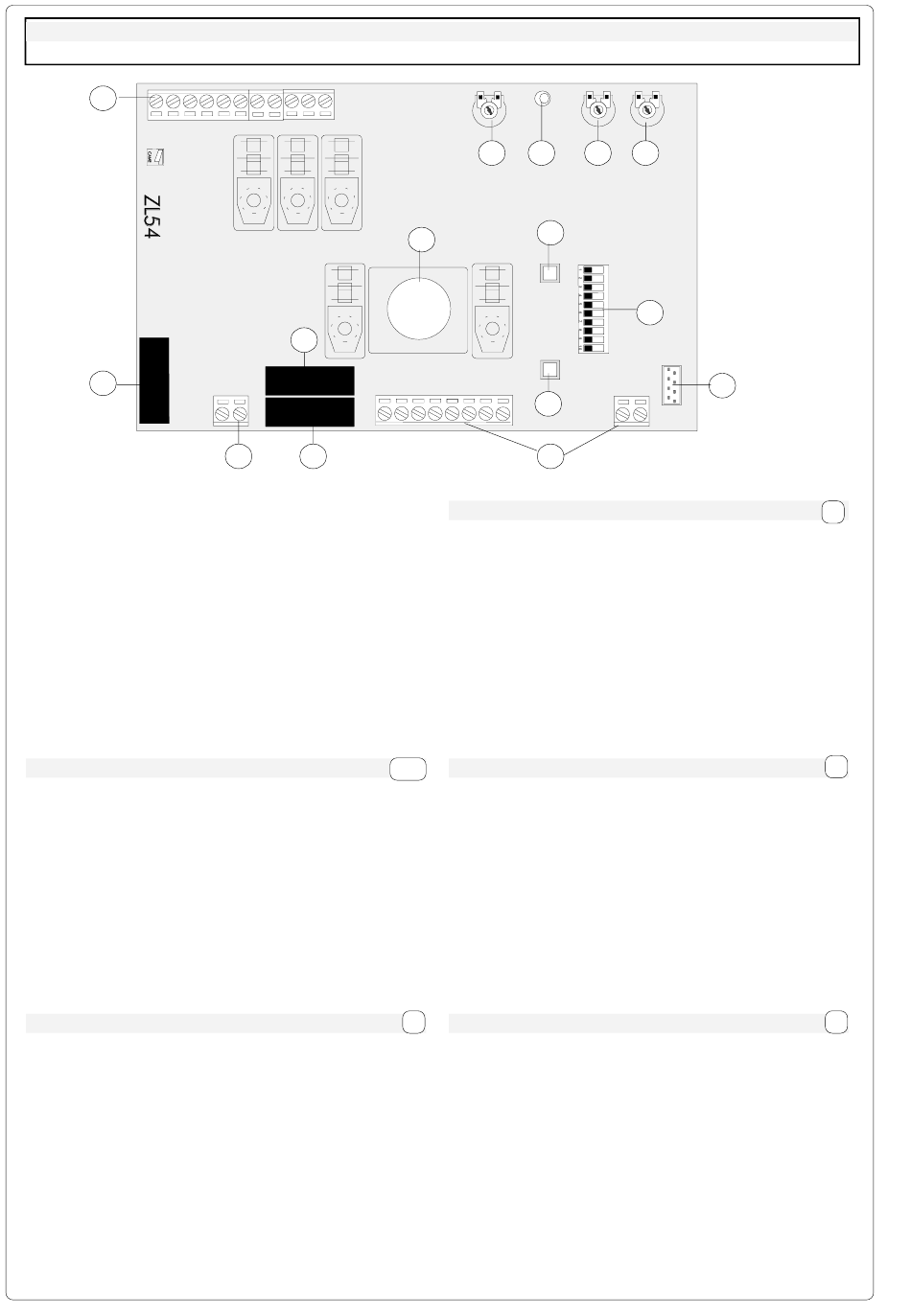

MAIN COMPOMENTS
1 Terminal board for performing connections
2 Line fuse, 3.15A
3 Fuse on central contro unit, 1A
4 5A line fuse and varistor 420V
5 Trimmer SENS: adjustment sensitivity of amperometric
6 Trimmer RALL: adjustment slowdown time
7 Trimmer TCA: adjustment of automatic closing
8 Button for storing radio code numbers
9 Radio code signal LED
10 Socket radiofrequency board (see table)
11 "Function selection" dip-switch
12 Courtesy light (24V-25W)
13 "Open/close" button
HAUPTKOMPONENTEN
1 Anschlußklemmenleiste
2 Hauptsicherung 3.15A
3 Schaltkastensicherung 1A
4 Zubehörsicherung 3.15A
5 Trimmer SENS: Einstellung amperemetrische Ansprech-
empfindlichkeit
6 Trimmer RALL: Einstellung der Laufverzögerungzeit
7 Trimmer TCA: Einstellung der Schließautomatik
8 Funkcode-Speichertaste
9 Anzeige LED-Funkcode
10 Steckanschluß Funkfrequenze-Platine (siehe Tabelle)
11 "Funktionsauswahl" dip-switch
12 Beleuchtung (24V-25W)
13 Taste "Öffnen/Schließen"
All manuals and user guides at all-guides.com
-
SCHEDA BASE
MOTHERBOARD
3 3 3 3 3
1 1 1 1 1
4 4 4 4 4
ZL54
-
-
CARTE BASE
GRUNDPLATINE
5 5 5 5 5
9 9 9 9 9
8 8 8 8 8
12 12 12 12 12
13 13 13 13 13
1 1 1 1 1
1 Morsettiere di collegamento
2 Fusibile di linea 3.15A
3 Fusible centralina 1A
4 Fusibile accessori 3.15A
5 Trimmer SENS: regolazione sensibilità amperometrica
6 Trimmer RALL: regolazione tempo di rallentamento
7 Trimmer TCA: regolazione tempo di chiusura automatica
8 Pulsante memorizzazione codice radio
9 LED di segnalazione codice radio
10 Innesto scheda radiofrequenza (vedi tabella)
11 Dip-switch "selezione funzioni"
12 Lampada di cortesia (24V-25W)
13 Pulsante "apre-chiude"
GB
COMPOSANTS PRINCIPAUX
1 Plaque à bornes pour les branchements
2 Fusible de ligne 3.15A
3 Fusible de logique de commande 1A
4 Fusible accessoires 3.15A
5 Trimmer SENS: réglage sensibilité ampèremétrique
6 Trimmer RALL: réglage temps ralentissement
7 Trimmer TCA:réglage du temps de fermeture automatique
8 Bouton-poussoirs mémorisation codes code radio
9 LED de signalisation code radio
10 Branchement carte radiofréquence (voir tableau)
11 Dip-switch "sélection fonction"
12 Lampe illumination milieu (24V-25W)
13 Bouton-poussoir "ouverture-fermeture"
D
COMPONENTES PRINCIPALES
1 Caja de bornes para las conexiónes
2 Fusible de linea 3.15A
3 Fusible lógica de mando1A
4 Fusible accesorios 3.15A
5 Trimmer SENS: regulación sensibilidad amperétrica
6 Trimmer RALL: regulación tiempo de ralentamiento
7 Trimmer TCA: regulación cierre automático
8 Tecla memorización código radio
9 LED de señal código radio
10 Conexión tarjeta radiofrecuencia (vedas tabla)
11 Dip-switch "seleción función"
12 Lámpara de alumbrado ambiente (24V-25W)
13 Botón de "apertura-cierre"
12
-
TARJETA BASE
6 6 6 6 6
7 7 7 7 7
11 11 11 11 11
10 10 10 10 10
COMPONENTI PRINCIPALI
I
F
E
