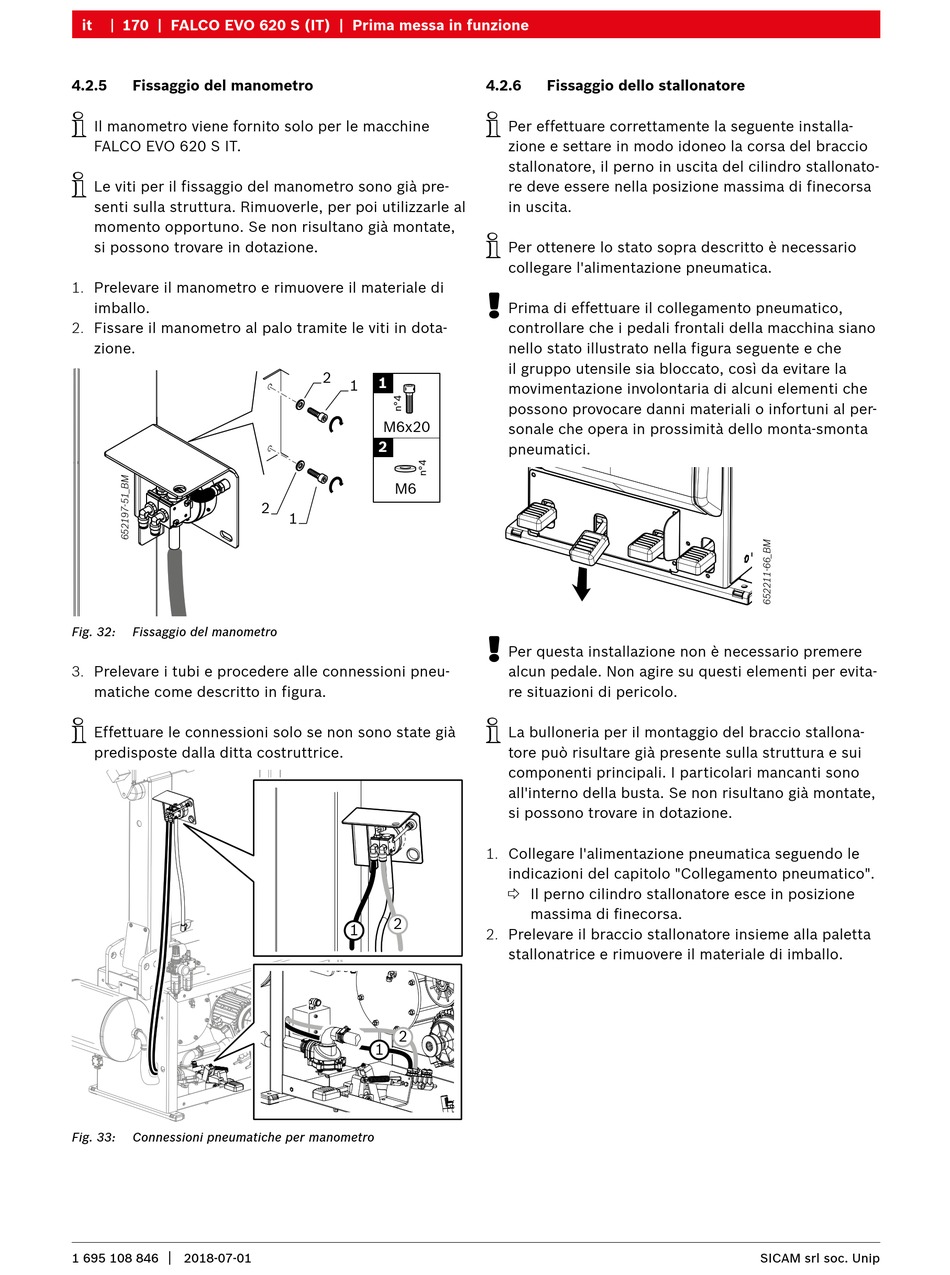

4.2.5 Fissaggio del manometro
i
Il manometro viene fornito solo per le macchine
FALCO EVO 620 S IT.
i
Le viti per il fissaggio del manometro sono già pre-
senti sulla struttura. Rimuoverle, per poi utilizzarle al
momento opportuno. Se non risultano già montate,
si possono trovare in dotazione.
1. Prelevare il manometro e rimuovere il materiale di
imballo.
2. Fissare il manometro al palo tramite le viti in dota-
zione.
Fig. 32: Fissaggio del manometro
3. Prelevare i tubi e procedere alle connessioni pneu-
matiche come descritto in figura.
i
Effettuare le connessioni solo se non sono state già
predisposte dalla ditta costruttrice.
Fig. 33: Connessioni pneumatiche per manometro
|
1 695 108 846 2018-07-01
2
1
1
M6x20
2
M6
2
1
2
1
2
1
4.2.6 Fissaggio dello stallonatore
i
Per effettuare correttamente la seguente installa-
zione e settare in modo idoneo la corsa del braccio
stallonatore, il perno in uscita del cilindro stallonato-
re deve essere nella posizione massima di finecorsa
in uscita.
i
Per ottenere lo stato sopra descritto è necessario
collegare l'alimentazione pneumatica.
!
Prima di effettuare il collegamento pneumatico,
controllare che i pedali frontali della macchina siano
nello stato illustrato nella figura seguente e che
il gruppo utensile sia bloccato, così da evitare la
movimentazione involontaria di alcuni elementi che
possono provocare danni materiali o infortuni al per-
sonale che opera in prossimità dello monta-smonta
pneumatici.
!
Per questa installazione non è necessario premere
alcun pedale. Non agire su questi elementi per evita-
re situazioni di pericolo.
i
La bulloneria per il montaggio del braccio stallona-
tore può risultare già presente sulla struttura e sui
componenti principali. I particolari mancanti sono
all'interno della busta. Se non risultano già montate,
si possono trovare in dotazione.
1. Collegare l'alimentazione pneumatica seguendo le
indicazioni del capitolo "Collegamento pneumatico".
 Il perno cilindro stallonatore esce in posizione
massima di finecorsa.
2. Prelevare il braccio stallonatore insieme alla paletta
stallonatrice e rimuovere il materiale di imballo.
