Pos. Nome
1 Pedale rotazione piatto
2 Pedale stallonatore
3 Pedale griffe di serraggio
4 Pedale palo ribaltabile
5 Pistola di gonfiaggio WIKA con
manometro
Pistola di gonfiaggio EURODAI-
NU con manometro doppia scala
(psi-bar) (C01 - C02)
6 Braccio stallonatore
7 Leva braccio stallonatore
8 Paletta stallonatrice
9 Appoggi antiabrasivi
10 Palo ribaltabile
11 Braccio scorrevole orizzontale
12 Asta scorrevole verticale
13 Pulsante di bloccaggio
14 Utensile di montaggio
15 Rullino di scorrimento
16 Piatto di serraggio
17 Corsie mobili
18 Griffe di serraggio
19 Leva alzatallone
20 Porta lubrificante
21 Gruppo filtro
22 Pedale di gonfiaggio
(Sul fianco sinistro della mac-
china)
23 Manometro di gonfiaggio
24
Pulsante sgonfiaggio
25 Tubo di gonfiaggio
26 Serbatoio di aria compressa
27 Cilindro Pneumatico

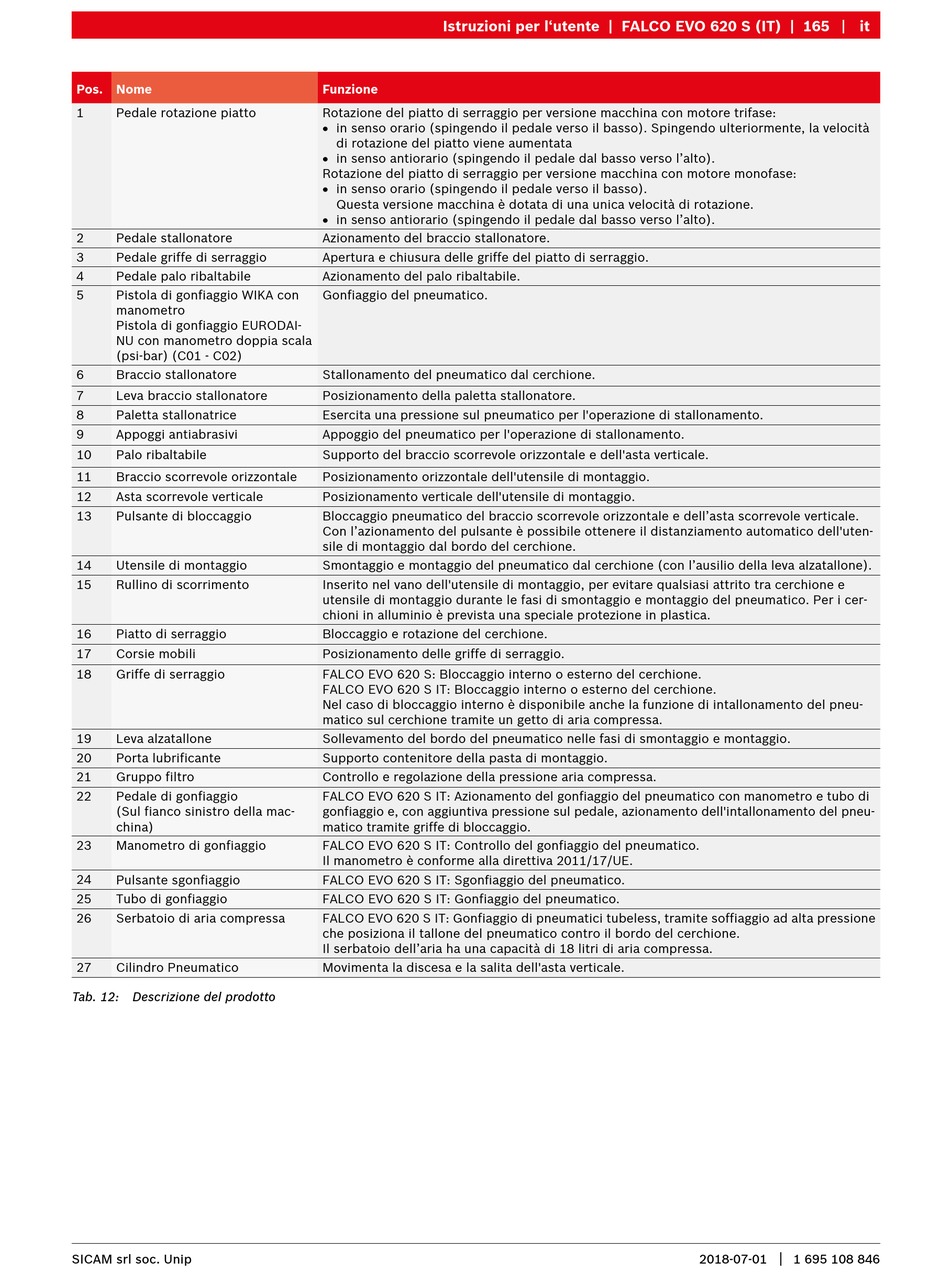

Tab. 12: Descrizione del prodotto
SICAM srl soc. Unip
Istruzioni per l'utente | FALCO EVO 620 S (IT) | 165
Funzione
Rotazione del piatto di serraggio per versione macchina con motore trifase:
R in senso orario (spingendo il pedale verso il basso). Spingendo ulteriormente, la velocità
di rotazione del piatto viene aumentata
R in senso antiorario (spingendo il pedale dal basso verso l'alto).
Rotazione del piatto di serraggio per versione macchina con motore monofase:
R in senso orario (spingendo il pedale verso il basso).
Questa versione macchina è dotata di una unica velocità di rotazione.
R in senso antiorario (spingendo il pedale dal basso verso l'alto).
Azionamento del braccio stallonatore.
Apertura e chiusura delle griffe del piatto di serraggio.
Azionamento del palo ribaltabile.
Gonfiaggio del pneumatico.
Stallonamento del pneumatico dal cerchione.
Posizionamento della paletta stallonatore.
Esercita una pressione sul pneumatico per l'operazione di stallonamento.
Appoggio del pneumatico per l'operazione di stallonamento.
Supporto del braccio scorrevole orizzontale e dell'asta verticale.
Posizionamento orizzontale dell'utensile di montaggio.
Posizionamento verticale dell'utensile di montaggio.
Bloccaggio pneumatico del braccio scorrevole orizzontale e dell'asta scorrevole verticale.
Con l'azionamento del pulsante è possibile ottenere il distanziamento automatico dell'uten-
sile di montaggio dal bordo del cerchione.
Smontaggio e montaggio del pneumatico dal cerchione (con l'ausilio della leva alzatallone).
Inserito nel vano dell'utensile di montaggio, per evitare qualsiasi attrito tra cerchione e
utensile di montaggio durante le fasi di smontaggio e montaggio del pneumatico. Per i cer-
chioni in alluminio è prevista una speciale protezione in plastica.
Bloccaggio e rotazione del cerchione.
Posizionamento delle griffe di serraggio.
FALCO EVO 620 S: Bloccaggio interno o esterno del cerchione.
FALCO EVO 620 S IT: Bloccaggio interno o esterno del cerchione.
Nel caso di bloccaggio interno è disponibile anche la funzione di intallonamento del pneu-
matico sul cerchione tramite un getto di aria compressa.
Sollevamento del bordo del pneumatico nelle fasi di smontaggio e montaggio.
Supporto contenitore della pasta di montaggio.
Controllo e regolazione della pressione aria compressa.
FALCO EVO 620 S IT: Azionamento del gonfiaggio del pneumatico con manometro e tubo di
gonfiaggio e, con aggiuntiva pressione sul pedale, azionamento dell'intallonamento del pneu-
matico tramite griffe di bloccaggio.
FALCO EVO 620 S IT: Controllo del gonfiaggio del pneumatico.
Il manometro è conforme alla direttiva 2011/17/UE.
FALCO EVO 620 S IT: Sgonfiaggio del pneumatico.
FALCO EVO 620 S IT: Gonfiaggio del pneumatico.
FALCO EVO 620 S IT: Gonfiaggio di pneumatici tubeless, tramite soffiaggio ad alta pressione
che posiziona il tallone del pneumatico contro il bordo del cerchione.
Il serbatoio dell'aria ha una capacità di 18 litri di aria compressa.
Movimenta la discesa e la salita dell'asta verticale.
it
|
