3. Montar la paleta destalonadora con el material de
fijación suministrado en el brazo de desmontaje por
presión.
i
El movimiento de la paleta de desmontaje debe pre-
sentar cierta fricción.
2
4
3

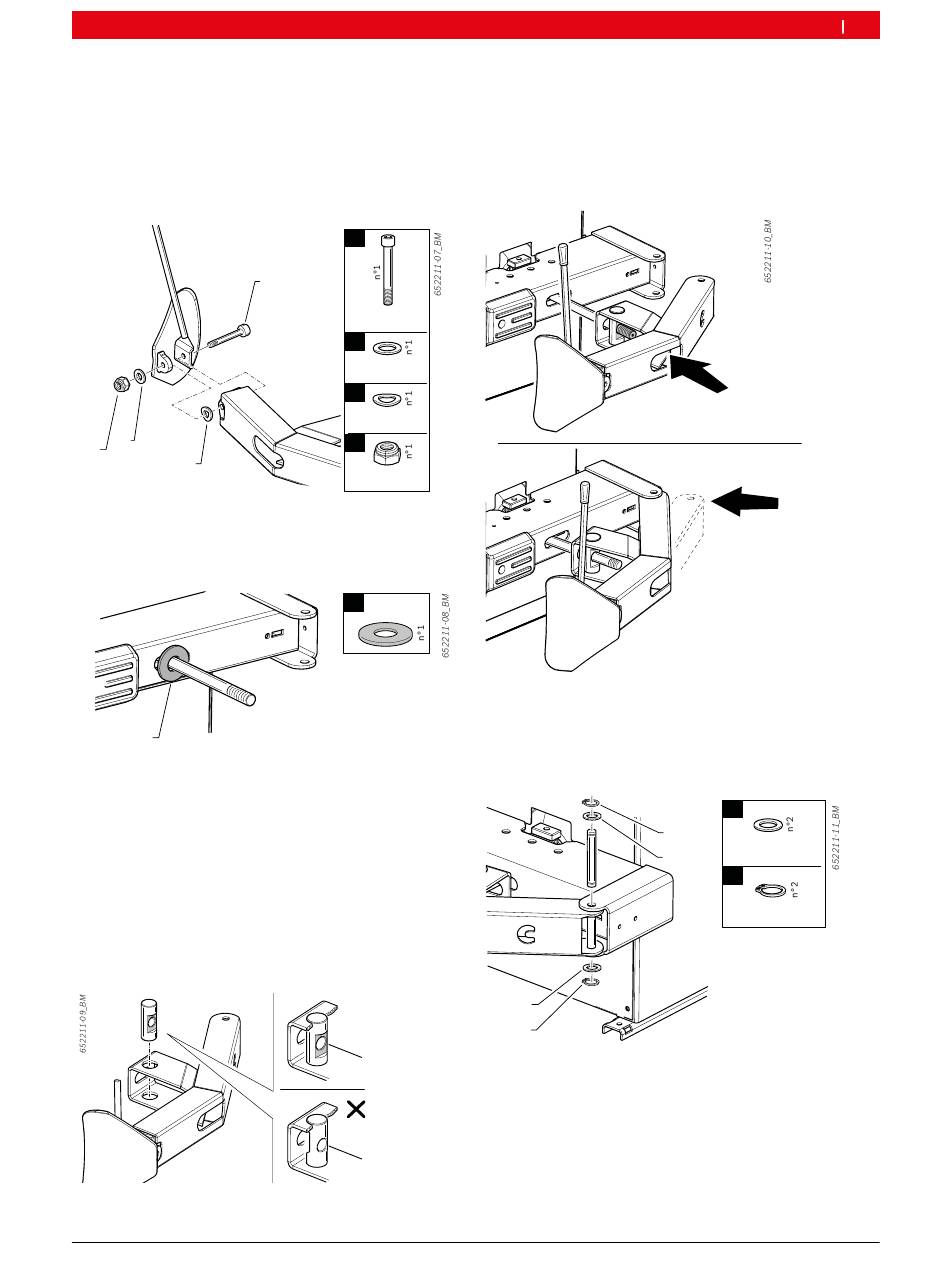

Fig. 34: Montar la paleta destalonadora
4. Colocar la arandela de nailon en el perno del cilin-
dro destalonador en la salida de la carcasa.
1
Fig. 35: Colocar la arandela de nailon
5. Colocar el perno de la articulación del destalonador
con el lado plano hacia fuera en el asiento corres-
pondiente.
i
El asiento para el perno de la articulación del des-
talonador en el brazo de desmontaje por presión
es continuo. Mantener una mano bajo el asiento de
válvula para que el perno no se caiga en la primera
fase del montaje.
Fig. 36: Posición correcta del perno de la articulación del desta-
lonador
SICAM srl soc. Unip
Primera puesta en servicio | FALCO EVO 620 S (IT) | 133
1
1
M12x90
2
Ø12
3
Ø12
4
M12
1
OK
6. Introducir el perno del cilindro del destalonador en
el asiento del brazo de desmontaje por presión.
7. Colocar la parte trasera del brazo de desmontaje
por presión cerca de los orificios de la articulación
que se encuentran en la máquina para montaje de
neumáticos.
Fig. 37: Colocar el brazo de desmontaje por presión
8. Fijar el brazo de desmontaje por presión en la má-
quina para montaje de neumáticos con el material
de fijación suministrado.
2
1
1
2
Fig. 38: Fijar el brazo de desmontaje por presión
9. Colocar la tuerca tensora en el perno del cilindro de
desmontaje.
es
1
16,5x27x2,5
2
Ø16
|
