Sicam FALCO EVO 620 S Betriebsanleitung Seite 17

13. Halterung der Filtereinheit an ihren Platz zurückdre-
hen.

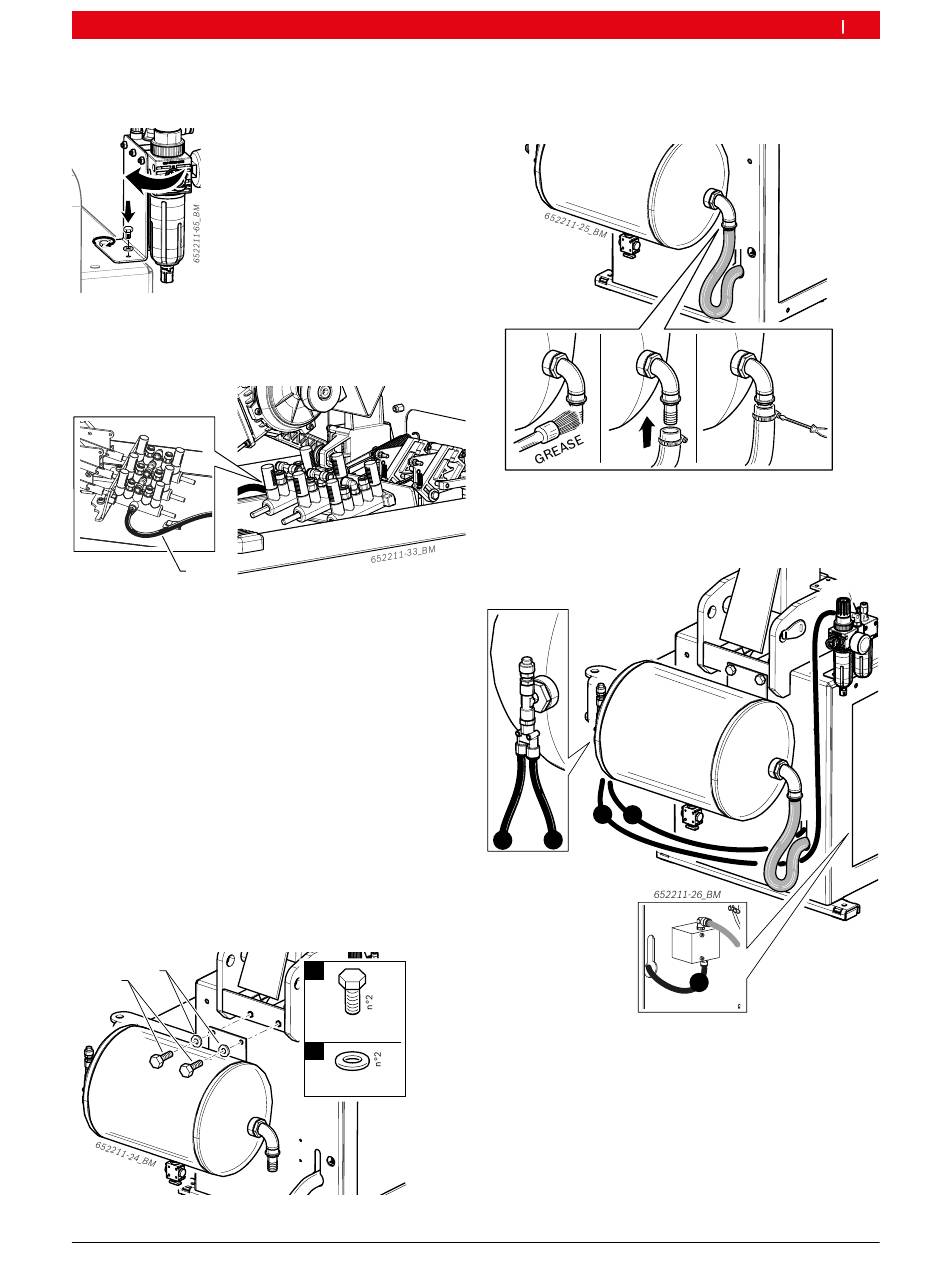

Fig. 27: Filterhalterung an ihren Platz zurückdrehen
14. Den Zuleitungsschlauch von der Säule mit dem An-
schluss (1) der Pedale verbinden.
1
Fig. 28: Druckluftanschluss
4.2.4 Druckluftbehälter befestigen
i
Der Druckluftbehälter wird nur mit den Maschinen
FALCO EVO 620 S IT geliefert.
i
Die Schrauben zur Befestigung des Behälters sind
bereits angebracht. Diese entfernen, um sie zu
einem späteren Zeitpunkt zu verwenden. Sollten
die Schrauben nicht montiert sein, liegen sie der
Lieferung bei.
1. Den Druckluftbehälter entnehmen und das Verpa-
ckungsmaterial entfernen.
2. Den Druckluftbehälter mit den mitgelieferten
Schrauben an den Bohrungen der Struktur befesti-
gen.
2
1
Fig. 29: Druckluftbehälter befestigen
SICAM srl soc. Unip
Erstinbetriebnahme | FALCO EVO 620 S (IT) | 17
3. Den Gummischlauch entfernen und am Druckluftbe-
Fig. 30:
4. Mit den Druckluftanschlüssen fortfahren, wie in der
1
M8x20
Fig. 31:
2
M8
hälter befestigen. Anschließend mit der Rohrschelle
festspannen.
Gummischlauch anschließen
Abbildung gezeigt.
B A
A
B
Druckluftanschlüsse für Druckluftbehälter
de
A
|
2018-07-01 1 695 108 846
