3.2
Batterieanschlusskabel-
Rechner
Die Betriebsspannung beträgt 12 V und muss
direkt von der Batterie bzw. vom 12-Volt-
Anlasser abgenommen werden. Das Kabel ist
sorgfältig zu verlegen und bei Bedarf zu kürzen.
Die Ringzunge für die Masse-Leitung (blau) und
die Aderendhülse für die + Leitung (braun) sind
mit einer geeigneten Zange zu montieren. Die
Aderendhülse für die + Leitung befindet sich in
der Anschluss-Klemme des Sicherungshalters.
braun = + 12 Volt
blau = Masse
3.3
Anschluss der Maschine

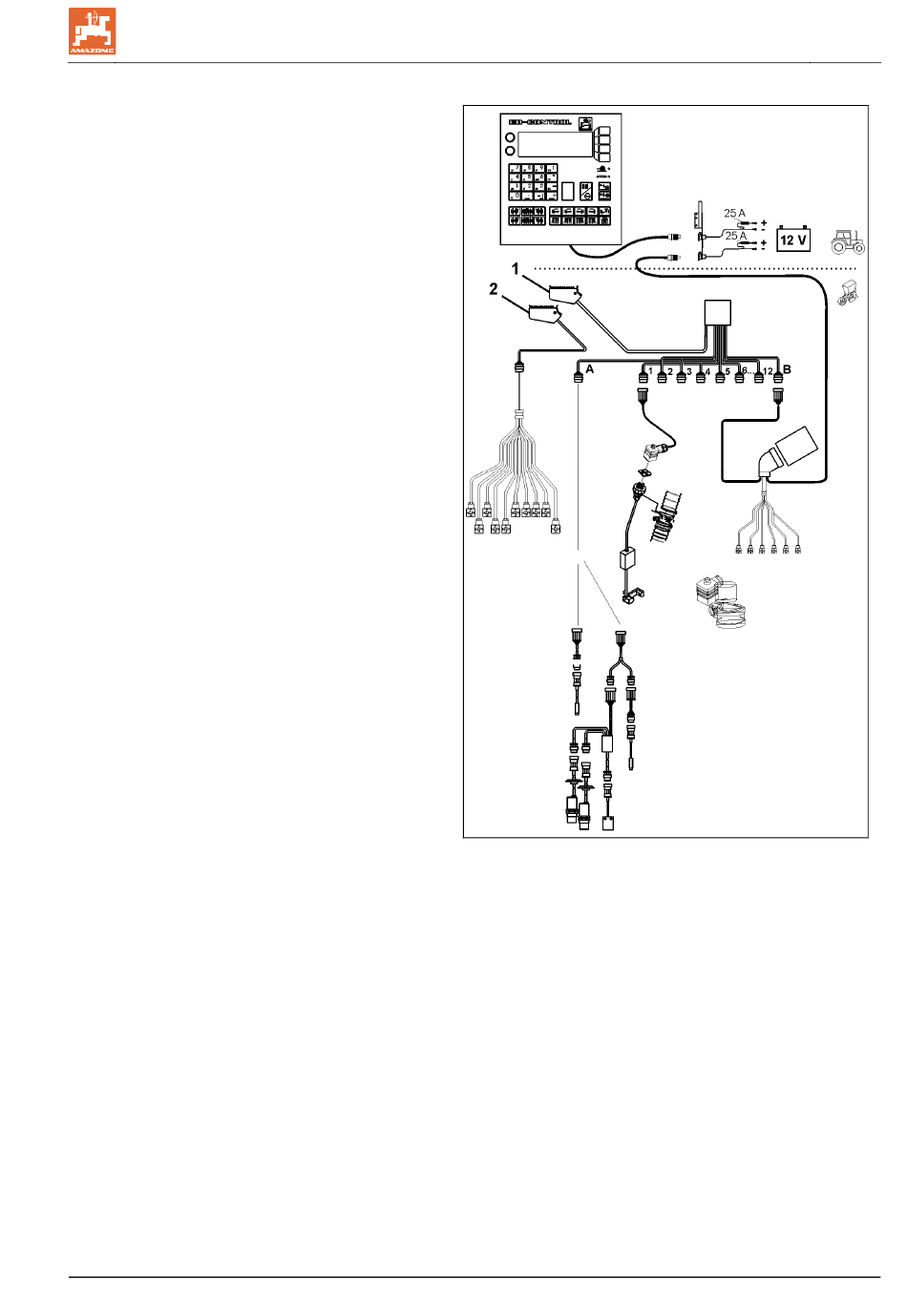

Die am Schlepper angebaute Einzelkornsäma-
schine ED wird über zwei Maschinenstecker
angeschlossen.
Über den 39-poligen Maschinenstecker "Elekt-
rik" (Fig. 2/1) bekommt der Rechner die Informa-
tionen von den Sensoren und den Teilbreiten-
schaltern.
Über den 30-poligen Maschinenstecker "Hyd-
raulik" (Fig. 2/2) werden die hydraulischen Funk-
tionen der Maschine gesteuert.
Anbauanleitung
Fig. 2
ED Control BAG0048.8 06.14
9
