8
3

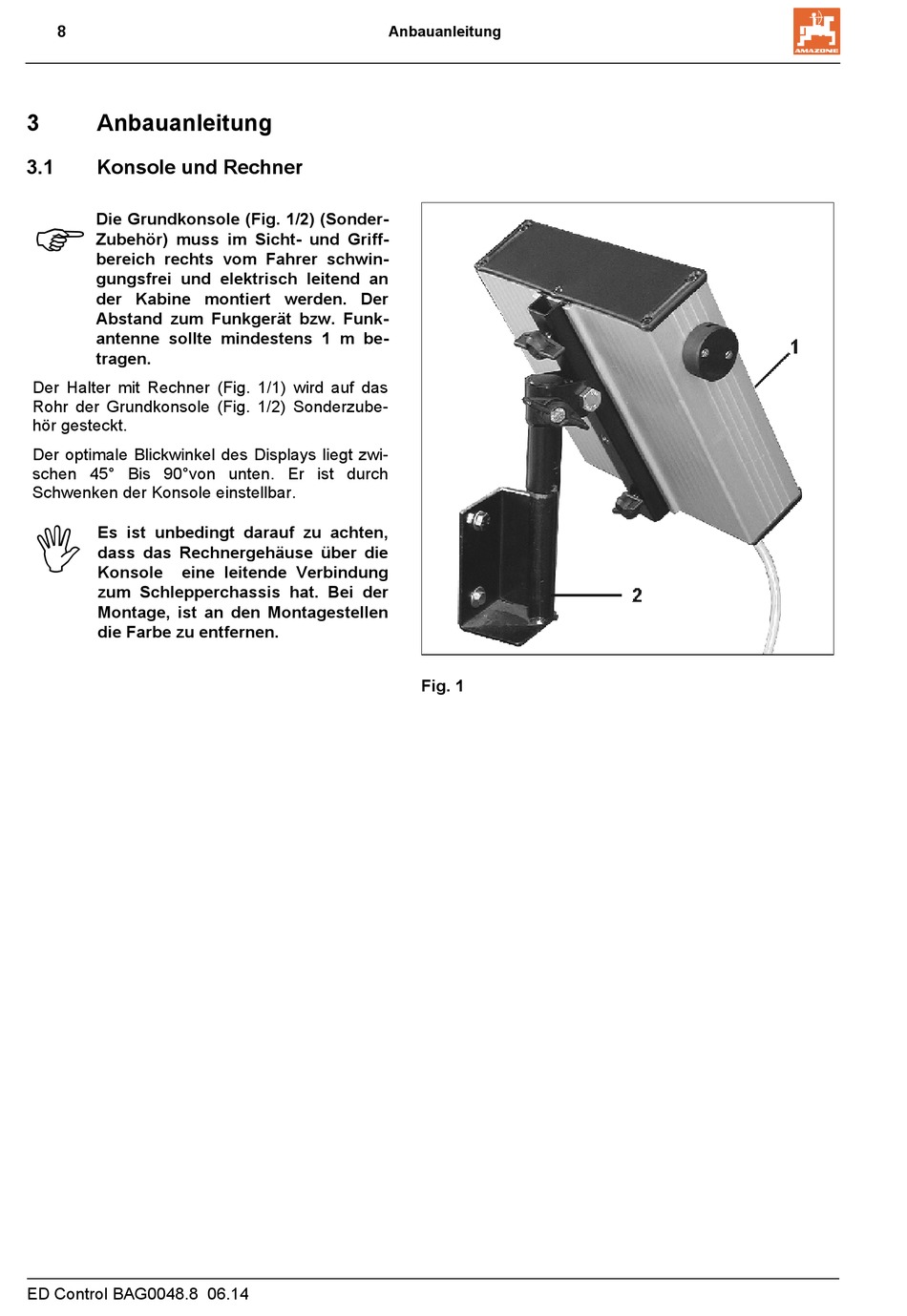

Anbauanleitung
3.1
Konsole und Rechner
Die Grundkonsole (Fig. 1/2) (Sonder-
Zubehör) muss im Sicht- und Griff-
bereich rechts vom Fahrer schwin-
gungsfrei und elektrisch leitend an
der Kabine montiert werden. Der
Abstand zum Funkgerät bzw. Funk-
antenne sollte mindestens 1 m be-
tragen.
Der Halter mit Rechner (Fig. 1/1) wird auf das
Rohr der Grundkonsole (Fig. 1/2) Sonderzube-
hör gesteckt.
Der optimale Blickwinkel des Displays liegt zwi-
schen 45° Bis 90°von unten. Er ist durch
Schwenken der Konsole einstellbar.
Es ist unbedingt darauf zu achten,
dass das Rechnergehäuse über die
Konsole
eine leitende Verbindung
zum Schlepperchassis hat. Bei der
Montage, ist an den Montagestellen
die Farbe zu entfernen.
ED Control BAG0048.8 06.14
Anbauanleitung
Fig. 1
