5

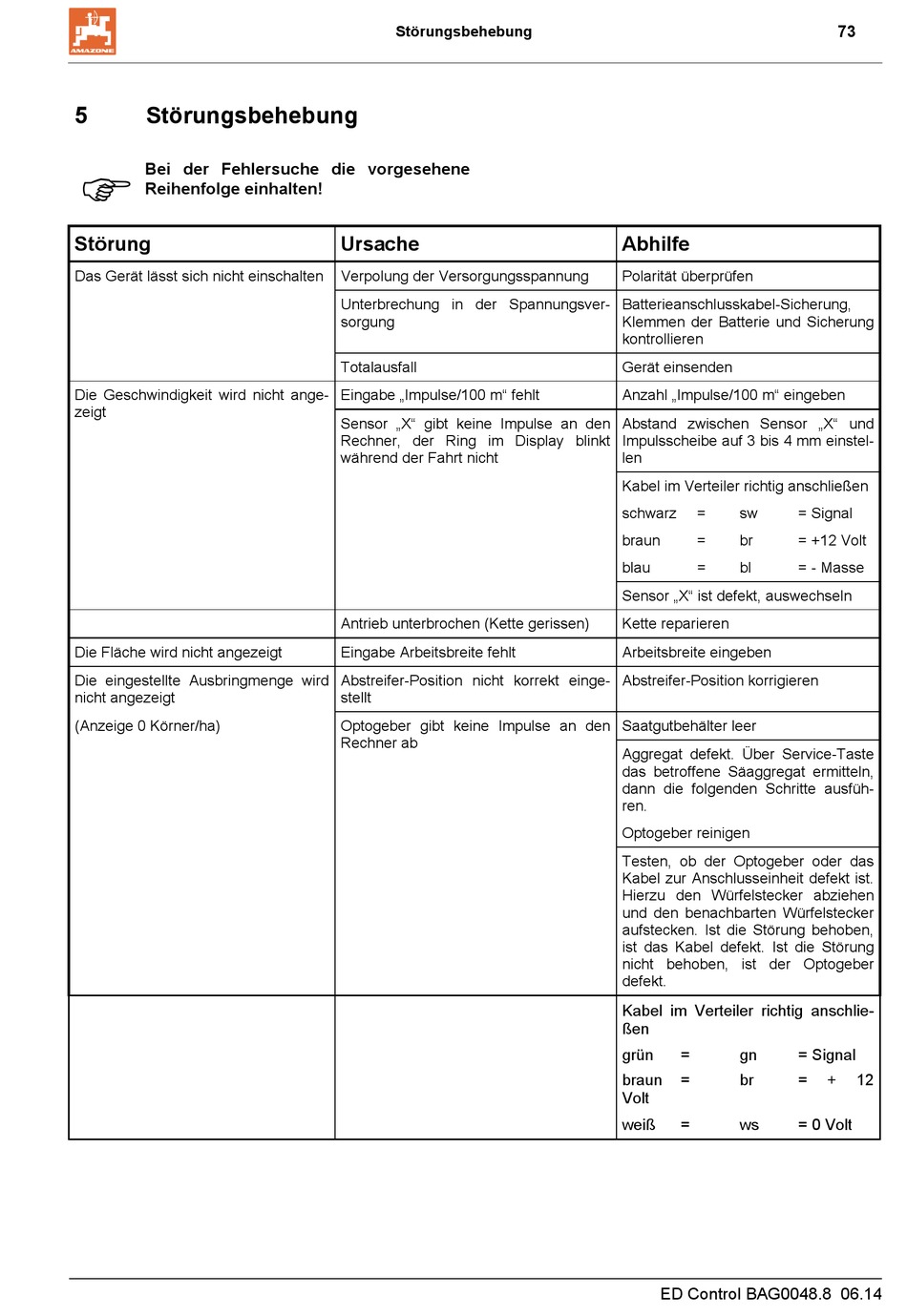

Störungsbehebung
Bei der Fehlersuche die vorgesehene
Reihenfolge einhalten!
Störung
Das Gerät lässt sich nicht einschalten
Die Geschwindigkeit wird nicht ange-
zeigt
Die Fläche wird nicht angezeigt
Die eingestellte Ausbringmenge wird
nicht angezeigt
(Anzeige 0 Körner/ha)
Störungsbehebung
Ursache
Verpolung der Versorgungsspannung
Unterbrechung in der Spannungsver-
sorgung
Totalausfall
Eingabe „Impulse/100 m" fehlt
Sensor „X" gibt keine Impulse an den
Rechner, der Ring im Display blinkt
während der Fahrt nicht
Antrieb unterbrochen (Kette gerissen)
Eingabe Arbeitsbreite fehlt
Abstreifer-Position nicht korrekt einge-
stellt
Optogeber gibt keine Impulse an den
Rechner ab
Abhilfe
Polarität überprüfen
Batterieanschlusskabel-Sicherung,
Klemmen der Batterie und Sicherung
kontrollieren
Gerät einsenden
Anzahl „Impulse/100 m" eingeben
Abstand zwischen Sensor „X" und
Impulsscheibe auf 3 bis 4 mm einstel-
len
Kabel im Verteiler richtig anschließen
schwarz
=
sw
braun
=
br
blau
=
bl
Sensor „X" ist defekt, auswechseln
Kette reparieren
Arbeitsbreite eingeben
Abstreifer-Position korrigieren
Saatgutbehälter leer
Aggregat defekt. Über Service-Taste
das betroffene Säaggregat ermitteln,
dann die folgenden Schritte ausfüh-
ren.
Optogeber reinigen
Testen, ob der Optogeber oder das
Kabel zur Anschlusseinheit defekt ist.
Hierzu den Würfelstecker abziehen
und den benachbarten Würfelstecker
aufstecken. Ist die Störung behoben,
ist das Kabel defekt. Ist die Störung
nicht behoben, ist der Optogeber
defekt.
Kabel im Verteiler richtig anschlie-
ßen
grün
=
gn
braun
=
br
Volt
weiß
=
ws
ED Control BAG0048.8 06.14
73
= Signal
= +12 Volt
= - Masse
= Signal
=
+
12
= 0 Volt
