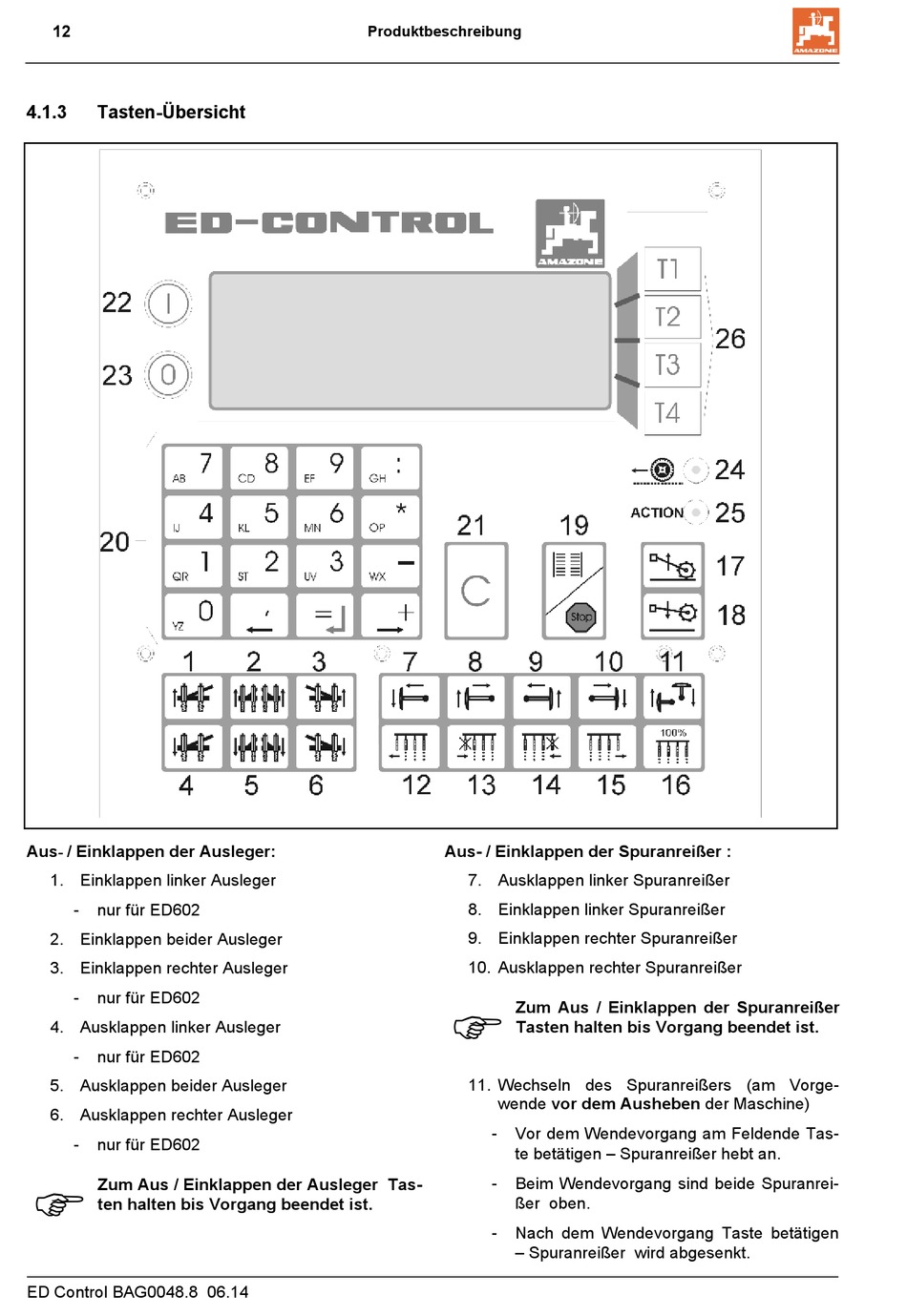

4.1.3 Tasten-Übersicht
Aus / Einklappen der Ausleger:
-
1. Einklappen linker Ausleger
- nur für ED602
2. Einklappen beider Ausleger
3. Einklappen rechter Ausleger
- nur für ED602
4. Ausklappen linker Ausleger
- nur für ED602
5. Ausklappen beider Ausleger
6. Ausklappen rechter Ausleger
- nur für ED602
 Zum Aus / Einklappen der Ausleger Tas-
ten halten bis Vorgang beendet ist.
ED Control BAG0048.8 06.14
Produktbeschreibung
Aus- / Einklappen der Spuranreißer :
7. Ausklappen linker Spuranreißer
8. Einklappen linker Spuranreißer
9. Einklappen rechter Spuranreißer
10. Ausklappen rechter Spuranreißer
Zum Aus / Einklappen der Spuranreißer

Tasten halten bis Vorgang beendet ist.
11. Wechseln des Spuranreißers (am Vorge-
wende vor dem Ausheben der Maschine)
- Vor dem Wendevorgang am Feldende Tas-
te betätigen – Spuranreißer hebt an.
- Beim Wendevorgang sind beide Spuranrei-
ßer oben.
- Nach dem Wendevorgang Taste betätigen
– Spuranreißer wird abgesenkt.
