5
MONTAGE
5.3 Ausrichtung des Geräts
5.4 Gerät montieren
14 B E T R I E B S A N L E I T U N G | UM18-2 Pro
Gesamtansprechzeit = 4 × [(1,1 ms × n) + 0,75 ms × (1 + 2 + ... + n)] + Summe der
Ansprechzeiten aller verbundener Geräte
n: Anzahl der verbundenen Geräte
Verwandte Themen
• Zwischen Teach-in und Synchronisations-/Multiplexbetrieb wechseln
• Teach-in und Synchronisations-/Multiplexbetrieb aktivieren und deaktivieren
1
≤ ± 3°

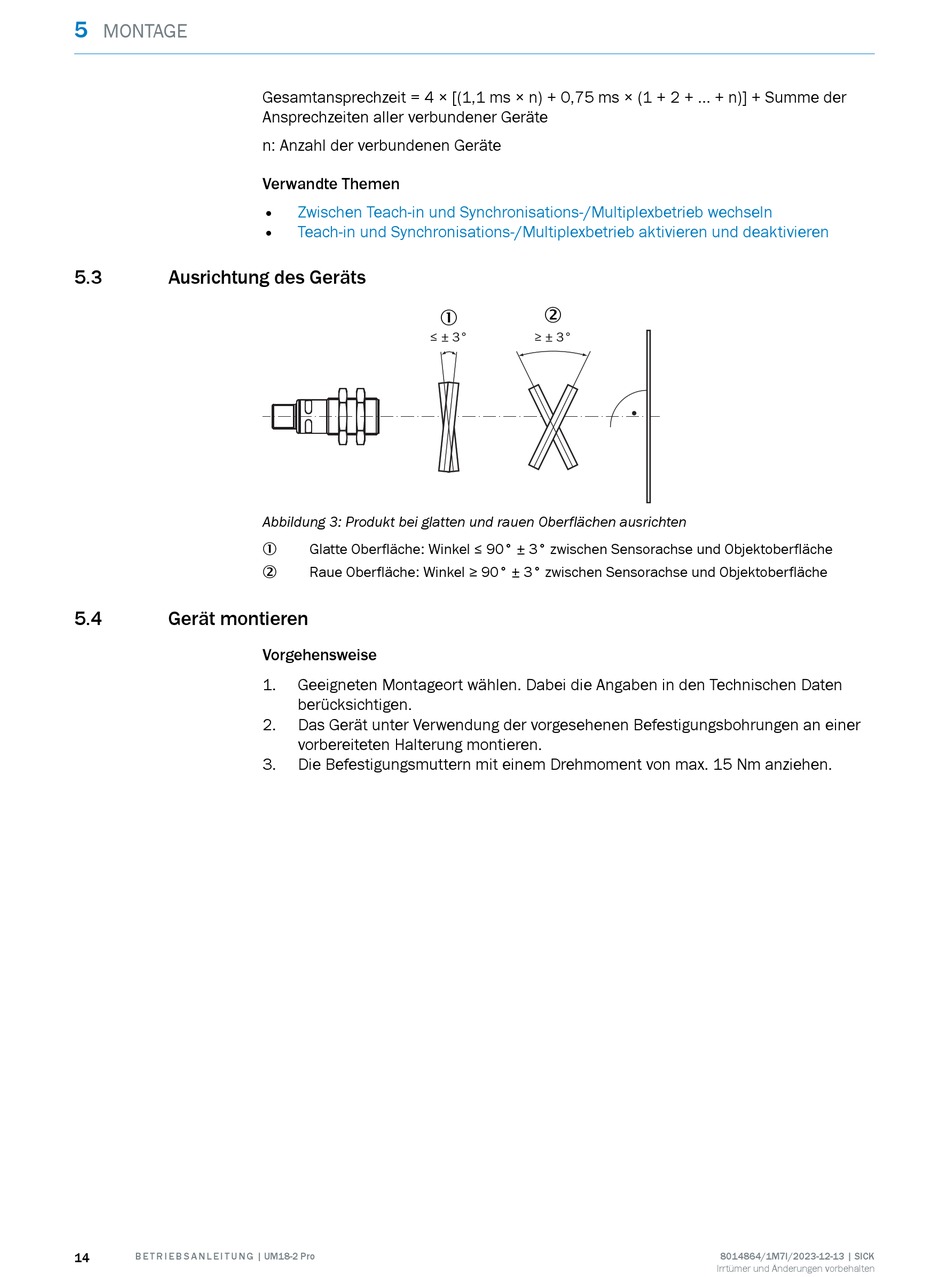

Abbildung 3: Produkt bei glatten und rauen Oberflächen ausrichten
Glatte Oberfläche: Winkel ≤ 90° ± 3° zwischen Sensorachse und Objektoberfläche
1
Raue Oberfläche: Winkel ≥ 90° ± 3° zwischen Sensorachse und Objektoberfläche
2
Vorgehensweise
1. Geeigneten Montageort wählen. Dabei die Angaben in den Technischen Daten
berücksichtigen.
2. Das Gerät unter Verwendung der vorgesehenen Befestigungsbohrungen an einer
vorbereiteten Halterung montieren.
3. Die Befestigungsmuttern mit einem Drehmoment von max. 15 Nm anziehen.
2
≥ ± 3°
