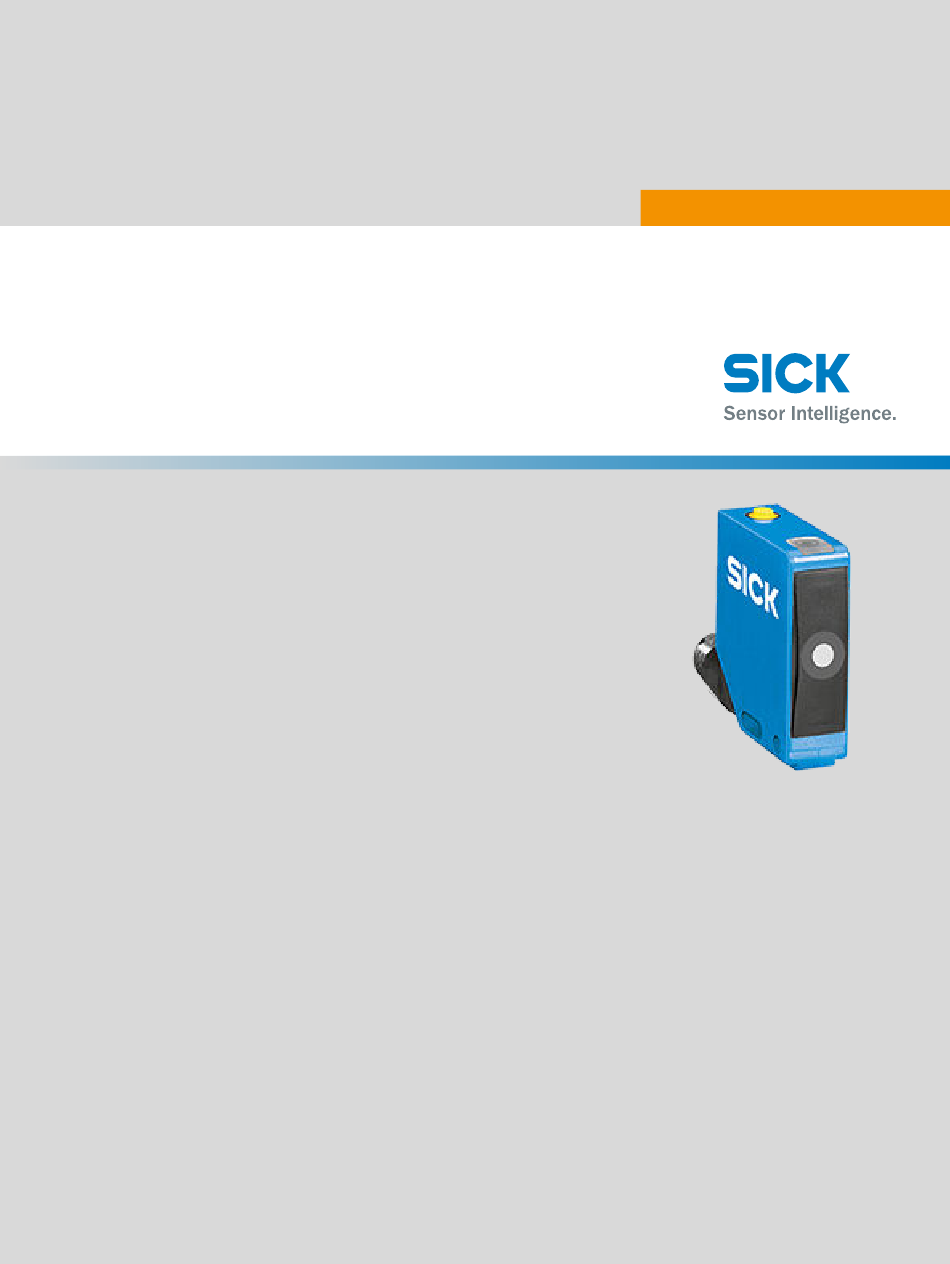

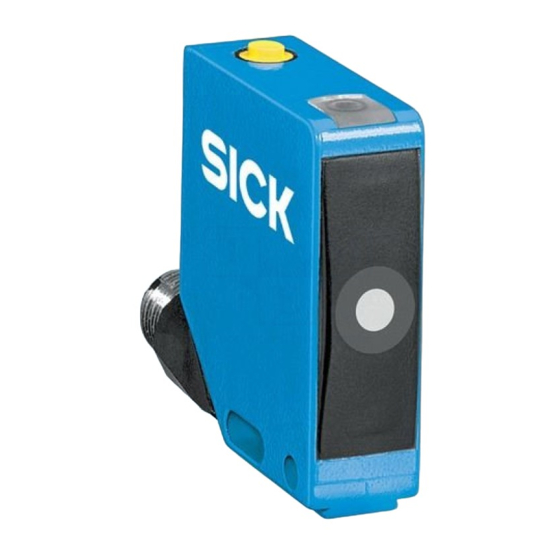

- Seite 1 B E T R I E B S A N L E I T U N G UC12 Ultraschallsensor...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
7.2.4 Hintergrund einlernen, IO-Link: Fenster ± 8 % (ObSB) ..Gerät auf Werkseinstellung zurücksetzen..........8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... - Seite 4 10.4 Umgebungsdaten..................10.5 Erfassungsbereiche.................. Zubehör....................30 Anhang....................31 12.1 Konformitätserklärungen und Zertifikate..........12.2 Lizenzen..................... B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 5: Zu Diesem Dokument
… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 6: Weiterführende Informationen
• Weitere Publikationen im Zusammenhang mit den hier beschriebenen Geräten • Publikationen des Zubehörs B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Zu Ihrer Sicherheit
■ Bestimmungswidriger Verwendung ■ Einsatz nicht ausgebildeten Personals ■ Eigenmächtiger Umbauten oder Reparaturen ■ 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 8: Änderungen Und Umbauten
Abschnitten dieser Produktdokumentation, um Gesundheitsgefahren zu redu‐ zieren und gefährliche Situationen zu vermeiden. B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... - Seite 9 Erdung des Produkts und der Anlage gemäß den nationalen und örtlichen Vor‐ ■ schriften errichten. 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten...
-
Seite 10: Produktbeschreibung
Abbildung 1: Verpackung (Beispiel) Zulassungs- und Prüfzeichen Link zur Betriebsanleitung Data-Matrix-Code mit Produktdaten Typenschlüssel Artikelnummer Seriennummer B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Typenschlüssel
Nicht alle Kombinationen nach Typenschlüssel sind möglich. Die verfügbaren Gerätety‐ pen finden Sie im Internet unter www.sick.com/UC12. 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 12: Aufbau Und Abmessungen
Das Gerät befindet sich in kaltem Zustand. • Der Digitalausgang ist für ca. 30 Minuten inaktiv. B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... - Seite 13 Standardmontagebedingungen abweichen oder bei denen eine hohe Messgenauigkeit gefordert ist. Ein Beispiel ist die thermisch isolierte Montage. 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten...
-
Seite 14: Transport Und Lagerung
Bei Lagerung länger als 3 Monate regelmäßig den allgemeinen Zustand aller Komponenten und der Verpackung kontrollieren. B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 15: Montage
Glatte Oberfläche: Winkel ≤ 90° ± 3° zwischen Sensorachse und Objektoberfläche Raue Oberfläche: Winkel ≥ 90° ± 3° zwischen Sensorachse und Objektoberfläche 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 16: Elektrische Installation
Das Gerät kann z. B. über den Leitungsschirm oder über ein Sacklochgewinde des Gehäuses geerdet werden. B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... - Seite 17 über kommerziell erhältliche elektro-optische Signaltrenner. Mit dieser Maßnahme wird ein Höchstmaß an Robustheit gegenüber elektromagnetischen Störungen erreicht. 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten...
-
Seite 18: Pinbelegung
Pinbelegung Teach-in über Digitalausgang: Der erste Ausgang ist antivalent zum zweiten Ausgang. UC12-xxxx1, UC12-xxxx5 B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... - Seite 19 Invertierter Digitalausgang / Digitalausgang Blau Versorgungsspannung: 0 V Q/Q/C Schwarz Digitalausgang / invertierter Digitalausgang / IO-Link 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten...
-
Seite 20: Bedienung
Teach-in-Taste 2 Sekunden drücken, bis die LED orange blinkt. ✓ Der Schaltpunkt ist eingelernt. Das Gerät wechselt automatisch in den Normalbe‐ trieb. B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Schaltfenster Einlernen, Io-Link: Fenster (Fensterbetrieb)
Reflektors + 10 mm (IO-Link: + 8 %) befindet, ist der Digitalausgang aktiv. Hintergrund einlernen + 8 % – 8 % Abbildung 9: UC12-xxxxE 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 22: Gerät Auf Werkseinstellung Zurücksetzen
SICK SiLink2 Master (verfügbar als Zubehör) • Verbindungsleitung mit Stecker und Dose M12, 4-polig (verfügbar als Zubehör) B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Verbindung Herstellen
Über die Kommunikationsschnittstelle wird eine Verbindung zum Gerät hergestellt. Zur Datenübertragung muss die Verbindung aktiviert werden (Online). 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 24: Instandhaltung
Keine spitzen Gegenstände zum Reinigen verwenden. ■ Die Grenzflächen in regelmäßigen Abständen vorsichtig mit Wasser reinigen. B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 25: Störungsbehebung
Die geltenden nationalen Umweltschutzvorschriften immer beachten. ■ Die Wertstoffe sortenrein trennen und dem Recycling zuführen. ■ 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 26: Technische Daten
Wiederholgenauigkeit ± 0,15 % Genauigkeit ± 1 % ✓ Temperaturkompensa‐ tion Ansprechzeit 30 ms B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 27: Schnittstellen
Umgebungsdaten Betriebsumgebungs‐ –25 °C ... +70 °C temperatur Lagertemperatur –40 °C ... +85 °C 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... -
Seite 28: Erfassungsbereiche
Detection area in mm (inch) Erfassungsbereich in mm (inch) Erfassungsbereich abhängig von Reflexionseigenschaften, Größe und Ausrichtung des Objekts B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... - Seite 29 Beispielobjekt: ausgerichtete Platte 10 mm x 10 mm Beispielobjekt: Rundstab mit einem Durchmesser von 10 mm 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten...
-
Seite 30: Zubehör
ZUBEHÖR Zubehör HINWEIS Zubehör und ggf. Montageinformationen finden Sie im Internet unter: • www.sick.com/UC12 B E T R I E B S A N L E I T U N G | UC12 8026820/1BNB/2022-05-12 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 31: Anhang
Weitere Details können der GNU General Public License entnommen werden. Lizenztexte siehe www.sick.com/licensetexts. Auf Anfrage können die Lizenztexte auch gedruckt bezogen werden. 8026820/1BNB/2022-05-12 | SICK B E T R I E B S A N L E I T U N G | UC12 Irrtümer und Änderungen vorbehalten... - Seite 32 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
