UM18-212xxxxxx
1
Detection area in mm (inch)
600
(23.62)
500
(19.69)
400
(15.75)
300
(11.81)
2
200
(7.87)
100
(3.94)
0
300 200 100
(11.81) (7.87) (3.94)
Detection area in mm (inch)

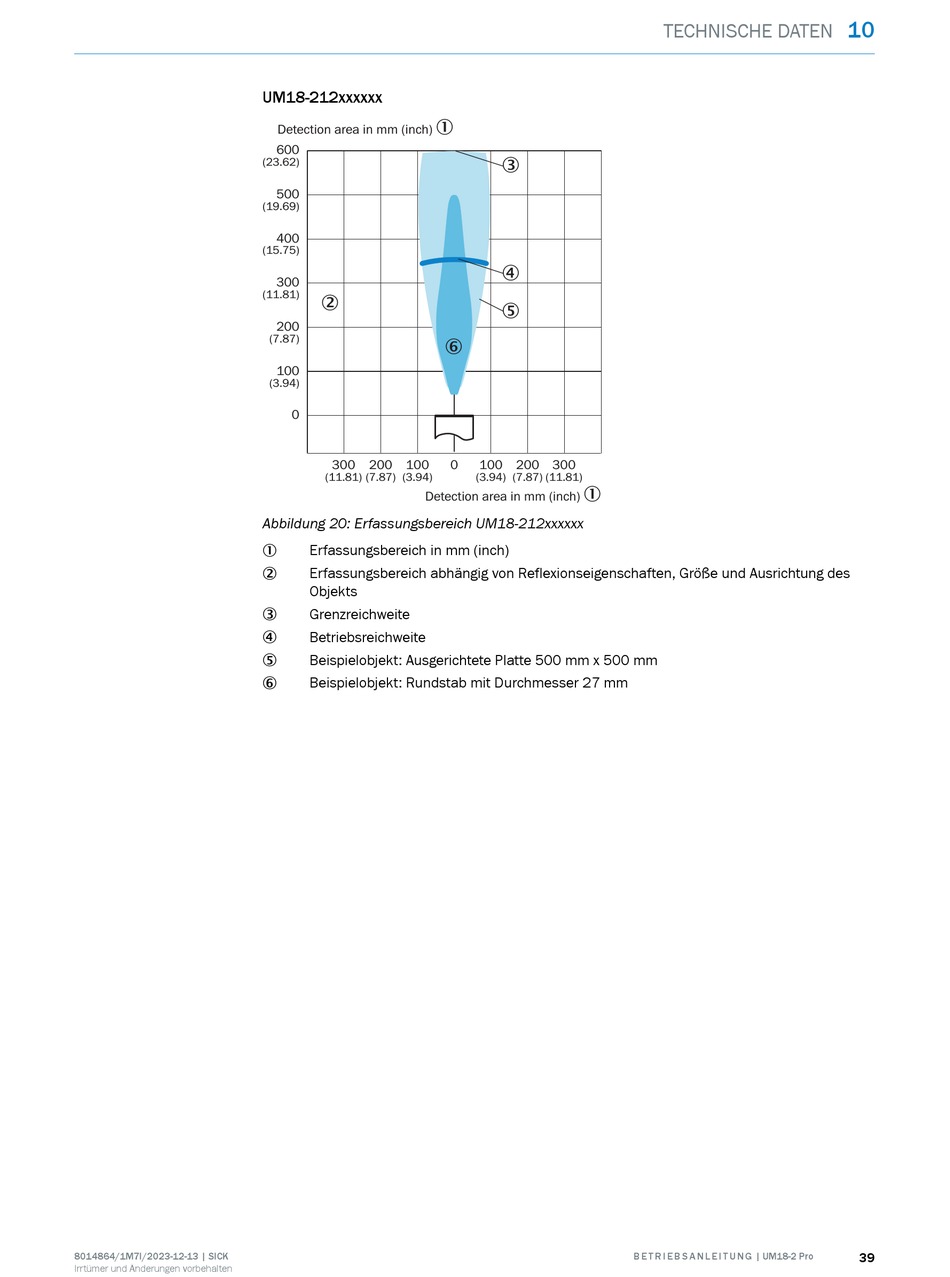

Abbildung 20: Erfassungsbereich UM18-212xxxxxx
Erfassungsbereich in mm (inch)
1
Erfassungsbereich abhängig von Reflexionseigenschaften, Größe und Ausrichtung des
2
Objekts
Grenzreichweite
3
Betriebsreichweite
4
Beispielobjekt: Ausgerichtete Platte 500 mm x 500 mm
5
Beispielobjekt: Rundstab mit Durchmesser 27 mm
6
3
4
5
6
0 100 200 300
(3.94) (7.87) (11.81)
1
