BEDIENUNG
7.2.3

Schaltfenster einlernen (Window Mode)

22 B E T R I E B S A N L E I T U N G | UM18-2 Pro
1.
Objekt bei 1 positionieren.
2. L+ 3 Sekunden an MF anlegen, bis beide LEDs gleichzeitig blinken.
✓
Beide LEDs blinken wechselseitig.
3. L+ 1 Sekunde an MF anlegen.
✓
Der Schaltpunkt ist eingelernt. Das Produkt wechselt automatisch in den Normal‐
betrieb.
Schaltpunkt einlernen (Entfernung zum Objekt + 8 % als Schaltpunkt)
1.
Objekt bei 1 positionieren.
2. L+ 3 Sekunden an MF anlegen, bis beide LEDs gleichzeitig blinken.
✓
Beide LEDs blinken wechselseitig.
3. L+ 3 Sekunden an MF anlegen, bis beide LEDs erneut wechselseitig blinken.
✓
Der Schaltpunkt ist eingelernt. Das Produkt wechselt automatisch in den Normal‐
betrieb.
Überblick
Wenn sich das Objekt innerhalb des eingelernten Schaltfensters befindet, ist der Digi‐
talausgang aktiv.
Vorgehensweise

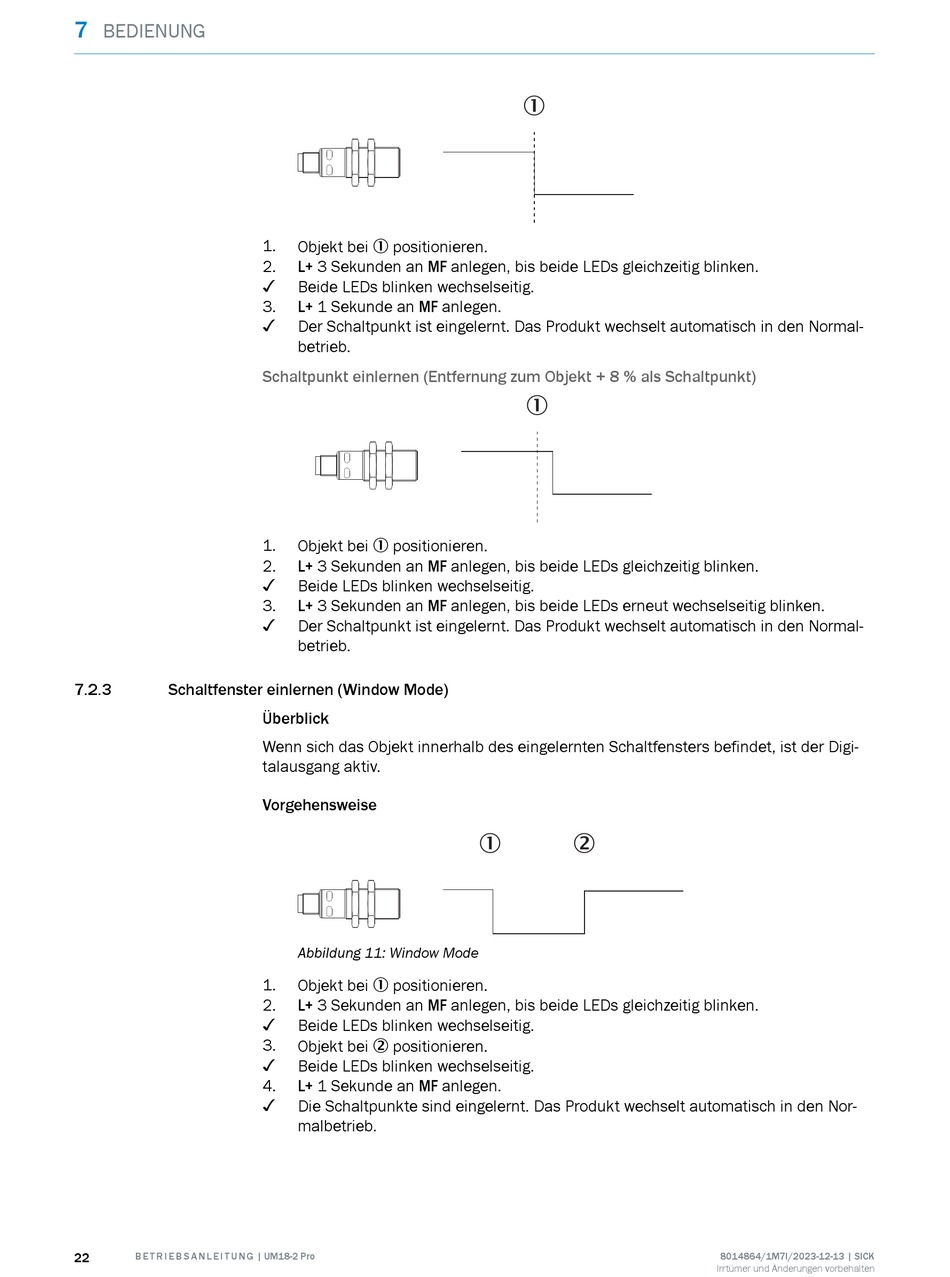

Abbildung 11: Window Mode
1.
Objekt bei 1 positionieren.
2. L+ 3 Sekunden an MF anlegen, bis beide LEDs gleichzeitig blinken.
✓
Beide LEDs blinken wechselseitig.
3.
Objekt bei 2 positionieren.
✓
Beide LEDs blinken wechselseitig.
4. L+ 1 Sekunde an MF anlegen.
✓
Die Schaltpunkte sind eingelernt. Das Produkt wechselt automatisch in den Nor‐
malbetrieb.
1
1
1 2
