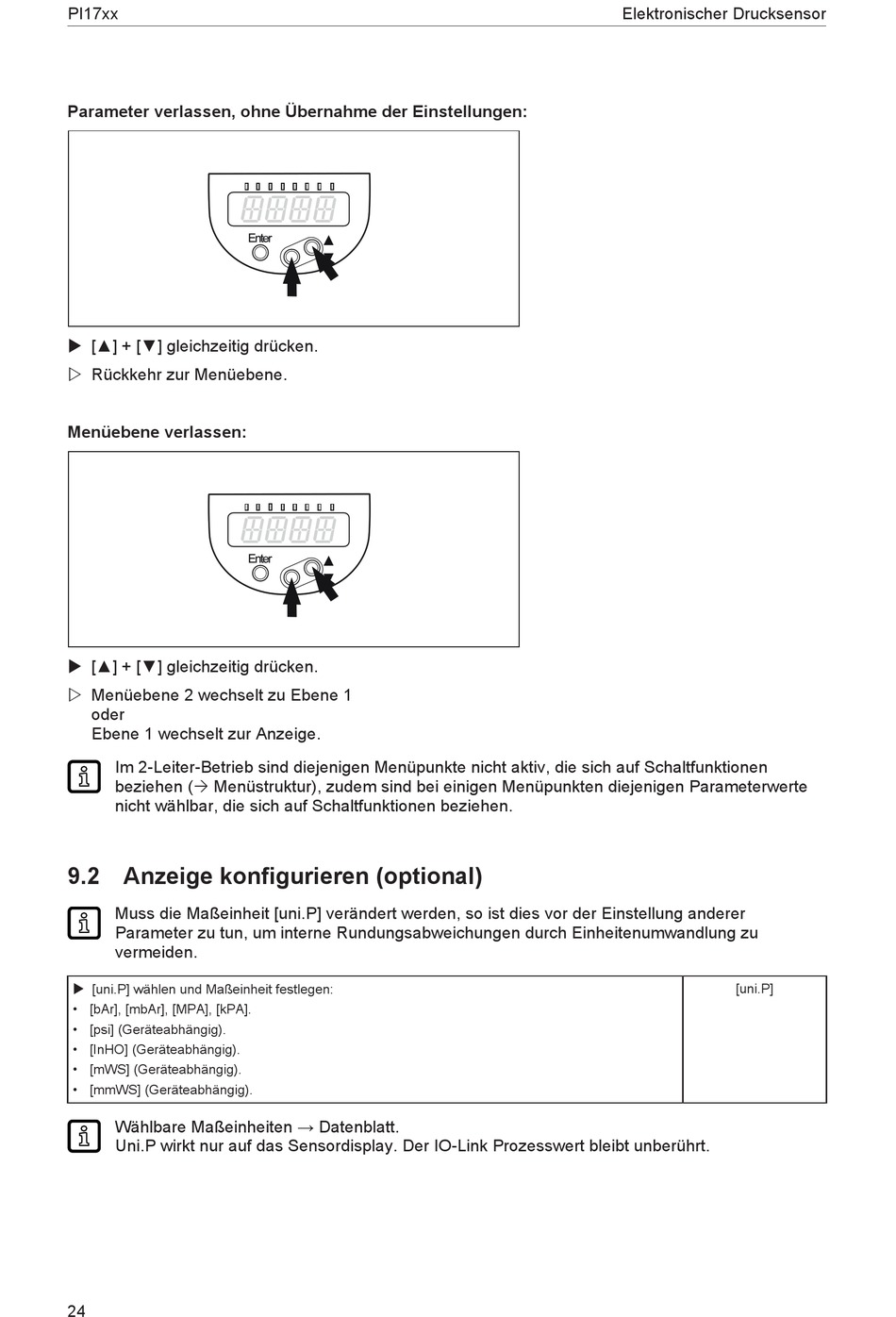

PI17xx
Parameter verlassen, ohne Übernahme der Einstellungen:
u [▲] + [▼] gleichzeitig drücken.
w Rückkehr zur Menüebene.
Menüebene verlassen:
u [▲] + [▼] gleichzeitig drücken.
w Menüebene 2 wechselt zu Ebene 1
oder
Ebene 1 wechselt zur Anzeige.
Im 2-Leiter-Betrieb sind diejenigen Menüpunkte nicht aktiv, die sich auf Schaltfunktionen
beziehen (Ò Menüstruktur), zudem sind bei einigen Menüpunkten diejenigen Parameterwerte
nicht wählbar, die sich auf Schaltfunktionen beziehen.
9.2 Anzeige konfigurieren (optional)
Muss die Maßeinheit [uni.P] verändert werden, so ist dies vor der Einstellung anderer
Parameter zu tun, um interne Rundungsabweichungen durch Einheitenumwandlung zu
vermeiden.
u [uni.P] wählen und Maßeinheit festlegen:
• [bAr], [mbAr], [MPA], [kPA].
• [psi] (Geräteabhängig).
• [InHO] (Geräteabhängig).
• [mWS] (Geräteabhängig).
• [mmWS] (Geräteabhängig).
Wählbare Maßeinheiten → Datenblatt.
Uni.P wirkt nur auf das Sensordisplay. Der IO-Link Prozesswert bleibt unberührt.
24
Elektronischer Drucksensor
[uni.P]
