Betriebsanleitung
DE

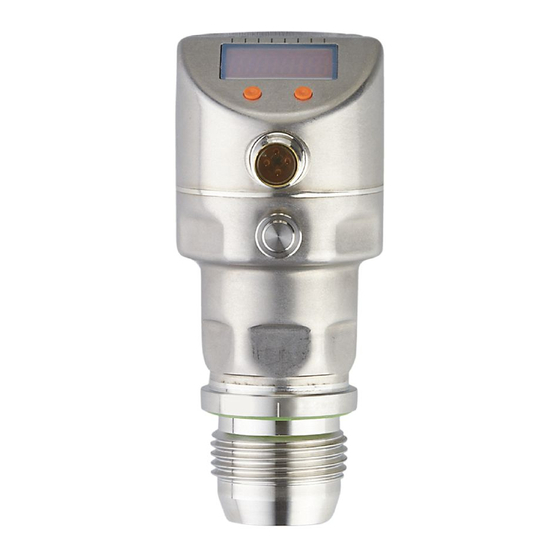

Elektronischer Drucksensor
PI2602

Werbung

loading

Inhaltszusammenfassung für ifm PI2602

  • Seite 1 Betriebsanleitung Elektronischer Drucksensor PI2602...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Betriebsarten �������������������������������������������������������������������������������������������������6 4�1�1 2-Leiter-Betrieb �������������������������������������������������������������������������������������6 4�1�2 3-Leiter-Betrieb �������������������������������������������������������������������������������������6 4�2 Schaltfunktion (nur im 3-Leiter-Betrieb) ���������������������������������������������������������6 4�3 Analogfunktion �����������������������������������������������������������������������������������������������7 4�4 Kundenseitige Kalibrierung ����������������������������������������������������������������������������8 5 Montage ���������������������������������������������������������������������������������������������������������������9 6 Elektrischer Anschluss ���������������������������������������������������������������������������������������10 6�1 Anschluss für 2-Leiter-Betrieb ���������������������������������������������������������������������10...
  • Seite 3 9�4�3 Verzögerungszeit für die Schaltausgänge festlegen ��������������������������24 9�4�4 Schaltlogik für die Schaltausgänge festlegen �������������������������������������25 9�4�5 Dämpfung für das Schaltsignal festlegen �������������������������������������������25 9�4�6 Dämpfung für das Analogsignal festlegen ������������������������������������������25 9�4�7 Messwertkurve kalibrieren ������������������������������������������������������������������25 9�5 Service-Funktionen ��������������������������������������������������������������������������������������26 9�5�1 Ablesen der Min-/Maxwerte für Systemdruck �������������������������������������26 9�5�2 Alle Parameter auf Werkseinstellung zurücksetzen ���������������������������26 9�6 Simulationsfunktion �������������������������������������������������������������������������������������26 9�6�1 Menü-Ebene 3 (Simulation) öffnen �����������������������������������������������������26...
  • Seite 4 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�...
  • Seite 5 - Fernanzeige: Aktuellen Systemdruck auslesen und anzeigen� - Fernparametrierung: Aktuelle Parametereinstellung auslesen und verändern� - Mit FDT-Service-Programm ifm Container kann die aktuelle Parametrierung gespeichert und auf weitere Geräte des gleichen Typs übertragen werden� Die Programmbibliothek der verfügbaren DTM-Objekte ist abrufbar unter: www�ifm�com�...
  • Seite 6 4.1 Betriebsarten Die Betriebsart wird durch Verdrahtung festgelegt (→ 6 Elektrischer Anschluss) und vom Gerät automatisch erkannt� 4.1.1 2-Leiter-Betrieb OUT2 (Pin 2) Druckproportionales Analogsignal 4���20 mA oder 20���4 mA 4.1.2 3-Leiter-Betrieb • Schaltsignal für Systemdruck-Grenzwert OUT1 (Pin 4) • Kommunikation per IO-Link 3 Möglichkeiten: •...
  • Seite 7 4.3 Analogfunktion Der Analogausgang ist parametrierbar� • [OU2] legt fest, ob der eingestellte Messbereich abgebildet wird auf 4���20 mA ([OU2] = [I]) oder 20���4 mA ([OU2] = [InEG])� Die Skalierung kann durch Teachvorgang eingestellt werden oder durch Eingabe eines Werts für die Parameter ASP und AEP� •...
  • Seite 8 4.4 Kundenseitige Kalibrierung Die kundenseitige Kalibrierung verändert die Messwertkurve gegenüber den realen Messwerten (Verschiebung / Änderung der Steigung; → 9.4.6 [CAL]). • Es können zwei Kalibrationspunkte angelegt werden (CP1, CP2)� Die beiden Punkte sind voneinander unabhängig� • Die beiden Kalibrationspunkte müssen sich innerhalb des skalierten Messbereichs befinden (→...
  • Seite 9 5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist� Beachten Sie bei der Anzeige des Systemdrucks in % der Spanne: „0“ bedeutet nicht, dass die Anlage druckfrei ist! Einsatz im Hygienebereich nach 3A Ausrichtung des Geräts in Rohrleitungen und Behältern Beachten Sie für die optimierte Reinigungsmöglichkeit des Messelements...
  • Seite 10 Eine Garantie für langzeitstabile Dichtwirkung bei metallischer Abdichtung besteht nur für einmalige Montage� Alternativ stehen Adapter mit O-Ring Dichtung zur Verfügung, die für häufige Inspektionen verwendbar sind� Einschweißadapter Zuerst den Adapter einschweißen, dann das Gerät montieren� Original Scale Drawing (MT 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden�...
  • Seite 11 Beispielbeschaltung 2 x p-schaltend 2 x n-schaltend 2: OUT2 2: OUT2 4: OUT1 4: OUT1 Beispielbeschaltung 1 x p-schaltend / 1 x analog 1 x n-schaltend / 1 x analog 2: OUT2 2: OUT2 4: OUT1 4: OUT1 Ist im Menü unter OU2 Analogsignal Strom (I) angewählt und der Ausgang nicht angeschlossen (Widerstand = unendlich), wird die Fehlermeldung W532 in Intervallen angezeigt�...
  • Seite 12 7 Bedien- und Anzeigeelemente 1 2 3 4 5 6 7 8 Mode/Enter Set 1 bis 8: Indikator-LEDs - LED 1 bis LED 5 = Systemdruck in der angegebenen Maßeinheit� - LED 6 = Systemdruck in % der eingestellten Skalierung des Analogausgangs (Bereich ASP bis AEP), wenn [OU2] als Analogausgang konfiguriert ist�...
  • Seite 13 8 Menü 8.1 Menüstruktur: Hauptmenü 1: Übergang zu Menü-Ebene 2 (Erweiterte Funktionen) Grau unterlegte Menüpunkte ( SP1 ) sind im 2-Leiter-Betrieb nicht aktiv...
  • Seite 14 8.2 Erläuterung zum Hauptmenü SP1/rP1* Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 schaltet� OU1* Ausgangsfunktion für OUT1: • Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ��] oder Fensterfunktion [F ��], jeweils Schließer [� no] oder Öffner [� nc]� Ausgangsfunktion für OUT2: •...
  • Seite 15 8.3 Menüstruktur: Ebene 2 (Erweiterte Funktionen) 1: Übergang zum Hauptmenü; 2: Übergang zu Menü-Ebene 3 (Simulation) Grau unterlegte Menüpunkte ( ASP ) sind im 2-Leiter-Betrieb nicht aktiv...
  • Seite 16 8.4 Erläuterung zu Menü-Ebene 2 Standard-Maßeinheit für Systemdruck� Anzeigemodus: SELd • Druck in der Einheit, die in [Uni] eingestellt ist� • Druck in % der eingestellten Skalierung des Analogausgangs� Analogstartpunkt für Systemdruck: Messwert, bei dem 4 mA ausgegeben werden (20 mA bei [OU2] = [InEG])� Analogendpunkt für Systemdruck: Messwert, bei dem 20 mA ausgegeben werden (4 mA bei [OU2] = [InEG])�...
  • Seite 17 8.5 Menüstruktur: Ebene 3 (Simulation) Bei Einstellung SEL = OU 1...60 min Bei Einstellung SEL = Proc 1...60 min 2: Übergang zu Menü-Ebene 2 (Erweiterte Funktionen) Grau unterlegte Menüpunkte ( S�OU1 ) sind im 2-Leiter-Betrieb nicht aktiv...
  • Seite 18 8.6 Erläuterung zu Menü-Ebene 3 Bei Einstellung SEL = OU Zustand, der simuliert werden soll: • Ausgangsfunktionen [OU]� S�OU1* Simulationswerte für OUT1; nur aktiv im 3-Leiter-Betrieb und wenn [SEL] = [OU]� • Ausgang inaktiv [OPEN] oder Ausgang aktiv [CLOS]� S�OU2 Simulationswerte für OUT2;...
  • Seite 19 Mode/Enter Set zunächst [Cod0] blinkend im Display� ► [Set] drücken und gedrückt halten, bis die gültige Code-Nr� erscheint� ► Kurz [Mode/Enter] drücken� Auslieferung durch ifm electronic: Ohne Zugangsbeschränkung� Parameterwert einstellen ► [Set] drücken und gedrückt halten� Mode/Enter Set > Aktueller Einstellwert des Parameters wird 5 s lang blinkend angezeigt�...
  • Seite 20 • Wird [SLoc] angezeigt bei dem Versuch, einen Parameterwert zu ändern, ist der Sensor per Software verriegelt� Diese Verriegelung kann nur mit einer Parametriersoftware aufgehoben werden� • Bei Parametrierung mit Benutzeroberfläche des Programms ifm Container werden die Werte in vorgegebenen Feldern eingestellt� • Für IO-Link-Parametrierung → gerätespezifische Parametrierlisten unter: www�ifm�com...
  • Seite 21 ► Sicherstellen, dass das Gerät im normalen Arbeitsbetrieb ist� ► [Mode/Enter] + [Set] 10 s lang Mode/Enter Set drücken� > [Loc] wird angezeigt� 10 s Während des Betriebs: [Loc] wird kurzzeitig angezeigt, wenn versucht wird, Parameterwerte zu ändern� Zum Entriegeln: ►...
  • Seite 22 ► [diS] wählen und Aktualisierungsrate und Orientierung der Anzeige festlegen: - [d1]: Messwertaktualisierung alle 50 ms� - [d2]: Messwertaktualisierung alle 200 ms� - [d3]: Messwertaktualisierung alle 600 ms� - [rd1], [rd2], [rd3]: Anzeige wie d1, d2, d3; um 180° gedreht� - [OFF] = Die Messwertanzeige ist im Run-Modus ausgeschaltet�...
  • Seite 23 9.3.3 Analogwert für OUT2 skalieren ► Gewünschten Minimaldruck in der Anlage einstellen� ► [Mode/Enter] drücken, bis [tASP] erscheint� ► [Set] drücken und gedrückt halten� > Aktueller Einstellwert wird blinkend angezeigt� ► [Set] loslassen, wenn die Anzeige nicht mehr blinkt� > Neuer Einstellwert wird angezeigt� ►...
  • Seite 24 9.4 Benutzereinstellungen (optional) 9.4.1 Nullpunkt-Kalibrierung durchführen ► [COF] wählen und Wert zwischen -5% und 5% des Messbereichsendwerts einstellen� Der interne Messwert “0” wird um diesen Betrag verschoben� Alternativ: Automatische Anpassung des Offsets im Bereich 0 bar ± 5%� ► Sicherstellen, dass die Anlage druckfrei ist� ►...
  • Seite 25 9.4.4 Schaltlogik für die Schaltausgänge festlegen ► [P-n] wählen und [PnP] oder [nPn] einstellen� 9.4.5 Dämpfung für das Schaltsignal festlegen ► [dAP] wählen und Wert zwischen 0,00 ��� 30,00 s einstellen; (bei 0,00 ist [dAP] nicht aktiv)� dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in Sekunden�...
  • Seite 26 a) Kalibriervorgang beenden: ► Kurz [Mode/Enter] drücken� > [CAL] wird angezeigt� b) Einen 2� Punkt auf der Messwertkurve ändern ► Einen zweiten definierten Referenzdruck in der Anlage einstellen� Mindestabstand zwischen den Kalibrierpunkten CP1 und CP2 = 5% des Messbereichsendwerts� ► [Set] 5 s lang drücken� >...
  • Seite 27 9.6.2 Simulationswert festlegen Ausgangszustände Wenn [SEL] aktiv ist: ► [Set] drücken und gedrückt halten, bis [OU] angezeigt wird� ► Kurz [Mode/Enter] drücken� > [S�OU1] wird angezeigt (im 2-Leiter-Betrieb wird [S�OU2] angezeigt)� ► Mit [Set] gewünschten Wert einstellen: - [OPEN] = Ausgang 1 nicht aktiv / offen� - [CLOS] = Ausgang 1 aktiv / geschlossen�...
  • Seite 28 10 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und gibt Ausgangssignale entsprechend den eingestellten Parametern� Betriebsanzeigen → Kapitel 7 Bedien- und Anzeigeelemente. 10.1 Einstellung der Parameter ablesen ►...
  • Seite 29 *AUS Versorgungsspannung zu ► Höhe der niedrig� Versorgungsspannung prüfen / korrigieren� ► Im 2-Leiter-Betrieb: Höhe der angeschlossenen Bürde prüfen / korrigieren� OUT1 Überstrom Schaltausgang 1� ► Schaltausgang 1 auf blinkt Kurzschluss oder Überstrom prüfen; Fehler beseitigen� OUT2 Überstrom Schaltausgang 2� ►...
  • Seite 30 Einstelltasten am Gerät ► Entriegelung vornehmen� verriegelt, Parameteränderung verweigert� C�Loc X Parametrierung über Taste ► Vor Parametrierung gesperrt, Parametrierung am Sensor die IO-Link- über IO-Link Kommunikation Kommunikation beenden� ist aktiv� S�Loc X Einstelltasten über ► Entriegeln von Sensor über Parametriersoftware Parametriersoftware�...
  • Seite 31 W162 X Gerätetemperatur zu niedrig Gerät außerhalb der (< -30 °C)� Spezifikation� ► Gerät isoliert einbauen� * Bei Unterspannung (Fehler Nr� W403) zeigt das Display nichts an� ** 2 = Out of Spec; 4 = Failure *** Diese Meldung erscheint nur im 3-Leiter-Betrieb� Im 2-Leiter-Betrieb wird Unterspannung erkannt und angezeigt�...
  • Seite 32 73% MEW* COF / tCOF ASP / tASP 0% MEW* AEP / tAEP 100% MEW* bAr / mbAr SELd FOU1 FOU2 0,06 0,03 0,00 0,00 * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des Sensors� Weitere Informationen unter www�ifm�com...
