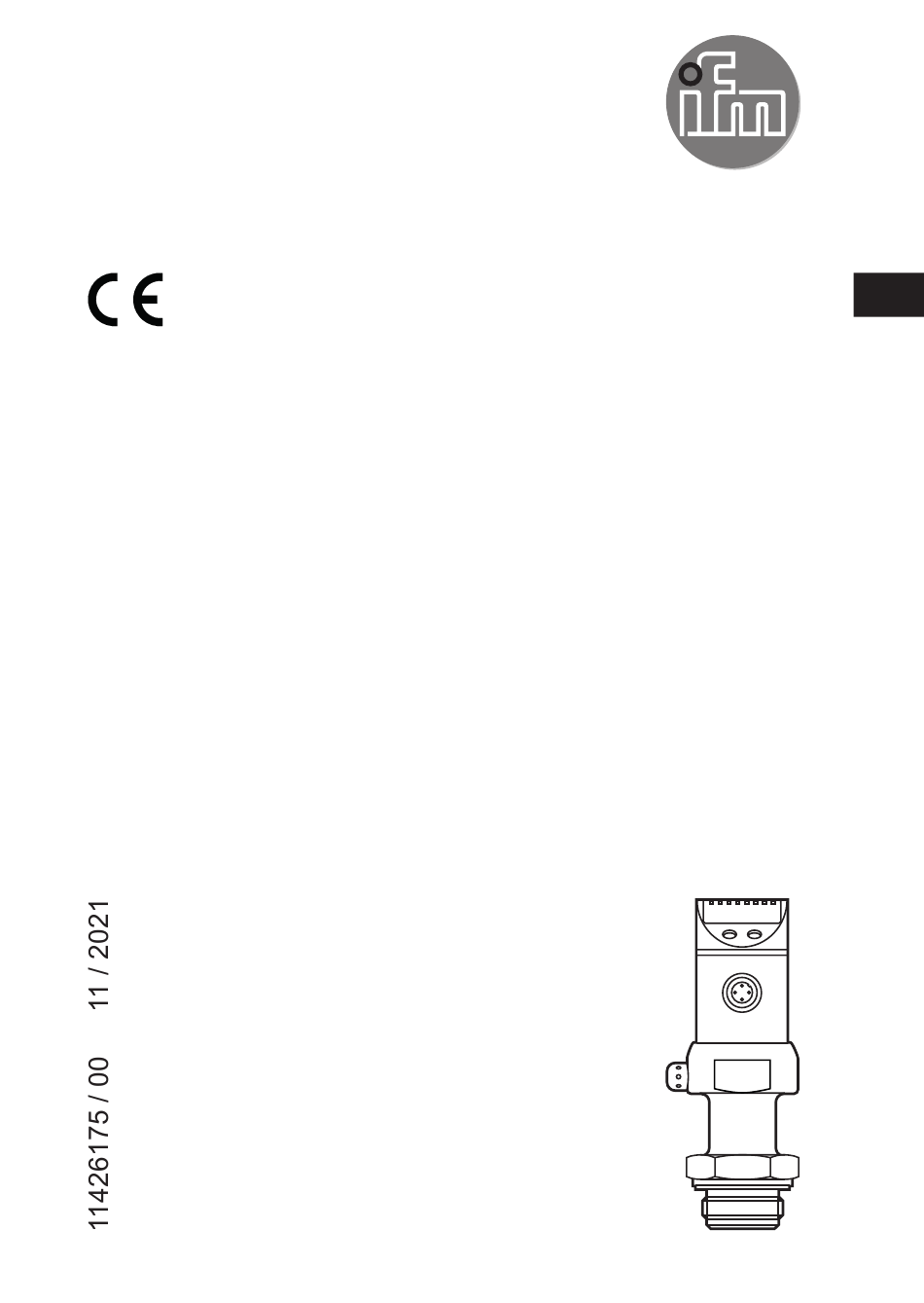

Betriebsanleitung
DE
Kombisensor für Pumpendiagnose
und Drucküberwachung
PIM093
PIM094

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PIM093

  • Seite 1 Betriebsanleitung Kombisensor für Pumpendiagnose und Drucküberwachung PIM093 PIM094...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Schnelleinstieg ����������������������������������������������������������������������������������������������������4 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 5 Funktion ���������������������������������������������������������������������������������������������������������������6 5�1 Auswertemöglichkeiten ����������������������������������������������������������������������������������6 5�2 Pumpenüberwachung ������������������������������������������������������������������������������������6 5�3 Drucküberwachung / Analogfunktion �������������������������������������������������������������8 5�4 Drucküberwachung / Schaltfunktion ��������������������������������������������������������������9 6 Montage �������������������������������������������������������������������������������������������������������������10 7 Elektrischer Anschluss ���������������������������������������������������������������������������������������12 8 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������13 9 Menü...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 4: Schnelleinstieg

    3 Schnelleinstieg Wichtig für optimale Pumpen- diagnose: Gerät möglichst nahe am Auslauf der Pumpe montieren� Anzeige und Bedienung Das Gerät besitzt eine 4-stellige alfanumerische Anzeige� Im Auslieferungszu- stand wechselt sie zwischen den beiden folgenden Anzeigen: Balkenanzeige Pumpendiagnose: = geringe Abweichung vom Normalbetrieb = starke Abweichung vom Normalbetrieb = Abweichung außerhalb des tolerierten Bereichs Aktueller Systemdruck in bar z�...
  • Seite 5 Gerät auf die Anlage einstellen (Teach-In) ► Anlage in Betrieb setzen und im Normalbetrieb fahren� ACHTUNG: Für den Teachvorgang muss der Druck mindestens 5% des Messbereichsendwerts betragen� Für ein sicheres Teach-In werden 10% des Messbereichsendwerts empfohlen� ► [PUMP] wählen, gewünschte Einstellung festlegen: [FAST] für schnelle Pumpen (mehr als 200 U/min),...
  • Seite 6: Bestimmungsgemäße Verwendung

    4 Bestimmungsgemäße Verwendung Das Gerät überwacht den Betriebszustand von Pumpen und den Systemdruck von Maschinen und Anlagen� Einsatzbereich Druckart: Relativdruck Angaben zu Druckfestigkeit und Berstdruck → Datenblatt. Statische und dynamische Überdrücke, die den angegebenen Überlast- druck überschreiten, sind durch geeignete Maßnahmen zu unterbinden� Der angegebene Berstdruck darf nicht überschritten werden�...
  • Seite 7 Beispiele für nicht normale Betriebsbedingungen: • Kavitation (bedingt durch Querschnittsverengung, z� B� bei Filterverstopfung, geschlossenem Schieber oder geringem Zulaufdruck)� • Luft-/Gasmitführung, Teiltrockenlauf oder Trockenlauf� • Pumpenverschleiß� • Blockade der Pumpe� Auswerten des Pulsationsmusters Display Ausgangsfunktion HSP1 SEn1 LSP1 OUT1 Pu = Zahlenwert Pulsation� Pu1 = Mittelwert der Pulsation im Normalbetrieb�...
  • Seite 8: 5�3 Drucküberwachung / Analogfunktion

    • Das im Normalbetrieb entstehende Pulsationsmuster wird erfasst� Es wird in einen Zahlenwert (Pu1) umgerechnet, den das Gerät als Normalwert speichert� Balkenanzeige: Offen � Der Normalwert kann automatisch durch Teachvorgang oder manuell festgelegt werden (→ 10.2). • Im laufenden Betrieb wird das Pulsationsmuster ständig überwacht� Weicht es vom Normalwert ab und überschreitet dabei den Toleranzbereich SEn1 (= die festgelegten Grenzen HSP1 und LSP1), ändert Ausgang 1 seinen Schaltzu- stand;...
  • Seite 9: 5�4 Drucküberwachung / Schaltfunktion

    Im eingestellten Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA / zwischen 20 und 4 mA� Weiter wird signalisiert: • Systemdruck oberhalb des Messbereich: - Ausgangssignal > 20 mA bei [OU2] = [I], - das Ausgangssignal fällt maximal bis auf 3,8 mA bei [OU2] = [InEG]� •...
  • Seite 10: Montage

    6 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist� ► Gerät möglichst nahe am Auslauf der Pumpe montieren� Möglichst waagerecht oder senkrecht nach unten montieren� Nur so wird das Pulsationsmuster optimal auf das Gerät übertragen� Durch Aseptoflex-Adapter ist das Gerät adaptierbar an unterschiedliche Prozessanschlüsse�...
  • Seite 11 Montage des Aseptoflex-Adapters ► Gewinde und Dichtfläche von Sensor und Adapter leicht mit Schmierpaste (D) einfetten� Die Paste muss für den vorliegenden Anwendungsbereich geeignet und zugel- assen sein, und sie muss mit den eingesetzten Elastomeren verträglich sein� Empfehlung: Klüberpaste UH1 84-201 mit USDA-H1-Freigabe für den Lebens- mittelbereich�...
  • Seite 12: Einschweißadapter

    Pin 2 (OUT2) • Analogausgang, wenn [OU2] = [I] oder [InEG] • Binärer Schaltausgang, wenn [OU2] = [Hno], [Hnc], [Fno] oder [Fnc] Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
  • Seite 13: Bedien- Und Anzeigeelemente

    8 Bedien- und Anzeigeelemente 3 4 5 6 Mode/Enter 1 bis 8: Indikator-LEDs - LED 1: grün = Anzeige des Systemdrucks in bar� - LED 2: grün = Anzeige des Systemdrucks in MPa� - LED 3: grün = Anzeige des Systemdrucks in PSI� - LED 4: nicht belegt�...
  • Seite 14: Menü

    9 Menü 9.1 Menüstruktur...
  • Seite 15: 9�2 Menü-Erläuterung

    9.2 Menü-Erläuterung PUMP Einstellen auf den Drehzahlbereich der überwachten Pumpe� tPu1 Normalwert für Pulsation teachen ( )� Empfindlichkeit der Pumpenüberwachung (Toleranzgrenzen für Über- / SEn1 Unterschreiten des Normalwerts)� Schaltfunktion für OUT1 (Pumpendiagnose): • Fensterfunktion / Schließer [Fno] oder Fensterfunktion / Öffner [Fnc]� Ausgangsfunktion für OUT2 (Überwachung des Systemdrucks): •...
  • Seite 16: Parametrieren

    10 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 10.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis gewünsch- ter Parameter angezeigt wird.
  • Seite 17 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] ange- zeigt wird. Mode/Enter Set ► Kurz [Set] drücken� > Der erste Parameter des Untermenüs Mode/Enter Set wird angezeigt (hier: [dAPu])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden�...
  • Seite 18: 10�2 Gerät Für Pumpendiagnose Konfigurieren

    10.2 Gerät für Pumpendiagnose konfigurieren 10.2.1 Anpassen an die Pumpe ► [PUMP] wählen, gewünschte Einstellung festlegen: [FAST] für schnelle Pumpen (mehr als 200 U/min), [SLOW] für langsame Pumpen (40���300 U/min)� Pumpen mit einer Drehzahl unter 40 U/min können nicht überwacht werden�...
  • Seite 19: Empfindlichkeit Anpassen (Optional)

    10.2.4 Empfindlichkeit anpassen (optional) ► [SEn1] wählen und Wert zwischen 1 und 20 einstellen� Der Wert legt die obere und untere Toleranzgrenze für Pulsation fest (1 = geringste, 20 = höchste Toleranz; → Abb. 10.2.2). ► Funktion erneut testen, SEn1-Wert bei Bedarf anpassen oder Diagnose- funktion optimieren →...
  • Seite 20: 10�3 Gerät Für Drucküberwachung Konfigurieren

    ► [LSP1] wählen und unteren Grenzwert für das Überwachungsfenster eingeben (→ Abb. 10.2.2). Er muss kleiner oder gleich dem notierten Minimalwert sein� Je weiter LSP1 unter dem notierten Minimalwert liegt, desto größer ist die Toleranz gegenüber Schwankungen des Pulsationswerts� ACHTUNG: [HSP1] muss stets größer sein als [Pu1], [LSP1] muss stets kleiner sein als [Pu1]�...
  • Seite 21: 10�4 Benutzereinstellungen (Optional)

    10.3.3 Schaltgrenzen festlegen ► [SP2] wählen und Wert einstellen, bei dem der Ausgang schaltet� ► [rP2] wählen und Wert einstellen, bei dem der Ausgang zurückschaltet� rP2 ist stets kleiner als SP2� Es können nur Werte eingegeben werden, die unter dem Wert für SP2 liegen� Optional: Schaltsignal “Drucküberwachung”...
  • Seite 22: 10�5 Service-Funktionen

    10.5 Service-Funktionen 10.5.1 Ablesen der Min-/Maxwerte für Systemdruck ► [HI] oder [LO] wählen, kurz [Set] drücken� [HI] = Maximalwert, [LO] = Minimalwert� Speicher löschen: ► [HI] oder [LO] wählen� ► [SET] drücken und gedrückt halten, bis [----] angezeigt wird� ► Kurz [MODE/ENTER] drücken� 10.5.2 Alle Parameter auf Werkseinstellung zurücksetzen ►...
  • Seite 23: 11�2 Wechsel Der Anzeige Im Run-Modus

    11.2 Wechsel der Anzeige im Run-Modus Bei Einstellung auf Wechselanzeige ( ↔ ; [SELd] = [P PU]): ► Kurz [Set] drücken� > Anzeige des aktuellen Pulsationswerts in % (z� B� ) für 4 min� Bei Einstellung auf Druckanzeige ( ; [SELd] = [P]): ►...
  • Seite 24: Einstellbereiche

    12 Einstellbereiche Oberer (SP2) / unterer Grenzwert (rP2) für Systemdruck; Analogstartpunkt (ASP) / Analogendpunkt (AEP) für Systemdruck ΔP -0,96 25,00 -1,00 24,96 -1,00 18,74 5,24 25,00 0,02 -13,8 362,7 -14,4 362,1 -14,4 271,8 76,2 362,7 MPa -0,096 2,500 -0,100 2,496 -0,100 1,874 0,524 2,500 0,002 -0,98 10,00 -1,00...
  • Seite 25: Werkseinstellung

    SEn1 0% MEW* 100% MEW* 25% MEW* 23% MEW* dAPu HSP1 800,0 640,0 LSP1 480,0 PumF 0,06 0,00 SELd P Pu * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar Weitere Informationen unter www�ifm�com...
