Betriebsanleitung
DE

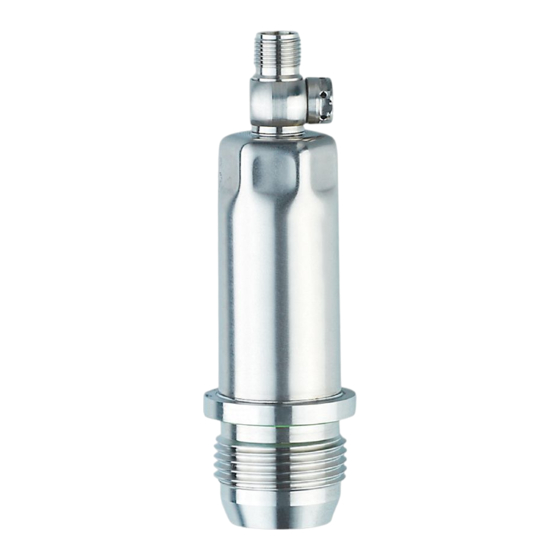

Elektronischer Drucksensor
PM16xx
PM17xx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PM16 Serie

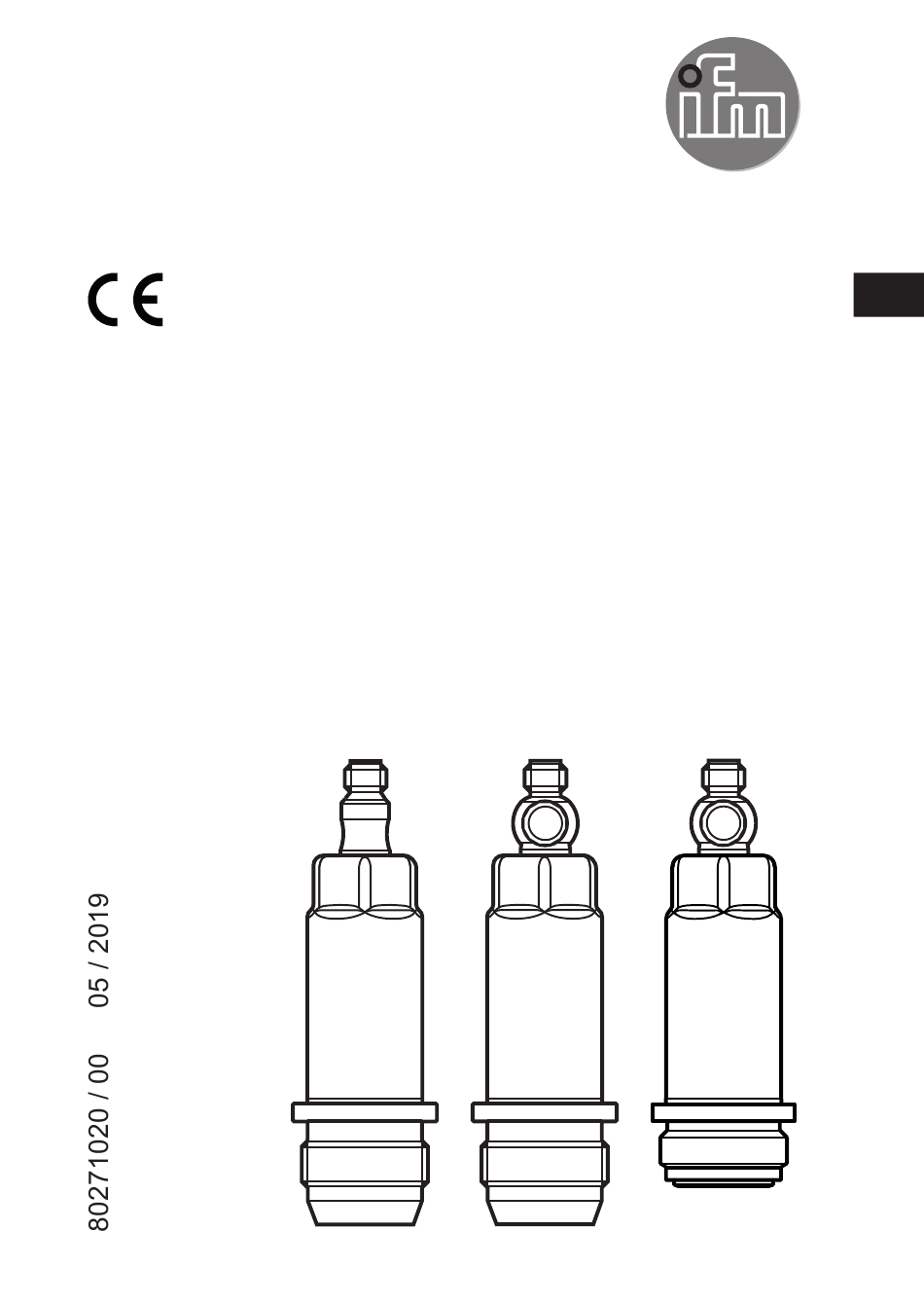

  • Seite 1 Betriebsanleitung Elektronischer Drucksensor PM16xx PM17xx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������6 4�1 IO-Link �����������������������������������������������������������������������������������������������������������7 4�1�1 Allgemeine Informationen ���������������������������������������������������������������������7 4�1�2 Funktionen die nur über die IO-Link Kommunikation zur Verfügung stehen ���������������������������������������������������������������������������������������������������7 4�1�3 Inbetriebnahme über IO-Link ����������������������������������������������������������������7 4�1�4 Prozessdaten über IO-Link �������������������������������������������������������������������8 4�2 Definierter Zustand im Fehlerfall �������������������������������������������������������������������8...
  • Seite 3: Vorbemerkung

    7�4 Benutzereinstellungen (Optional) ����������������������������������������������������������������21 7�4�1 Dämpfung für den Analogausgang festlegen �������������������������������������21 7�4�2 Dämpfung für das Schaltsignal festlegen �������������������������������������������21 7�4�3 Nullpunkt-Kalibrierung ������������������������������������������������������������������������21 7�4�4 Liste der Parameter ����������������������������������������������������������������������������22 7�5 Diagnose-Funktionen ����������������������������������������������������������������������������������22 7�5�1 Ablesen der Min- / Maxwerte für Systemdruck �����������������������������������22 8 Betrieb ���������������������������������������������������������������������������������������������������������������23 9 Fehlerbehebung�������������������������������������������������������������������������������������������������23 10 Technische Daten und Maßzeichnung �������������������������������������������������������������24 11 Wartung, Instandsetzung, Entsorgung �������������������������������������������������������������24...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�...
  • Seite 5: 3�1 Einsatzbereich

    3.1 Einsatzbereich Druckart: Relativdruck Druckfestigkeit Bestellnummer Messbereich (max. zulässiger Berstdruck Druck) * Drucksensoren mit G1 Aseptoflex Vario entsprechend den Hygienevorgaben 3A und EHEDG zertifiziert PM1703 -1���25 -14,6…362,6 1450 5075 PM1714 -1���16 -14,6…232 1085 3625 PM1704 -1���10 -14,5…145 2175 PM1715 -1���6 -14,5…87 1450 PM1705...
  • Seite 6: Funktion

    Druckfestigkeit Bestellnummer Messbereich (max. zulässiger Berstdruck Druck) * mbar mbar PM1609 -1000���1000 -14,5���14,5 10000 PM1607 -50���1000 -0,73���14,5 10000 PM1608 -12,5���250 -0,182���3,626 6000 PM1689 -5���100 -0,073���1,450 4000 Bei statischem Überlastdruck� MPa = (Messwert in bar) ÷ 10 kPa = (Messwert in bar) x 100 Nicht einsetzbar in Anlagen, welche die Kriterien erfüllen müssen für Punkt E1�2 / 63-03 der 3A-Norm 63-03�...
  • Seite 7: 4�1 Io-Link

    Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software stehen unter www�ifm�com bereit� 4.1.2 Funktionen die nur über die IO-Link Kommunikation zur Verfügung stehen • Gerätetemperatur: Die interne Temperatur des Sensors kann über den A-zyklischen IO-Link Kanal ausgelesen werden •...
  • Seite 8: 4�1�4 Prozessdaten Über Io-Link

    4.1.4 Prozessdaten über IO-Link Alle Prozessdaten stehen über IO-Link zur Verfügung: • Das Gerät ist ausgelegt für volle bidirektionale Kommunikation� • Folgende Möglichkeiten stehen zur Verfügung: - Fernanzeige: Aktuellen Systemdruck auslesen und anzeigen� - Fernparametrierung: Aktuelle Parametereinstellung auslesen und verändern über IO-Link-Parametrierung (→...
  • Seite 9 [mA] 21,5 20,5 [% MEW] -1,25 100 103,13 Abb� 1: Ausgangskennlinie Analogausgang nach Namur Analogsignal Messwert Messbereich Skalierter Messbereich Signalisierung Fehler 21�5 mA (→ 9 Fehlerbehebung) Druck MAW: Messbereichsanfangswert bei nicht skaliertem Messbereich� MEW: Messbereichsendwert bei nicht skaliertem Messbereich ASP: Analogstartpunkt bei skaliertem Messbereich AEP Analogendpunkt bei skaliertem Messbereich Anzeigebereich unterschritten Anzeigebereich überschritten...
  • Seite 10: Montage

    5 Montage ► Vor Ein- und Ausbau des Geräts sicherstellen, dass die Anlage druckfrei ist und sich kein Medium in der Rohrleitung befindet� ► Gefahren beachten, die von extremen Anlagen- / Medientemperaturen ausgehen können� ► Bei einem vertieften Einbau des Sensors einen offenen Ringschlüssel, oder eine Sechskant-Stecknuss mit passender Innenkontur verwenden�...
  • Seite 11: 5�1 G1A Aseptoflex Vario Adaption (Pm17Xx)

    5.1 G1A Aseptoflex Vario Adaption (PM17xx) ► Gerät mit Prozessadapter in den Prozessanschluss einsetzen und mit einem Schraubenschlüssel festziehen� Informationen zu verfügbaren Adaptern unter www�ifm�com� ► Anleitung des Adapters beachten� ► Eine für die Anwendung geeignete und zugelassene Schmierpaste verwenden�...
  • Seite 12: 5�2 Einsatz Im Hygienebereich Nach 3A

    Montage durch Prozessadapter mit Metall-auf-Metall-Dichtung Bestell-Nr� E337xx / E338xx Eine langzeitstabile, wartungsfreie und spaltfreie Dichtwirkung bei Metall-auf-Metall-Dichtung besteht nur für einmalige Montage� ► Wird eine mehrmalige Montage der Dichtstelle notwendig, ist ein neuer Adapter zu verwenden� Montage an G 1-Flansch / G 1-Muffe Der Sensor wird durch den rückwärtigen Dichtring am Prozessanschluß...
  • Seite 13: 5�3 Einsatz Im Hygienebereich Nach Ehedg

    5.3 Einsatz im Hygienebereich nach EHEDG Der Sensor ist bei entsprechender Installation für CIP (cleaning in process) geeignet� ► Einsatzgrenzen (Temperatur- und Werkstoffbeständigkeit) laut Datenblatt beachten� ► Auf EHEDG-konforme Einbindung des Sensors in die Anlage achten: ► Selbstentleerende Installation anwenden� ►...
  • Seite 14: 5�4 G1A Dichtkonus Adaption (Pm16Xx)

    5.4 G1A Dichtkonus Adaption (PM16xx) Informationen zu verfügbaren Adaptern unter www�ifm�com� ► Anleitung des Adapters beachten� Eine Garantie für langzeitstabile und somit wartungsfreie, spaltfreie Dichtwirkung der metallischen Abdichtung besteht nur für einmalige Montage� Das Gerät ist adaptierbar an unterschiedliche Prozessanschlüsse�...
  • Seite 15: 5�5 Entlüftungsmembrane Mit Schutzkappe (Nicht Pm1602)

    Montage durch Adapter G 1 auf G ½ Bestell-Nr E30116 Informationen zu verfügbaren Adaptern unter www�ifm�com� ► Anleitung des Adapters beachten� ► Eine für die Anwendung geeignete und zugelassene Schmierpaste verwenden� ► Empfohlenes Anzugsdrehmoment 20 Nm� 5.5 Entlüftungsmembrane mit Schutzkappe (nicht PM1602) 5.5.1 Funktion Entlüftungsmembrane...
  • Seite 16: 5�6 Filterabdeckung

    Um eine optimale Funktion des Druckausgleichselement zu gewährleisten, muss die Filterabdeckung wie in Abb� 1 ausgerichtet werden� ► Ideale Ausrichtung (1): Filterabdeckung in waagerechter Position� Die Entlüftungsmembrane (2) in der Filterabdeckung steht senkrecht� ► Maximale Neigung: 30° (3) Abb� 1: Ausrichtung 5.6 Filterabdeckung Filterabdeckung ersetzen: 1 Wechsel der Filterabdeckung incl�...
  • Seite 17 Bei Verwendung der geschlossenen Abdeckkappe ist kein Druckausgleich der Meßzelle mehr gegeben� Daher Meßabweichungen durch: • Schwankungen des Atmosphärendrucks • Schwankungen des Geräteinnendrucks bei Temperaturänderungen (Δ 10 K ≤ 30 mbar).
  • Seite 18: Elektrischer Anschluss

    6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Adernfarben 2-Leiter-Betrieb (2L) braun WH weiß...
  • Seite 19: Parametrieren

    ► Gerät in Betrieb nehmen� Einstellbare Parameter (→ 7.4.4)� 7.2 Parametrieren über Memory Plug Über einen Memory Plug (ifm-Speichermodul) kann ein Parametersatz auf das Gerät geschrieben / vom Gerät aufgenommen werden → www.ifm.com. Der Sensor muss sich im Auslieferungszustand befinden, damit er vom...
  • Seite 20: 7�3 Offset Teachen Mit Teachtaster

    ► Gerät in Betrieb nehmen� Einstellbare Parameter (→ 7.4.4)� Weitere Information zum Memory Plug stehen in der jeweiligen technischen Dokumentation zur Verfügung → www.ifm.com. 7.3 Offset teachen mit Teachtaster Über einen externen Teachtaster (E30425) kann eine Nullpunkt-Kalibrierung (Calibration offset) vorgenommen werden� Der anstehende Meßwert wird als interner Nullpunkt übernommen, sofern dieser Meßwert innerhalb +/- 3% der...
  • Seite 21: 7�3�1 Analogwert Skalieren

    7.3.1 Analogwert skalieren ► [ASP2] wählen und Wert einstellen, bei dem 4 mA ausgegeben werden� [ASP2] ► [AEP2] wählen und Wert einstellen, bei dem 20 mA ausgegeben werden� Mindestabstand zwischen ASP2 und AEP2 = 20 % der Messspanne [AEP2] (Skalierungsfaktor 5)� 7.3.2 Standard-Maßeinheit festlegen (optional) ►...
  • Seite 22: 7�4�4 Liste Der Parameter

    7.4.4 Liste der Parameter Parameter Funktion Analogstartpunkt ASP2 Messwert, bei dem 4 mA ausgegeben werden� Analogendpunkt AEP2 Messwert, bei dem 20 mA ausgegeben werden Mindestabstand zwischen ASP und AEP = 20 % der Messspanne � Standard-Maßeinheit für Systemdruck (Anzeige): [bAr] / [mbar] / [MPA] / [kPA] / [PSI] / [mWS] / [inH2O] Wählbare Maßeinheiten sind vom jeweiligen Gerät abhängig�...
  • Seite 23: Betrieb

    Warnungen und Fehlerzustände werden über IO-Link signalisiert� Bei Ausfall eines Prozesswertes stehen die anderen Prozesswerte weiterhin zur Verfügung� Über IO-Link stehen zusätzliche Diagnosefunktionen zur Verfügung� → IODD Schnittstellbeschreibung unter www.ifm.com. IO-Link Fehlercodes sind der IODD zu entnehmen Verhalten Beschreibung Fehlerbehebung...
  • Seite 24: Technische Daten Und Maßzeichnung

    10 Technische Daten und Maßzeichnung Technische Daten und Maßzeichung unter www�ifm�com� 11 Wartung, Instandsetzung, Entsorgung ► Eine Instandsetzung des Geräts ist nicht möglich� ► Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen� ► Bei Rücksendungen dafür sorgen, dass das Gerät frei ist von gefährlichen und giftigen Stoffen�...
  • Seite 25 Weitere Informationen unter www�ifm�com...
