Betriebsanleitung
DE
Elektronischer Drucksensor
PF265x

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PF265 Serie

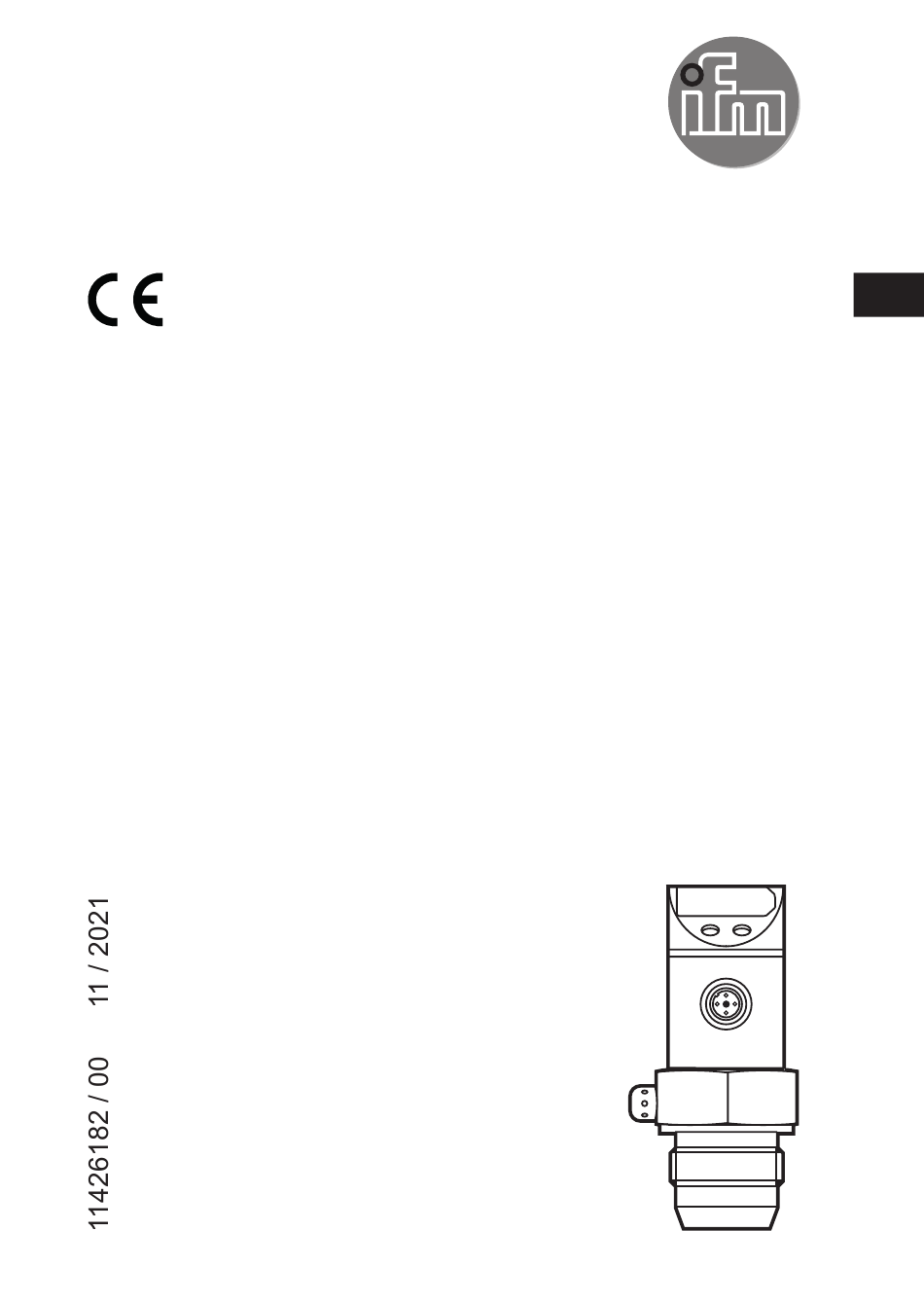

  • Seite 1 Betriebsanleitung Elektronischer Drucksensor PF265x...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������4 4 Funktion ���������������������������������������������������������������������������������������������������������������4 4�1 Verarbeiten der Messsignale �������������������������������������������������������������������������4 4�2 Drucküberwachung / Schaltfunktion ��������������������������������������������������������������5 4�3 Drucküberwachung / Analogfunktion �������������������������������������������������������������5 5 Montage ���������������������������������������������������������������������������������������������������������������7 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������9 7 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������10 8 Menü...
  • Seite 3: Vorbemerkung

    10�1 Einstellung der Parameter ablesen �����������������������������������������������������������17 10�2 Fehleranzeigen ������������������������������������������������������������������������������������������17 10�3 Reinigen der Filterabdeckung ��������������������������������������������������������������������18 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise •...
  • Seite 4: Bestimmungsgemäße Verwendung

    • Montage, elektrischer Anschluss, Inbetriebnahme, Programmierung, Konfiguration, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführen� • Geräte und Kabel wirksam vor Beschädigung schützen� • Einsatz in gasförmigen Medien bei Drücken > 25 bar nur auf Anfrage� 3 Bestimmungsgemäße Verwendung Das Gerät überwacht den Systemdruck in Anlagen�...
  • Seite 5: 4�2 Drucküberwachung / Schaltfunktion

    4.2 Drucküberwachung / Schaltfunktion OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestellten Schaltgrenzen (SPx, rPx)� Dabei sind folgende Schaltfunktionen wählbar: • Hysteresefunktion / Schließer: [OUx] = [Hno] (→ Abb. 1). • Hysteresefunktion / Öffner: [OUx] = [Hnc] (→ Abb. 1). Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand der Rückschaltpunkt (rPx)�...
  • Seite 6 Stromausgang Werkseinstellung Messbereich skaliert I [mA] I [mA] P = Systemdruck, MEW = Messbereichsendwert Im eingestellten Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA� Weiter wird signalisiert: • Systemdruck oberhalb des Messbereich: Ausgangssignal > 20 mA� • Systemdruck unterhalb des Messbereichs: Ausgangssignal 4 bis 3,2 mA� Spannungsausgang Werkseinstellung Messbereich skaliert...
  • Seite 7: Montage

    5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist� ► Gewinde des Sensors mit einer für den vorliegenden Anwendungsbereich geeigneten und zugelassenen Schmierpaste leicht einfetten� ► Gerät in einen G 1-Prozessanschluss einsetzen� ► Mit einem Schraubenschlüssel festziehen�...
  • Seite 8 Montage des Adapters ► Kontaktflächen zwischen Sensor und Adapter mit einer für den vorliegenden Anwendungsbereich geeigneten und zugelassenen Schmierpaste leicht einfetten� ► Gerät in den Adapter einschrauben, bis es handfest sitzt� Dabei mechanische Einwirkungen auf die Dichtflächen vermeiden� ► Gerät + Adapter in eine Klemmvorrichtung (D) spannen�...
  • Seite 9: Elektrischer Anschluss

    1 x p-schaltend / 1 x analog 1 x n-schaltend / 1 x analog 2: OUT2 2: OUT2 4: OUT1 4: OUT1 Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
  • Seite 10: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente Mode/Enter 1: 7-Segment-Anzeige - Anzeige des Systemdrucks - Anzeige der Parameter und Parameterwerte� 2: 2 x LED rot - Anzeige des Schaltzustands; leuchtet, wenn Ausgang I / II durchgeschaltet ist� 3: Taste Set - Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)�...
  • Seite 11: Menü

    8 Menü 8.1 Menüstruktur OU2 = Hno, Hnc, Fno, Fnc OU2 = I, U...
  • Seite 12: 8�2 Menü-Erläuterung

    8.2 Menü-Erläuterung SP1/rP1 Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 schaltet� Ausgangsfunktion für OUT1: • Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ��] oder Fensterfunktion [F ��], jeweils Schließer [� no] oder Öffner [� nc]� Ausgangsfunktion für OUT2: • Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ��] oder Fensterfunktion [F ��], jeweils Schließer [�...
  • Seite 13: Parametrieren

    9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis Mode/Enter Set gewünschter Parameter angezeigt wird.
  • Seite 14: 9�2 Anzeige Konfigurieren (Optional)

    • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2 ► [Mode/Enter] drücken, bis [EF] angezeigt wird� ► Kurz [Set] drücken > Der erste Parameter des Untermenüs wird angezeigt (hier: [HI])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehleingaben verhindert werden�...
  • Seite 15: 9�3 Ausgangssignale Festlegen

    9.3 Ausgangssignale festlegen 9.3.1 Ausgangsfunktionen festlegen ► [OU1] wählen und Schaltfunktion einstellen: - [Hno] = Hysteresefunktion/Schließer, - [Hnc] = Hysteresefunktion/Öffner, - [Fno] = Fensterfunktion/Schließer, - [Fnc] = Fensterfunktion/Öffner� ► [OU2] wählen und Ausgangsfunktion einstellen: - [Hno] = Hysteresefunktion/Schließer, - [Hnc] = Hysteresefunktion/Öffner, - [Fno] = Fensterfunktion/Schließer, - [Fnc] = Fensterfunktion/Öffner, - [I] = druckproportionales Stromsignal 4…20 mA,...
  • Seite 16: 9�4�2 Zurücksetzen Der Kalibrierdaten (Calibration Reset)

    9.4.2 Zurücksetzen der Kalibrierdaten (Calibration reset) ► [CAr] wählen� ► [Set] drücken und gedrückt halten, bis [---] angezeigt wird� ► Kurz [Mode/Enter] drücken� 9.4.3 Verzögerungszeit für die Schaltausgänge festlegen [dS1] / [dS2] = Einschaltverzögerung für OUT1 / OUT2� [dr1] / [dr2] = Ausschaltverzögerung für OUT1 / OUT2� ►...
  • Seite 17: Betrieb

    10 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und gibt Ausgangssignale entsprechend den eingestellten Parametern� Betriebsanzeigen → 7 Bedien- und Anzeigeelemente� 10.1 Einstellung der Parameter ablesen ►...
  • Seite 18: Reinigen Der Filterabdeckung

    Der Stutzen (A) sollte nur von fachkundigem Personal und mit großer Sorgfalt gereinigt werden� Etwaige Mediumsrückstände dürfen nicht verdichtet und in den Stutzen gepresst werden� Sie könnten das Filtersystem verstopfen und die Messgenauigkeit des Sensors beeinträchtigen� ► Filterabdeckung wieder fest aufschrauben� Weitere Informationen unter www�ifm�com...
