Elektronischer Drucksensor

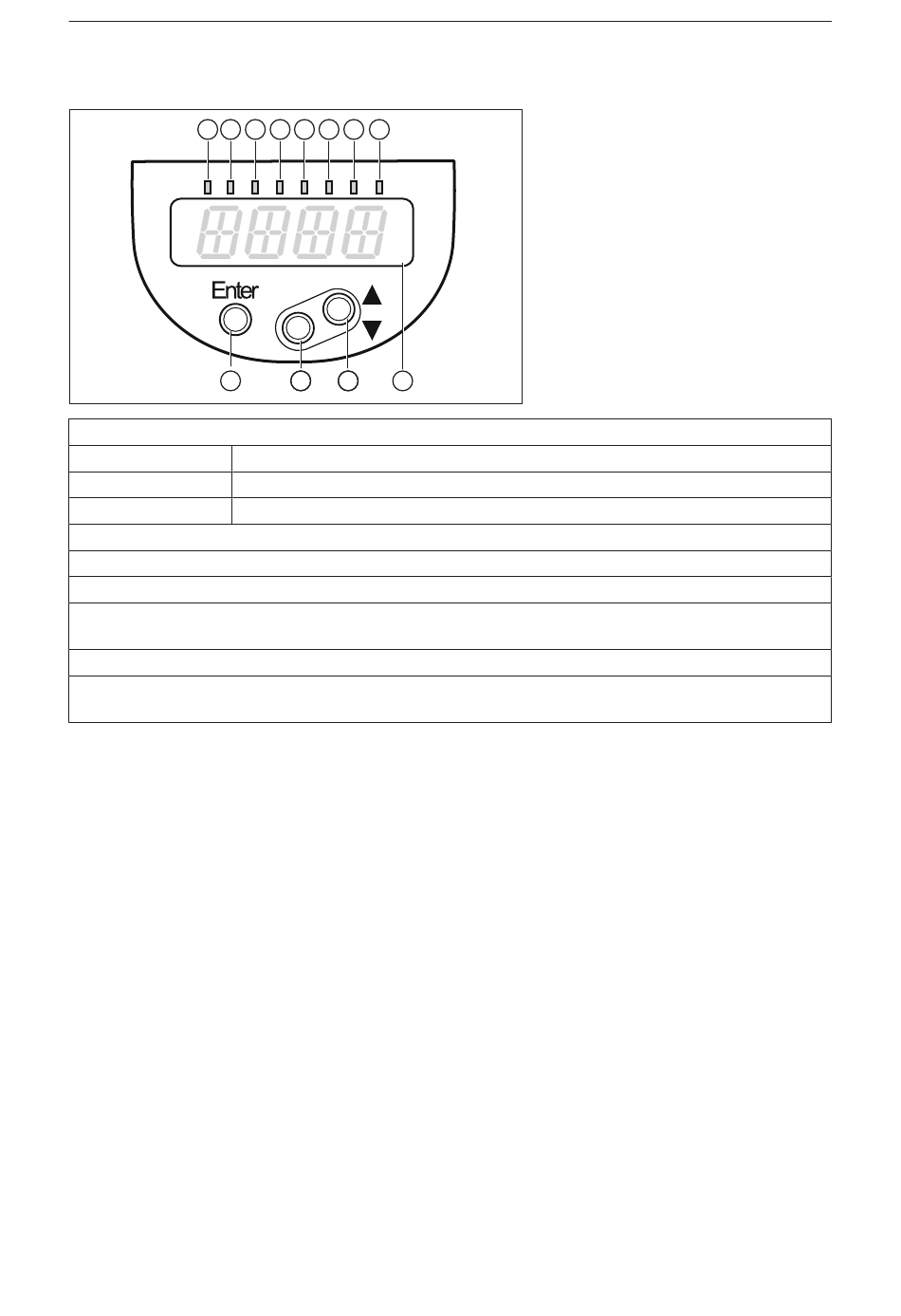

7 Bedien- und Anzeigeelemente
1
2
9
1 bis 8: Indikator-LEDs
LED 1 – 6
Maßeinheit des Prozesswertes Druck (Belegung ist gerätespezifisch).
LED 7
Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 durchgeschaltet ist).
LED 8
Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 durchgeschaltet ist).
9: Taste (Enter)
Anwahl der Parameter und Bestätigung der Parameterwerte
10 bis 11: Pfeiltasten hoch [▲] und runter [▼]
Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck).
Eingabe-Abbruch oder Menü-Rücksprung: [▲] + [▼] gleichzeitig betätigen.
12: Alphanumerische Anzeige, 4-stellig
Anzeige: Aktuell gemessener Systemdruck
Anzeige: Parameter und Parameterwerte
3
4
5
6
7
8
10
11
12
PI17xx
17
