Betriebsanleitung
DE

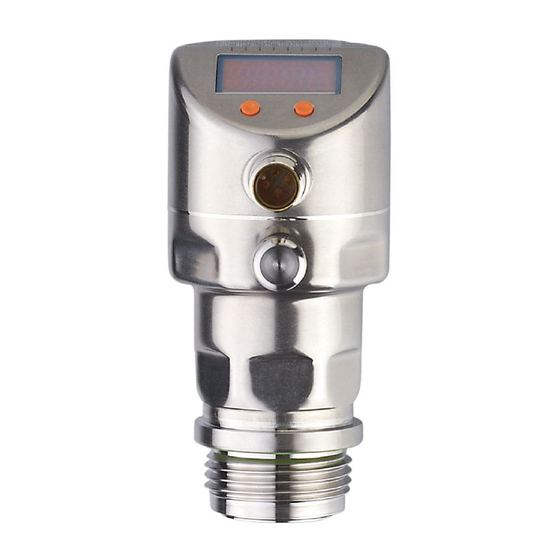

Elektronischer Drucksensor
PI27xx

Werbung

loading

Inhaltszusammenfassung für ifm PI27 Serie

  • Seite 1 Betriebsanleitung Elektronischer Drucksensor PI27xx...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������6 4�1 Betriebsarten �������������������������������������������������������������������������������������������������6 4�1�1 2-Leiter-Betrieb �������������������������������������������������������������������������������������6 4�1�2 3-Leiter-Betrieb �������������������������������������������������������������������������������������6 4�2 Schaltfunktion (nur im 3-Leiter-Betrieb) ���������������������������������������������������������7 4�3 Analogfunktion �����������������������������������������������������������������������������������������������7 4�4 Kundenseitige Kalibrierung ����������������������������������������������������������������������������8 5 Montage �������������������������������������������������������������������������������������������������������������10 5�1 Geräte mit Prozessanschluss G1 / Aseptoflex Vario �����������������������������������10 5�2 Einsatz im Hygienebereich nach 3A ������������������������������������������������������������12...
  • Seite 3 9�3 Ausgangssignale festlegen ��������������������������������������������������������������������������27 9�3�1 Ausgangsfunktionen festlegen ������������������������������������������������������������27 9�3�2 Schaltgrenzen festlegen ���������������������������������������������������������������������27 9�3�3 Analogwert für OUT2 skalieren �����������������������������������������������������������27 9�4 Benutzereinstellungen (optional) �����������������������������������������������������������������28 9�4�1 Nullpunkt-Kalibrierung durchführen ���������������������������������������������������28 9�4�2 Fehlerverhalten der Ausgänge einstellen �������������������������������������������28 9�4�3 Verzögerungszeit für die Schaltausgänge festlegen ��������������������������29 9�4�4 Schaltlogik für die Schaltausgänge festlegen �������������������������������������29 9�4�5 Dämpfung für das Schaltsignal festlegen �������������������������������������������29 9�4�6 Dämpfung für das Analogsignal festlegen ������������������������������������������29 9�4�7 Messwertkurve kalibrieren ������������������������������������������������������������������29...
  • Seite 4 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 5 3 Bestimmungsgemäße Verwendung Das Gerät misst und überwacht den Systemdruck in Anlagen� 3.1 Einsatzbereich Druckart: Relativdruck Bestell- Zulässiger Messbereich Berstdruck nummer Überdruck PI2793 -1���25 -14,4���362,7 1450 5075 PI2714 -1���16 -14,6���232 1085 3625 PI2794 -1���10 -14,5���145 2175 PI2715 -1���6 -14,5���87 1450 PI2795 -1���4 -14,5���58...
  • Seite 6 - Fernanzeige: Aktuellen Systemdruck auslesen und anzeigen� - Fernparametrierung: Aktuelle Parametereinstellung auslesen und verändern� - Mit FDT-Service-Programm ifm Container kann die aktuelle Parametrierung gespeichert und auf weitere Geräte des gleichen Typs übertragen werden� Die Programmbibliothek der verfügbaren DTM-Objekte ist abrufbar unter www�ifm�com�...
  • Seite 7 4.2 Schaltfunktion (nur im 3-Leiter-Betrieb) OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestellten Schaltgrenzen (SPx, rPx)� Dabei sind folgende Schaltfunktionen wählbar: • Hysteresefunktion / Schließer: [OUx] = [Hno] (→ Abb. 1). • Hysteresefunktion / Öffner: [OUx] = [Hnc] (→ Abb. 1). Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand der Rückschaltpunkt (rPx)�...
  • Seite 8 • Teachen des Analogendpunkts [tAEP] oder Einstellen des Parameters [AEP] legt fest, bei welchem Messwert das Ausgangssignal 20 mA beträgt (4 mA bei [InEG])� Mindestabstand zwischen [ASP] und [AEP] = 25% des Messbereichsendwerts (Turn-Down 1:4); für PI2799: 25% der Messspanne� Werkseinstellung Messbereich skaliert I [mA]...
  • Seite 9 • Die Nullpunkt-Kalibrierung [COF] beeinflusst die Kalibration der Messwertkurve. Empfehlung: [COF] auf 0 setzen (→ 9.4.1 [COF]), dann Messwertkurve kalibrieren� Nach einer Änderung kann die Kalibrierung auf Werkseinstellung zurückgesetzt werden (→ 9.5.2 [rES]). • P = gemessener Druck; P‘ = modifizierter Messwert •...
  • Seite 10 5.1 Geräte mit Prozessanschluss G1 / Aseptoflex Vario ► Gerät mit Prozessadapter in den Prozessanschluss einsetzen und mit einem Schraubenschlüssel festziehen� Informationen zu verfügbaren Adaptern unter www�ifm�com� ► Anleitung des Adapters beachten� ► Eine für die Anwendung geeignete und zugelassene Schmierpaste verwenden�...
  • Seite 11 Montage durch Einschweißadapter mit Dichtring (hygienekonform) ► Zur Einhaltung der Hygienevorgaben Prozesssadapter mit Leckagebohrung verwenden� ► Darauf achten, dass sich der Prozessadapter beim Einschweißen nicht verzieht� Einschweißdorn E30452 verwenden� ► Die Dichtkante darf auch bei nachträglicher Oberflächenbehandlung in keiner Weise beeinträchtigt werden� (→...
  • Seite 12 5.2 Einsatz im Hygienebereich nach 3A Für Geräte mit 3A-Zulassung gilt: ► Für den Prozessanschluss nur Adapter mit 3A-Zulassung verwenden� ► Das Gerät darf nicht am tiefsten Punkt der Rohrleitung oder des Behälters (→ Position 5) eingebaut werden, damit das Medium aus dem Bereich des Messelements abfließen kann�...
  • Seite 13 ► Zur Totraumvermeidung Abmessungen einhalten: L < (D)� 1: Leckagebohrung 5.4 Entlüftungsmembrane 5.4.1 Funktion Entlüftungsmembrane Die Entlüftungsmembrane sichert die Relativdruckmessung ab, da barometrische und temperaturbedingte Druckänderungen in der Meßzelle zur Umgebung ausgeglichen werden� Die Entlüftungsmembrane wird durch eine verschraubte Filterabdeckung mit umlaufenden Bohrungen vor Beschädigungen geschützt�...
  • Seite 14 5.4.2 Ausrichtung Bei senkrechter Einbaulage des Sensors entweicht das Kondensat schwerkraftbedingt durch die Öffnungen der Filterabdeckung� Bei waagerechtem Einbau des Sensors und einem nach oben oder unten ausgerichtetem Display, ist das Entweichen des Kondensats über die Filterabdeckung vermindert, da sich diese am obersten oder untersten Punkt befindet (→...
  • Seite 15 ► Verschmutzung und Feuchtigkeit während des Wechsels vermeiden ► Gewinde vorsichtig und rückstandsfrei reinigen ► Klebefläche am Sensor nicht beschädigen ► Ausrichtung Filterabdeckung beachten (→ Montageanleitungen E30139 / 30467) Bei Verwendung der geschlossenen Filterabdeckung ist kein Druckausgleich der Meßzelle mehr gegeben� Daher Meßabweichungen durch: •...
  • Seite 16 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: 6.1 Anschluss für 2-Leiter-Betrieb Adernfarben braun weiß...
  • Seite 17 Beispielbeschaltung 1 x p-schaltend / 1 x analog 1 x n-schaltend / 1 x analog 2: OUT2 2: OUT2 4: OUT1 4: OUT1 Ist im Menü unter OU2 Analogsignal Strom (I) angewählt und der Ausgang nicht angeschlossen (Widerstand = unendlich), wird die Fehlermeldung W532 in Intervallen angezeigt�...
  • Seite 18 10: Taste Set - Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)� 11: Taste Mode/Enter - Anwahl der Parameter und Bestätigen der Parameterwerte� 8 Menü 8.1 Menüstruktur: Hauptmenü 1: Übergang zu Menü-Ebene 2 (Erweiterte Funktionen) Grau unterlegte Menüpunkte ( SP1 ) sind im 2-Leiter-Betrieb nicht aktiv...
  • Seite 19 8.2 Erläuterung zum Hauptmenü SP1/rP1* Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 schaltet� OU1* Ausgangsfunktion für OUT1: • Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ��] oder Fensterfunktion [F ��], jeweils Schließer [� no] oder Öffner [� nc]� Ausgangsfunktion für OUT2: •...
  • Seite 20 8.3 Menüstruktur: Ebene 2 (Erweiterte Funktionen) 1: Übergang zum Hauptmenü; 2: Übergang zu Menü-Ebene 3 (Simulation) Grau unterlegte Menüpunkte ( ASP ) sind im 2-Leiter-Betrieb nicht aktiv...
  • Seite 21 8.4 Erläuterung zu Menü-Ebene 2 Standard-Maßeinheit für Systemdruck� Anzeigemodus: SELd • Druck in der Einheit, die in [Uni] eingestellt ist� • Druck in % der eingestellten Skalierung des Analogausgangs� Analogstartpunkt für Systemdruck: Messwert, bei dem 4 mA ausgegeben werden (20 mA bei [OU2] = [InEG])� Analogendpunkt für Systemdruck: Messwert, bei dem 20 mA ausgegeben werden (4 mA bei [OU2] = [InEG])�...
  • Seite 22 8.5 Menüstruktur: Ebene 3 (Simulation) Bei Einstellung SEL = OU 1...60 min Bei Einstellung SEL = Proc 1...60 min 2: Übergang zu Menü-Ebene 2 (Erweiterte Funktionen) Grau unterlegte Menüpunkte ( S�OU1 ) sind im 2-Leiter-Betrieb nicht aktiv...
  • Seite 23 8.6 Erläuterung zu Menü-Ebene 3 Bei Einstellung SEL = OU Zustand, der simuliert werden soll: • Ausgangsfunktionen [OU]� S�OU1* Simulationswerte für OUT1; nur aktiv im 3-Leiter-Betrieb und wenn [SEL] = [OU]� • Ausgang inaktiv [OPEN] oder Ausgang aktiv [CLOS]� S�OU2 Simulationswerte für OUT2;...
  • Seite 24 Mode/Enter Set zunächst [Cod0] blinkend im Display� ► [Set] drücken und gedrückt halten, bis die gültige Code-Nr� erscheint� ► Kurz [Mode/Enter] drücken� Auslieferung durch ifm electronic: Ohne Zugangsbeschränkung� Parameterwert einstellen ► [Set] drücken und gedrückt halten� > Aktueller Einstellwert des Parameters Mode/Enter Set wird 5 s lang blinkend angezeigt�...
  • Seite 25 • Wird [SLoc] angezeigt bei dem Versuch, einen Parameterwert zu ändern, ist der Sensor per Software verriegelt� Diese Verriegelung kann nur mit einer Parametriersoftware aufgehoben werden� • Bei Parametrierung mit Benutzeroberfläche des Programms ifm Container werden die Werte in vorgegebenen Feldern eingestellt� • Für IO-Link-Parametrierung → gerätespezifische Parametrierlisten unter: www�ifm�com...
  • Seite 26 Zum Entriegeln: ► [Mode/Enter] + [Set] 10 s lang drücken� Mode/Enter Set > [uLoc] wird angezeigt� 10 s Auslieferungszustand: Nicht verriegelt� • Timeout: Wird während der Einstellung eines Parameters 15 s lang keine Taste gedrückt, geht das Gerät mit unverändertem Wert in den Arbeitsbetrieb zurück� 9.2 Anzeige konfigurieren (optional) ►...
  • Seite 27 9.3 Ausgangssignale festlegen 9.3.1 Ausgangsfunktionen festlegen ► [OU1] wählen und Schaltfunktion einstellen: - [Hno] = Hysteresefunktion/Schließer, - [Hnc] = Hysteresefunktion/Öffner, [OU1] - [Fno] = Fensterfunktion/Schließer, - [Fnc] = Fensterfunktion/Öffner� ► [OU2] wählen und Funktion einstellen: - [Hno] = Hysteresefunktion/Schließer, - [Hnc] = Hysteresefunktion/Öffner, - [Fno] = Fensterfunktion/Schließer, [OU2] - [Fnc] = Fensterfunktion/Öffner�...
  • Seite 28 ASP / AEP kann nur innerhalb festgelegter Grenzen geteacht werden (→ 12.1 Einstellbereiche)� Wird bei ungültigem Druckwert geteacht, wird [UL] oder [OL] angezeigt� Nach Bestätigung durch [Mode/Enter] wird [Err] blinkend angezeigt, der ASP-Wert / AEP- Wert wird nicht geändert� Alternativ: ►...
  • Seite 29 9.4.3 Verzögerungszeit für die Schaltausgänge festlegen [dS1] / [dS2] = Einschaltverzögerung für OUT1 / OUT2� [dS1] [dr1] / [dr2] = Ausschaltverzögerung für OUT1 / OUT2� [dr1] ► [dS1], [dS2], [dr1] oder [dr2] wählen und Wert zwischen 0,1 und 50 s [dS2] einstellen (bei 0,0 ist die Verzögerungszeit nicht aktiv)�...
  • Seite 30 a) Kalibriervorgang beenden: ► Kurz [Mode/Enter] drücken� > [CAL] wird angezeigt� b) Einen 2� Punkt auf der Messwertkurve ändern ► Einen zweiten definierten Referenzdruck in der Anlage einstellen� Mindestabstand zwischen den Kalibrierpunkten CP1 und CP2 = 5 % des Messbereichsendwerts� ►...
  • Seite 31 9.6.2 Simulationswert festlegen Ausgangszustände Wenn [SEL] aktiv ist: ► [Set] drücken und gedrückt halten, bis [OU] angezeigt wird� ► Kurz [Mode/Enter] drücken� > [S�OU1] wird angezeigt (im 2-Leiter-Betrieb wird [S�OU2] angezeigt)� ► Mit [Set] gewünschten Wert einstellen: - [OPEN] = Ausgang 1 nicht aktiv / offen� [SEL] - [CLOS] = Ausgang 1 aktiv / geschlossen�...
  • Seite 32 10 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und gibt Ausgangssignale entsprechend den eingestellten Parametern� Betriebsanzeigen → Kapitel 7 Bedien- und Anzeigeelemente. 10.1 Einstellung der Parameter ablesen ►...
  • Seite 33 10.3 Selbstdiagnose / Fehleranzeigen Das Gerät verfügt über umfangreiche Möglichkeiten zur Selbstdiagnose� • Es überwacht sich selbsttätig während des Betriebs� • Es zeigt Warnungen und Fehlerzustände per IO-Link und per Display an (auch bei ausgeschaltetem Display)� • Wird ein Fehler diagnostiziert, werden die Ausgänge entsprechend der Einstellung der Parameter FOU1 und FOU2 (→...
  • Seite 34 E100 Interner Sensorfehler ► Gerät austauschen� detektiert� W531 X Analogausgang am oberen ► AEP-Wert höher setzen Anschlagwert (20,5 mA)� wenn möglich (bei [OU2] = [InEG] ASP-Wert) oder Systemdruck verringern� Einstelltasten am Gerät ► Entriegelung vornehmen� verriegelt, Parameteränderung verweigert� C�Loc X Parametrierung über Taste ►...
  • Seite 35 W704 X Mediumtemperatur zu niedrig Mediumtemperatur erhöhen� (< -30 °C)� W161 X Gerätetemperatur zu hoch Gerät außerhalb der (> 90 °C)� Spezifikation� ► Gerät nicht isoliert einbauen� W162 X Gerätetemperatur zu niedrig Gerät außerhalb der (< -30 °C)� Spezifikation� ► Gerät isoliert einbauen� * Bei Unterspannung (Fehler Nr�...
  • Seite 36 SP1 / SP2 rP1 / rP2 ΔP -0,990 4,000 -1,000 3,990 -1,000 3,000 0,000 4,000 0,005 -14,35 58,00 -14,50 57,85 -14,50 43,50 0,00 58,00 0,05 -99,0 400,0 -100,0 399,0 -100,0 300,0 400,0 -0,120 2,500 -0,124 2,496 -0,124 1,880 0,500 2,500 0,002 -1,74 36,27 -1,80...
  • Seite 37 PI2799: -1 bar AEP / tAEP 100% MEW* bAr / mbAr SELd FOU1 FOU2 0,06 0,03 0,00 0,00 * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors (bei PI2799 der Prozentwert der Messspanne)� Weitere Informationen unter www�ifm�com...
