Betriebsanleitung
DE
Elektronischer Drucksensor
PI209x

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PI209 Serie

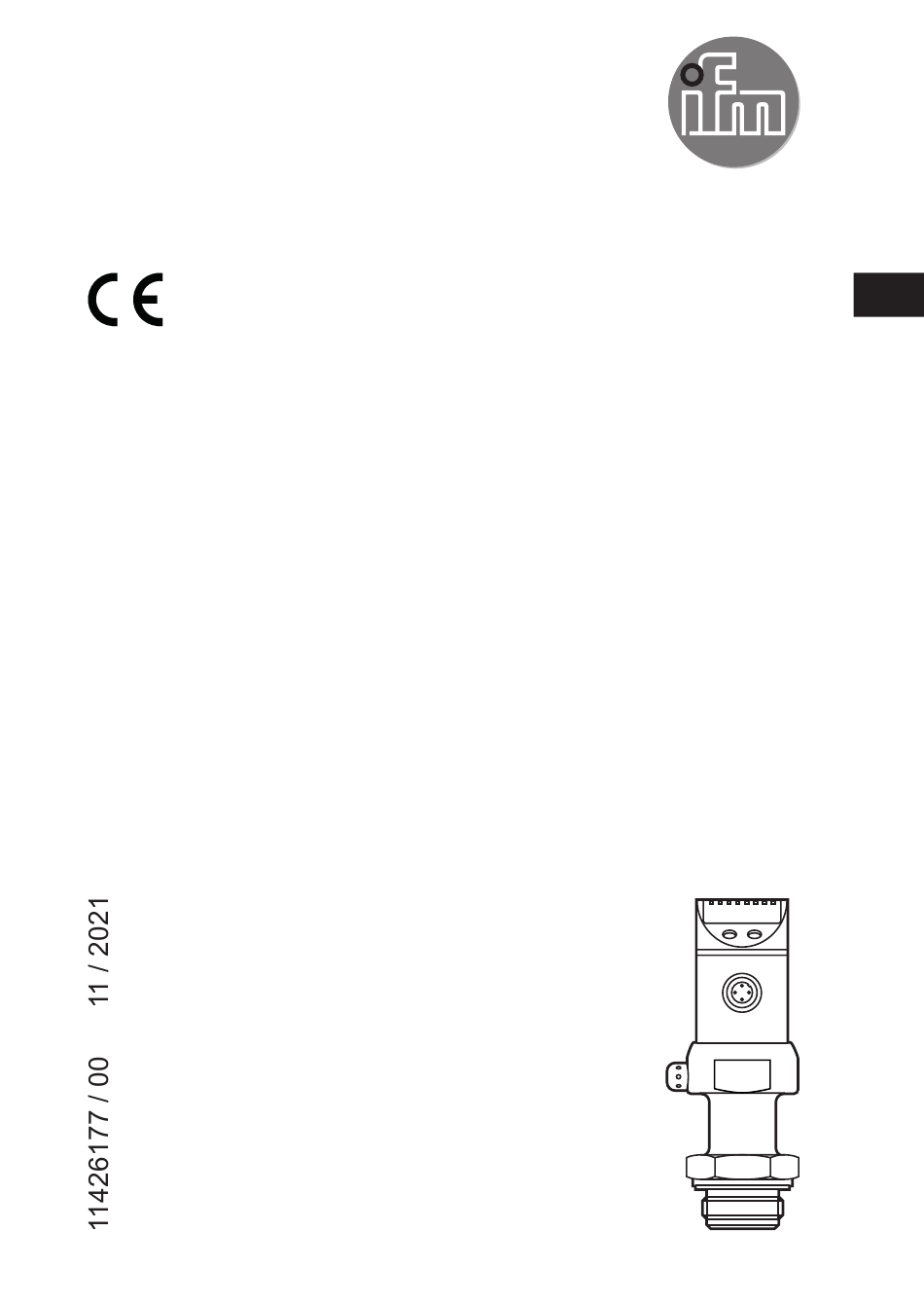

  • Seite 1 Betriebsanleitung Elektronischer Drucksensor PI209x...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereich �����������������������������������������������������������������������������������������������4 4 Funktion ���������������������������������������������������������������������������������������������������������������4 4�1 Verarbeiten der Messsignale �������������������������������������������������������������������������4 4�2 Drucküberwachung / Schaltfunktion ��������������������������������������������������������������5 4�3 Drucküberwachung / Analogfunktion �������������������������������������������������������������6 4�4 Diagnosefunktion �������������������������������������������������������������������������������������������8 5 Montage ���������������������������������������������������������������������������������������������������������������8 6 Elektrischer Anschluss ���������������������������������������������������������������������������������������10 7 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������...
  • Seite 3: Vorbemerkung

    10 Betrieb �������������������������������������������������������������������������������������������������������������19 10�1 Einstellung der Parameter ablesen �����������������������������������������������������������19 10�2 Fehleranzeigen ������������������������������������������������������������������������������������������19 10�3 Reinigen der Filterabdeckung ��������������������������������������������������������������������20 11 Werkseinstellung ����������������������������������������������������������������������������������������������21 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich�...
  • Seite 4: Bestimmungsgemäße Verwendung

    • Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung� • Montage, elektrischer Anschluss, Inbetriebnahme, Programmierung, Konfiguration, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführen� •...
  • Seite 5: 4�2 Drucküberwachung / Schaltfunktion

    4.2 Drucküberwachung / Schaltfunktion OUT1 ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestellten Schaltgrenzen (SP1, rP1)� Dabei sind folgende Schaltfunktionen wählbar: • Hysteresefunktion / Schließer: [OU1] = [Hno] (→ Abb. 1). • Hysteresefunktion / Öffner: [OU1] = [Hnc] (→ Abb. 1). Zuerst wird der Schaltpunkt (SP1) festgelegt, dann im gewünschten Abstand der Rückschaltpunkt (rP1)�...
  • Seite 6: 4�3 Drucküberwachung / Analogfunktion

    4.3 Drucküberwachung / Analogfunktion Der Analogausgang ist parametrierbar� • [OU2] legt fest, ob der eingestellte Messbereich abgebildet wird auf 4���20 mA ([OU2] = [I]), 20���4 mA ([OU2] = [InEG]), 0���10 V ([OU2] = [U]), oder 10���0 V ([OU2] = [UnEG])� Die Skalierung kann durch Teachvorgang eingestellt werden oder durch Eingabe eines Werts für die Parameter ASP und AEP�...
  • Seite 7 - Ausgangssignal 4 bis 3,8 mA bei [OU2] = [InEG]� • Systemdruck unterhalb des Messbereichs: - Ausgangssignal 4 bis 3,8 mA bei [OU2] = [I]� - Ausgangssignal > 20 mA bei [OU2] = [InEG]� Spannungsausgang Werkseinstellung Messbereich skaliert U [V] U [V] P = Systemdruck, MAW = Messbereichs-Anfangswert, MEW = Messbereichsendwert : [OU2] = [U];...
  • Seite 8: 4�4 Diagnosefunktion

    4.4 Diagnosefunktion Ausgang 1 dient als Diagnoseausgang in Anlehnung an DESINA-Spezifikation, wenn [OU1] = [dESI]� • Liegt keine Störung vor, ist der Ausgang durchgeschaltet und führt UB+ (bei P-n = PnP) oder UB- (bei P-n = nPn)� • Bei Fehlfunktionen wird der Ausgang inaktiv� Folgende Fehlfunktionen werden erfasst: - Unterspannung (ab 18 V) / Überspannung (ab 33 V);...
  • Seite 9 Montage des Aseptoflex-Adapters ► Gewinde und Dichtfläche von Sensor und Adapter leicht mit Schmierpaste (D) einfetten� Die Paste muss für den vorliegenden Anwendungsbereich geeignet und zugelassen sein, und sie muss mit den eingesetzten Elastomeren verträglich sein� Empfehlung: Klüberpaste UH1 84-201 mit USDA-H1-Freigabe für den Lebensmittelbereich�...
  • Seite 10: Elektrischer Anschluss

    Pin 3 • Binärer Schaltausgang Drucküberwachung Pin 4 (OUT1) • Diagnoseausgang, wenn [OU1] = [dESI] Pin 2 (OUT2) • Analogausgang für Systemdruck Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
  • Seite 11: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 3 4 5 6 Mode/Enter 1 bis 8: Indikator-LEDs - LED 1 bis LED 6 = Systemdruck in der Maßeinheit, die auf dem Aufkleber angegeben ist� Bei Geräten mit 4 einstellbaren Maßeinheiten sind LEDs 5 und 6 nicht belegt� - LED 7: nicht belegt�...
  • Seite 12: Menü

    8 Menü 8.1 Menüstruktur...
  • Seite 13: 8�2 Menü-Erläuterung

    8.2 Menü-Erläuterung SP1/rP1 Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 schaltet� Ausgangsfunktion für OUT1: • Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ��] oder Fensterfunktion [F ��], jeweils Schließer [� no] oder Öffner [� nc]� • Diagnosesignal [dESI]� Ausgangsfunktion für OUT2: •...
  • Seite 14: Parametrieren

    9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis gewünschter Parameter angezeigt Mode/Enter Set wird.
  • Seite 15 „Cod1“ blinkend im Display� Mode/Enter Set ► [Set] drücken und gedrückt halten, bis die gültige Code-Nr� erscheint� ► Kurz [Mode/Enter] drücken� Auslieferung durch ifm electronic: Ohne Zugangsbeschränkung� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehleingaben verhindert werden�...
  • Seite 16: 9�2 Anzeige Konfigurieren (Optional)

    9.2 Anzeige konfigurieren (optional) ► [Uni] wählen und Maßeinheit festlegen: - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - InHO] (nur PI2096, PI2097, PI2098, PI2099), - [mWS] (nur PI2096, PI2097, PI2099), - [mmWS] (nur PI2098)� ► [SELd] wählen und Art der Anzeige festlegen: - [P]: Systemdruck in der Einheit, die in Uni eingestellt ist�...
  • Seite 17: 9�3�2 Schaltgrenzen Festlegen

    9.3.2 Schaltgrenzen festlegen ► [SP1] wählen und Wert einstellen, bei dem OUT1 schaltet� ► [rP1] wählen und Wert einstellen, bei dem OUT1 zurückschaltet� rP1 ist stets kleiner als SP1� Es können nur Werte eingegeben werden, die unter dem Wert für SP1 liegen� 9.3.3 Analogwert skalieren ►...
  • Seite 18: 9�4 Benutzereinstellungen (Optional)

    9.4 Benutzereinstellungen (optional) 9.4.1 Nullpunkt-Kalibrierung ► [COF] wählen und Wert zwischen -5% und 5% des Messbereichsendwerts einstellen� Der interne Messwert “0” wird um diesen Betrag verschoben� Alternativ: Automatische Anpassung des Offsets im Bereich 0 bar ± 5% (z� B� wenn bei Füllstandsmessung der Einbauort des Sensor vom Nullpunkt-Niveau des Behälters abweicht)�...
  • Seite 19: 9�5 Service-Funktionen

    9.5 Service-Funktionen 9.5.1 Ablesen der Min-/Maxwerte für Systemdruck ► [HI] oder [LO] wählen und kurz [Set] drücken� [HI] = Maximalwert, [LO] = Minimalwert� Speicher löschen: ► [HI] oder [LO] wählen� ► [Set] drücken und gedrückt halten, bis [----] angezeigt wird� ►...
  • Seite 20: 10�3 Reinigen Der Filterabdeckung

    10.3 Reinigen der Filterabdeckung Sollten zähflüssige und rückstandbildende Medien die Filterabdeckung des Sensors zusetzen (und damit die Messgenauigkeit geringfügig beeinträchtigen), können Sie die Abdeckung reinigen� ► Filterabdeckung (B) abschrauben (dazu eine Zange mit kunststoffgeschützten Backen benutzen)� ► Kappe gründlich reinigen� Der Stutzen (A) sollte nur von fachkundigem Personal und mit großer Sorgfalt gereinigt werden�...
  • Seite 21: Werkseinstellung

    23% MEW* ASP / tASP 0% MEW* AEP / tAEP 100% MEW* COF / tCOF bAr / mbAr SELd * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar / mbar� Weitere Informationen unter www�ifm�com...
