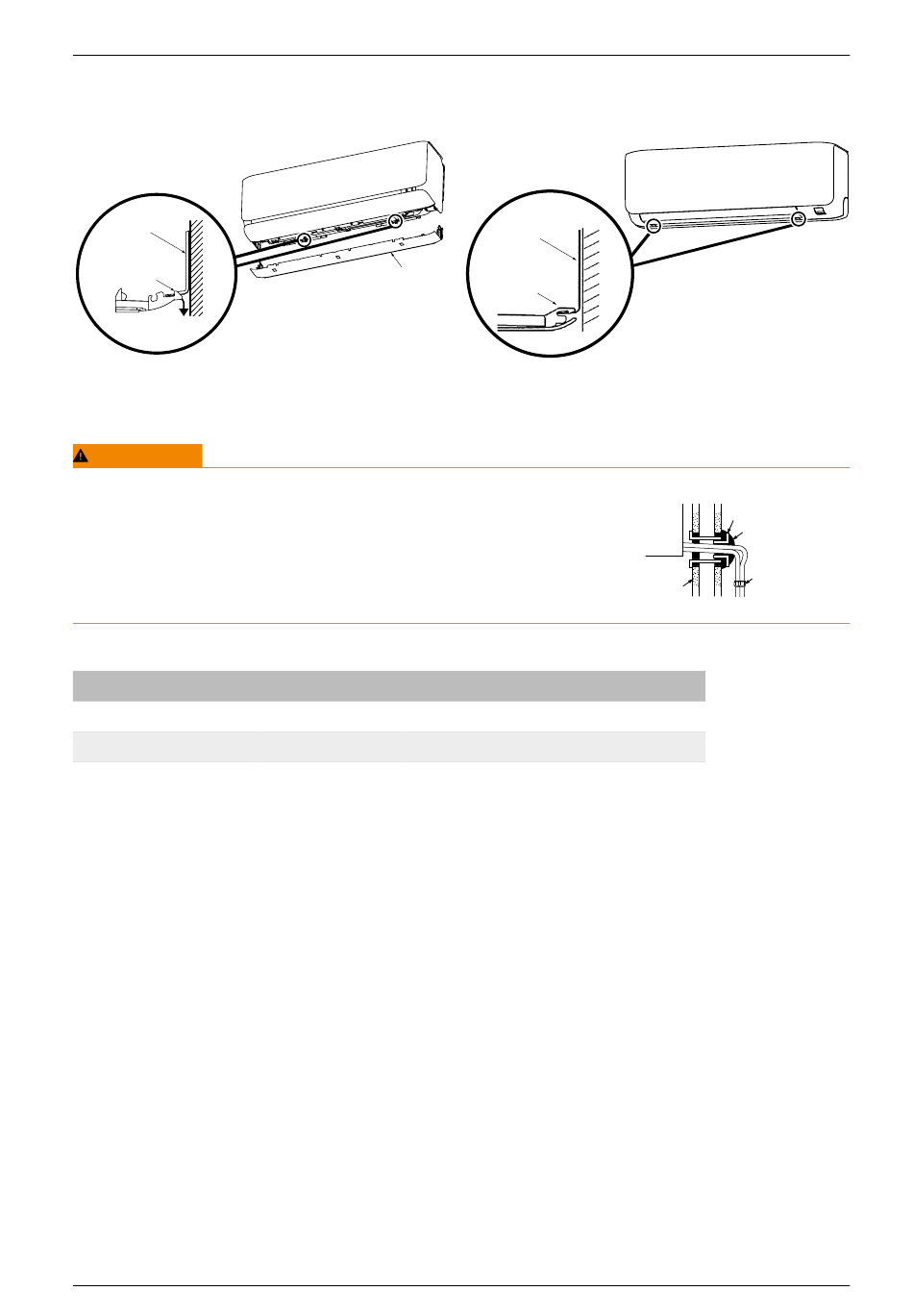

Innengeräte installieren
Wandgeräte SRK-ZSX-W
Installationsplatte
Einrastvorrichtung
am Innengerät
Wand
2.
Das Innengerät nach oben drücken, um es von der Installationsplatte zu trennen.
10.1.11 Arbeiten an der Kältemittelleitung
WARNUNG
Feuer und Explosionsgefahr bei Arbeiten mit R32.
Die Bördelverbindung im Freien installieren, um Feuer- oder
●
Explosionsgefahren zu verhindern.
Beachten, dass wiederverwendbare mechanische Verbindungs-
●
stücke und Bördelverbindungen in Innenräumen nicht zugelassen
sind.
Kältemittelleitung auswählen:
Sauggasleitung
Flüssigkeitsleitung
Eine Rohrwandstärke von mindestens 0,8 mm verwenden.
●
Das Rohr als Rundrohr auslegen (nahtloses Rohr aus phosphordesoxidiertem Kupfer ICS
●
23.040.15, ICS 77.150.30).
Kältemittelleitung zuschneiden
Vorgehensweise
1. Die Kältemittelleitung mit dem Rohrschneider auf die erforderliche Länge zuschneiden.
2. Das Rohr nach unten halten und entgraten. Sicherstellen, dass keine Fremdkörper in das
Rohr gelangen.
3. Die Enden der Kältemittelleitung mit dem Klebeband umwickeln.
Bördelverbindung herstellen
1. Die Bördelmuttern aus den Serviceventilen des Innengeräts herausnehmen und auf die Kälte-
mittelleitungen setzen.
2. Die Rohre gemäß der nachstehenden Tabelle und Abbildung bördeln. Die Abmessungen der
Bördelverbindung für R32 weichen von den Abmessungen für herkömmliches Kältemittel ab.
Wir empfehlen die Verwendung von Bördelwerkzeugen, die speziell für R32 oder R410A vor-
gesehen sind. Herkömmliche Bördelwerkzeuge können jedoch ebenfalls verwendet werden.
Bei Verwendung herkömmlicher Bördelwerkzeuge die Abmessung des Überstands B mit Hilfe
einer Kontrollschablone anpassen.
106
Bodenpaneel
SRK 20/25/35
SRK 50/60/63
⅜'' (Ø 10)
½'' (Ø 12)
¼'' (Ø 6)
¼'' (Ø 6)
Technisches Handbuch S-Serie R32 | Ausgabe 30-08-2021 | 20001385
Wandgeräte SRK-ZS-W und SRK-ZR-W
Installationsplatte
Einrastvorrichtung
Wand
am Innengerät
Innen-
gerät
SRK 71/80
⅝'' (Ø 16)
¼'' (Ø 6)
Abdeckung der
Wandbohrung
Bohrung mit
Dichtungskitt
abdichten
Bördelverbin-
dung im Freien
Wand
für Innengerät
