Hinweis
Da diese Klimaanlage so konstruiert ist, dass Kondensat an der Rückseite in der Kondensatwan-
ne gesammelt wird, das Verbindungskabel keinesfalls oberhalb der Ablaufrinne verlegen.
Ablaufrinne
Wand
Platz für die Leitung

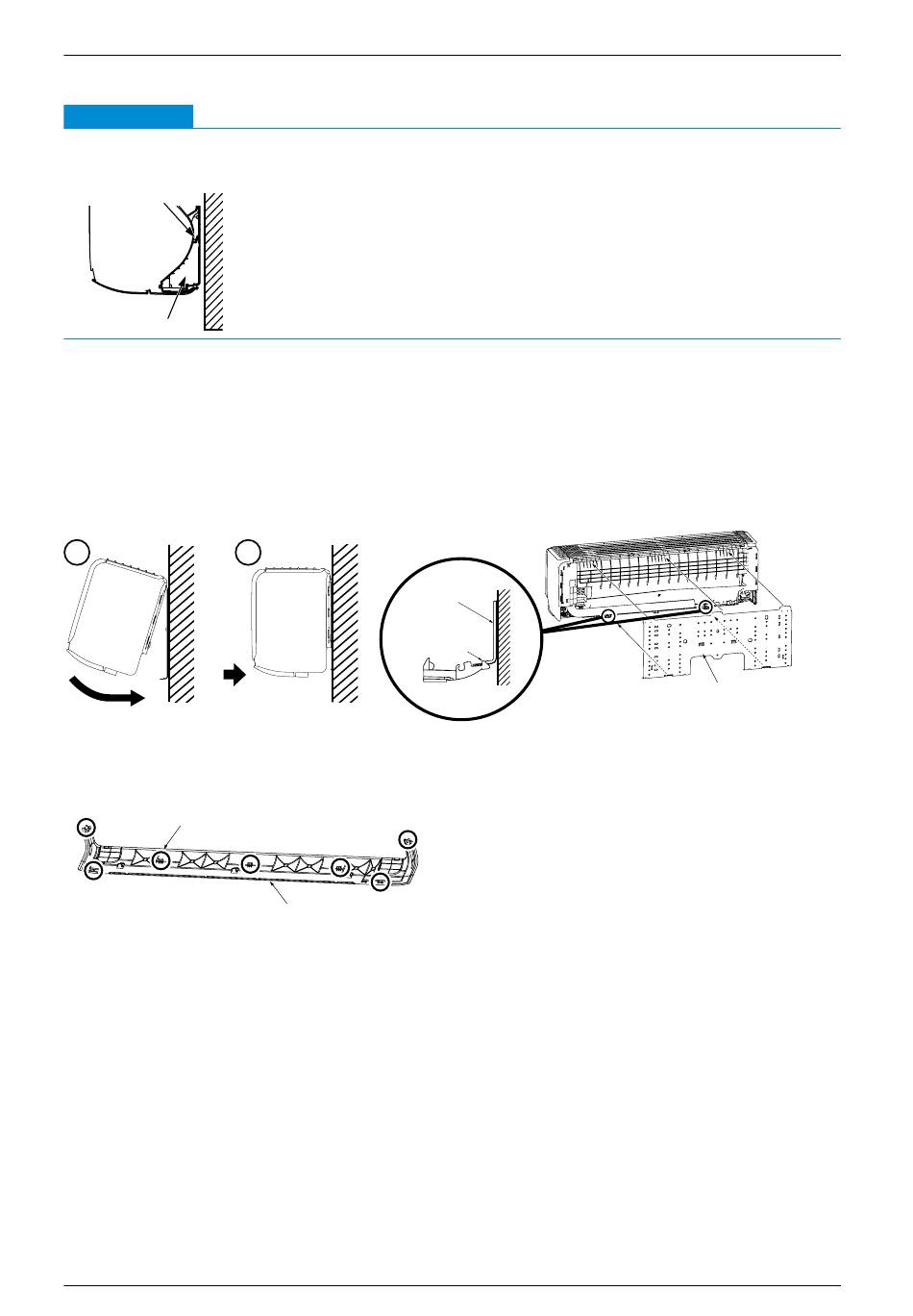

10.1.9 Innengerät an Installationsplatte montieren
Vorgehensweise
1. Die Leitung durch die Öffnung in der Wand führen. Den oberen Teil des Innengeräts an der
Installationsplatte einhängen.
2. Vorsichtig gegen den unteren Teil drücken, sodass das Innengerät über die Einrastvorrichtung
an der Installationsplatte einrastet.
1
3. Die Sperren des Bodenpaneels (7 Positionen) installieren. Das Bodenpaneel mit den 3
Schrauben (in der Kappe) befestigen (nur bei Gerätemodellen SRK-ZSX-W).
Sperre (7 Positionen)
10.1.10 Innengerät von Installationsplatte demontieren
Vorgehensweise
1. Das Bodenpaneel entfernen (siehe Bodenpaneel abnehmen in Kapitel „10.1.5 Elektrische
Verkabelung" auf Seite 100; nur bei Gerätemodellen SRK-ZSX-W).
Bei Gerätemodellen SRK-ZSX-W:
- Die Einrastvorrichtung des Innengeräts nach unten ziehen (rechte und linke Seite).
Bei Gerätemodellen SRK-ZS-W und SRK-ZR-W:
- Das Innengerät an den markierten Stellen nach oben drücken und leicht nach vorne ziehen.
Technisches Handbuch S-Serie R32 | Ausgabe 30-08-2021 | 20001385
2
Installationsplatte
Einrastvorrichtung
am Innengerät
Bodenpaneel
Innengeräte installieren
Wand
Wandgerät
Installationsplatte
105
