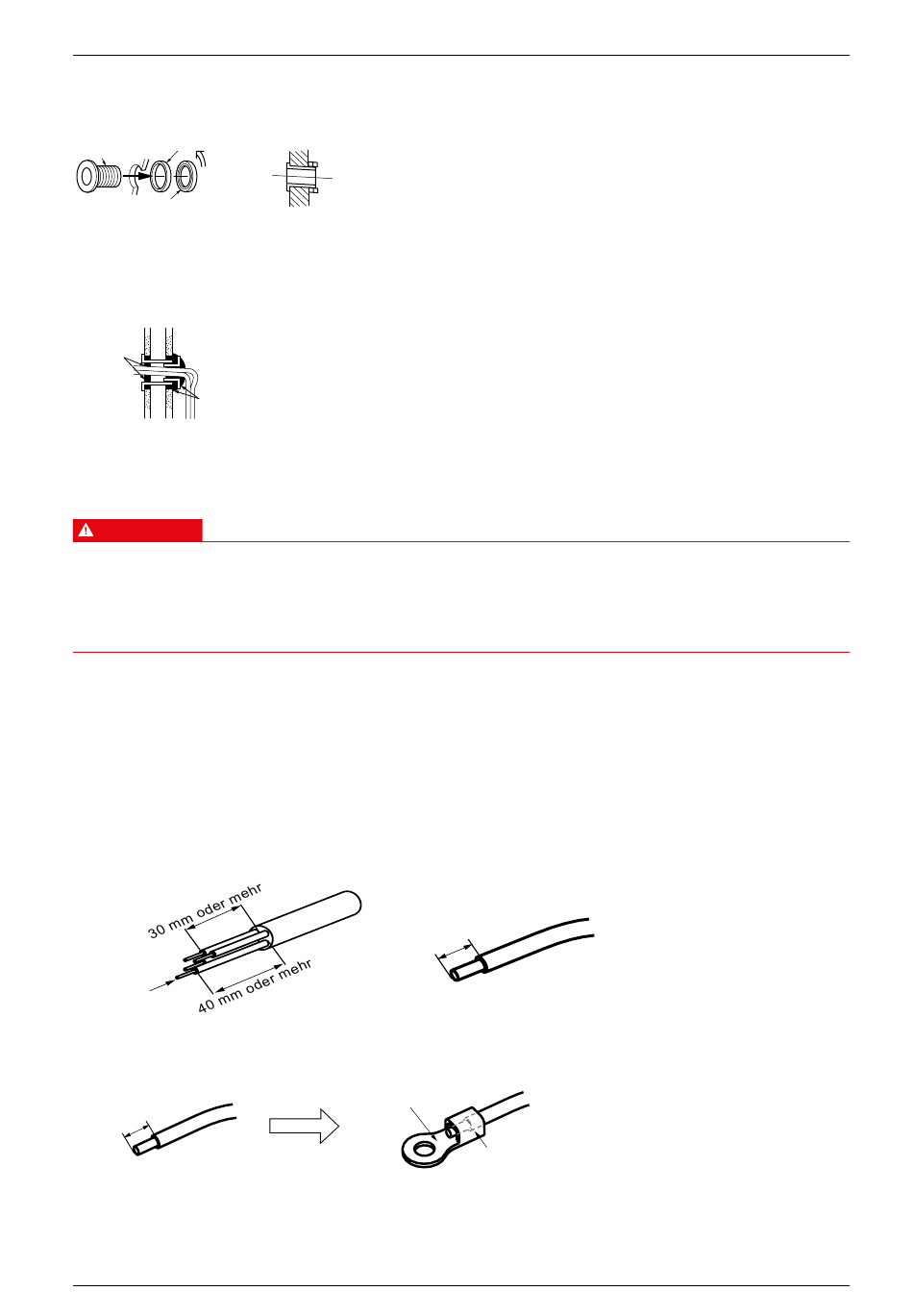

Innengeräte installieren
3. Dichtungsring, Hülse und Schrägring fixieren.
Schrägring
Hülse
Dichtungsring
innengeräte-
seitig
4. Nach Fertigstellung der Leitungsarbeiten die Bohrung in der Wand vollständig mit Dichtungs-
kitt verschließen.
Dichtungskitt
installiert
innengeräte-
seitig
10.1.5 Elektrische Verkabelung
GEFAHR
Lebensgefahr durch unsachgemäße Verkabelung.
Sicherstellen, dass die Verkabelung sachgemäß durchgeführt wird.
●
Verkabelung nur von qualifiziertem Personal vornehmen lassen (siehe Kapitel „2.4.1 Informa-
●
tionen zur Wartung" auf Seite 14).
Voraussetzung
Vor der Installation sicherstellen, dass die Stromversorgung mit der Spezifikation der Klimaanlage
übereinstimmt.
Vorgehensweise
1. Kabel vorbereiten
– Kabel auswählen: 4-adrig (inkl. Erdleiter (gelb/grün), mind. 1,5 mm
– Die Länge der Drähte anpassen. Sicherstellen, dass jeder Draht am Ende um 10 mm abisoliert ist.
Verbindungsleitung
Erdleiter
– An jedem Kabel einen Ringkabelschuh befestigen. Die Größe des Ringkabelschuhs gemäß
den Spezifikationen des Klemmenblocks und des Kabelquerschnitts auswählen.
10 mm
100
drehen und
festziehen
außengeräte-
installiert
seitig
Dichtungskitt
außengeräte-
seitig
Dichtungskitt
Dichtungskitt
innengeräte-
außengeräte-
seitig
seitig
Drahtende
10 mm
Ringkabelschuh
Hülse
Technisches Handbuch S-Serie R32 | Ausgabe 30-08-2021 | 20001385
, gemäß 60245 IEC 57.
2
10 mm
