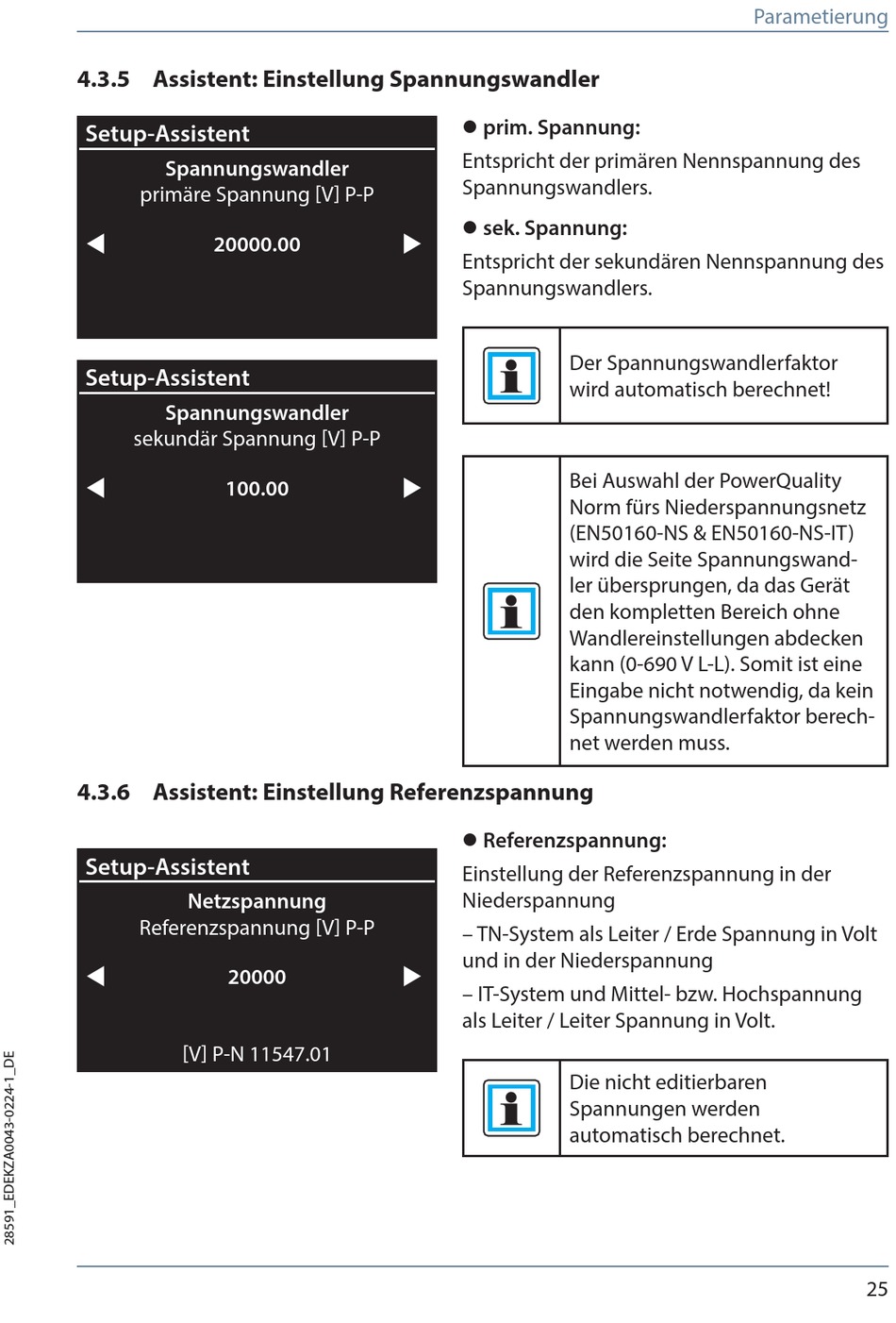

4.3.5 Assistent: Einstellung Spannungswandler
Setup-Assistent
Spannungswandler
primäre Spannung [V] P-P
20000.00
Setup-Assistent
Spannungswandler
sekundär Spannung [V] P-P
100.00
4.3.6 Assistent: Einstellung Referenzspannung
Setup-Assistent
Netzspannung
Referenzspannung [V] P-P
20000
[V] P-N 11547.01
prim. Spannung:
Entspricht der primären Nennspannung des
Spannungswandlers.
sek. Spannung:
Entspricht der sekundären Nennspannung des
Spannungswandlers.
Der Spannungswandlerfaktor
wird automatisch berechnet!
Bei Auswahl der PowerQuality
Norm fürs Niederspannungsnetz
(EN50160-NS & EN50160-NS-IT)
wird die Seite Spannungswand-
ler übersprungen, da das Gerät
den kompletten Bereich ohne
Wandlereinstellungen abdecken
kann (0-690 V L-L). Somit ist eine
Eingabe nicht notwendig, da kein
Spannungswandlerfaktor berech-
net werden muss.
Referenzspannung:
Einstellung der Referenzspannung in der
Niederspannung
– TN-System als Leiter / Erde Spannung in Volt
und in der Niederspannung
– IT-System und Mittel- bzw. Hochspannung
als Leiter / Leiter Spannung in Volt.
Die nicht editierbaren
Spannungen werden
automatisch berechnet.
Parametierung
25
