Inbetriebnahme
3.3

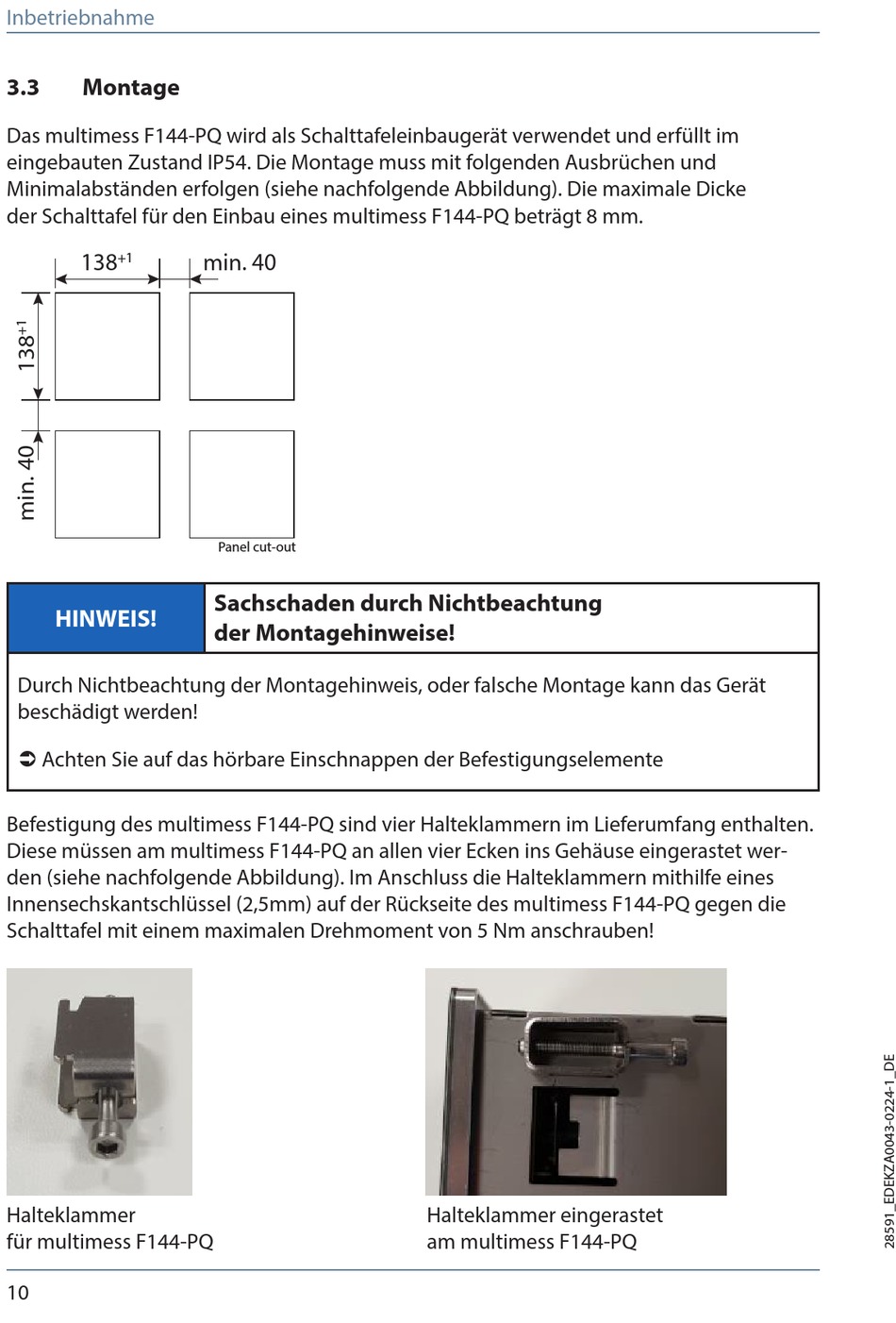

Montage
Das multimess F144-PQ wird als Schalttafeleinbaugerät verwendet und erfüllt im
eingebauten Zustand IP54. Die Montage muss mit folgenden Ausbrüchen und
Minimalabständen erfolgen (siehe nachfolgende Abbildung). Die maximale Dicke
der Schalttafel für den Einbau eines multimess F144-PQ beträgt 8 mm.
138
+1
HINWEIS!
Durch Nichtbeachtung der Montagehinweis, oder falsche Montage kann das Gerät
beschädigt werden!
Achten Sie auf das hörbare Einschnappen der Befestigungselemente
Befestigung des multimess F144-PQ sind vier Halteklammern im Lieferumfang enthalten.
Diese müssen am multimess F144-PQ an allen vier Ecken ins Gehäuse eingerastet wer-
den (siehe nachfolgende Abbildung). Im Anschluss die Halteklammern mithilfe eines
Innensechskantschlüssel (2,5mm) auf der Rückseite des multimess F144-PQ gegen die
Schalttafel mit einem maximalen Drehmoment von 5 Nm anschrauben!
Halteklammer
für multimess F144-PQ
10
min. 40
Panel cut-out
Sachschaden durch Nichtbeachtung
der Montagehinweise!
Halteklammer eingerastet
am multimess F144-PQ
