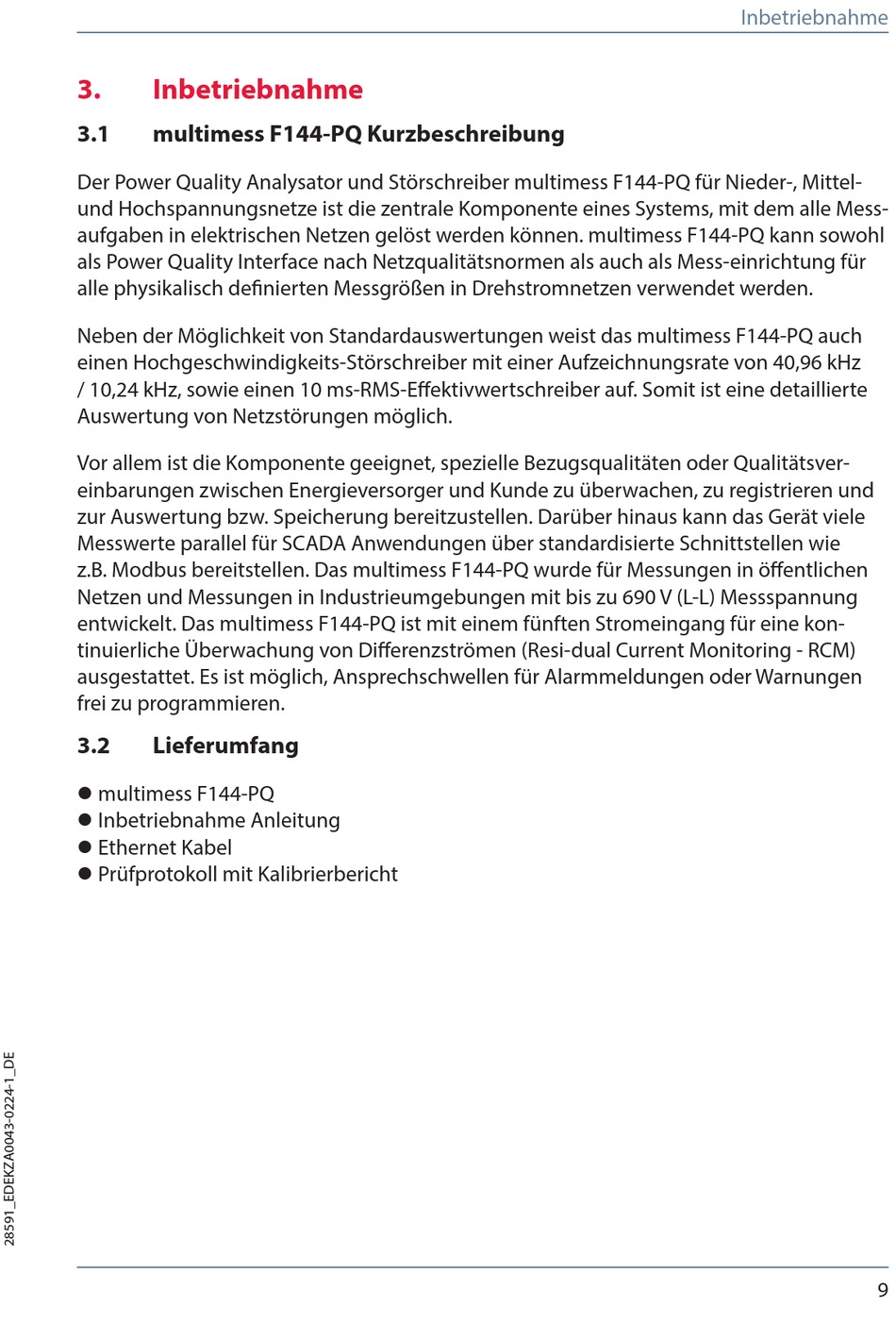

3.
Inbetriebnahme
3.1
multimess F144-PQ Kurzbeschreibung
Der Power Quality Analysator und Störschreiber multimess F144-PQ für Nieder-, Mittel-
und Hochspannungsnetze ist die zentrale Komponente eines Systems, mit dem alle Mess-
aufgaben in elektrischen Netzen gelöst werden können. multimess F144-PQ kann sowohl
als Power Quality Interface nach Netzqualitätsnormen als auch als Mess-einrichtung für
alle physikalisch definierten Messgrößen in Drehstromnetzen verwendet werden.
Neben der Möglichkeit von Standardauswertungen weist das multimess F144-PQ auch
einen Hochgeschwindigkeits-Störschreiber mit einer Aufzeichnungsrate von 40,96 kHz
/ 10,24 kHz, sowie einen 10 ms-RMS-Effektivwertschreiber auf. Somit ist eine detaillierte
Auswertung von Netzstörungen möglich.
Vor allem ist die Komponente geeignet, spezielle Bezugsqualitäten oder Qualitätsver-
einbarungen zwischen Energieversorger und Kunde zu überwachen, zu registrieren und
zur Auswertung bzw. Speicherung bereitzustellen. Darüber hinaus kann das Gerät viele
Messwerte parallel für SCADA Anwendungen über standardisierte Schnittstellen wie
z.B. Modbus bereitstellen. Das multimess F144-PQ wurde für Messungen in öffentlichen
Netzen und Messungen in Industrieumgebungen mit bis zu 690 V (L-L) Messspannung
entwickelt. Das multimess F144-PQ ist mit einem fünften Stromeingang für eine kon-
tinuierliche Überwachung von Differenzströmen (Resi-dual Current Monitoring - RCM)
ausgestattet. Es ist möglich, Ansprechschwellen für Alarmmeldungen oder Warnungen
frei zu programmieren.
3.2
Lieferumfang
multimess F144-PQ
Inbetriebnahme Anleitung
Ethernet Kabel
Prüfprotokoll mit Kalibrierbericht
Inbetriebnahme
9
