AMI INSPECTOR Hydrogen
Betrieb
5.2.
24

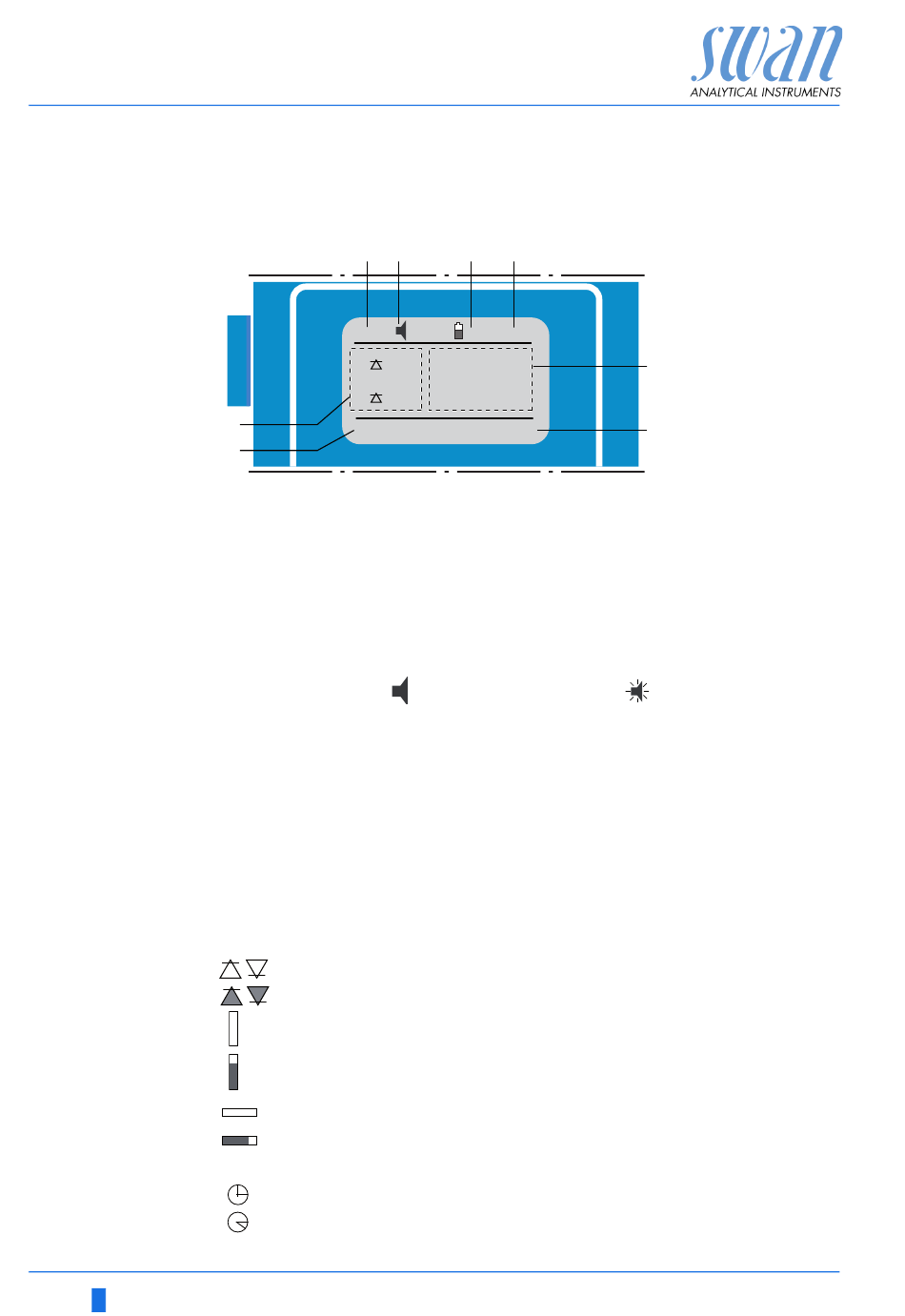

Display
A B
RUN
R1
R2
H
5.8 l/h
G
A
RUN
Normalbetrieb
Schalteingang geschlossen oder Kal.verzög.:
HOLD
Regler/Grenzwert unterbrochen (zeigt Status
der Signalausgänge).
OFF
Schalteingang geschlossen: Regler/Grenzwert
unterbrochen (zeigt Status der Signalausgänge).
B
ERROR
C
Akkustatus (verbleibende Laufzeit in Std.)
D
Zeit
E
Prozesswerte
F
Probentemperatur
G Probenfluss in l/h
H
Status Schaltkontakte
Schaltkontaktstatus, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt
die Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Posi-
tion
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
C
D
15:20:18
15
1.05
ppb
25 °C
Error
E
F
Fatal Error
A-96.250.740 / 170719
