Philips SkyRibbon Installationsanweisungen
  1. Anleitungen
  2. Marken
  3. Philips Anleitungen
  4. Regale und Aufbewahrungen
  5. SkyRibbon
  6. Installationsanweisungen
Philips SkyRibbon Installationsanweisungen

Philips SkyRibbon Installationsanweisungen

Vorschau ausblenden Andere Handbücher für SkyRibbon:

Werbung

Quicklinks

Diese Anleitung herunterladen
SkyRibbon
Essential White Linear Direct Housing (UL)
Flanged / Flangeless
SkyRibbon Linear Direct Powercore power supply needs to be removed to fit up through ceiling opening
Le bloc d'alimentation du SkyRibbon Linear Direct Powercore doit être retiré pour pouvoir s'adapter à travers l'ouverture dans le plafond.
Entfernen Sie das Netzteil des SkyRibbon Linear Direct Powercore, damit es durch die Deckenöffnung passt.
Es necesario desconectar la alimentación eléctrica del panel SkyRibbon Linear Direct Powercore para instalarlo en la abertura del techo.
L'alimentatore SkyRibbon Linear Direct Powercore deve essere rimosso per poter essere inserito attraverso l'apertura del soffitto
Flanged
De stroomvoorziening van de SkyRibbon Linear Direct Powercore moet worden verwijderd om door de plafondopening te kunnen
(access above ceiling)
Flanged
SkyRibbon リニア ダイレク ト パワーコアを天井の開口部に通すには電源を取り外す必要があります
需拆下 SkyRibbon 线性直接 Powercore 电源，以通过天花板开口进行装配
(access above ceiling)
Flanged
(access above ceiling)
(access above ceiling)

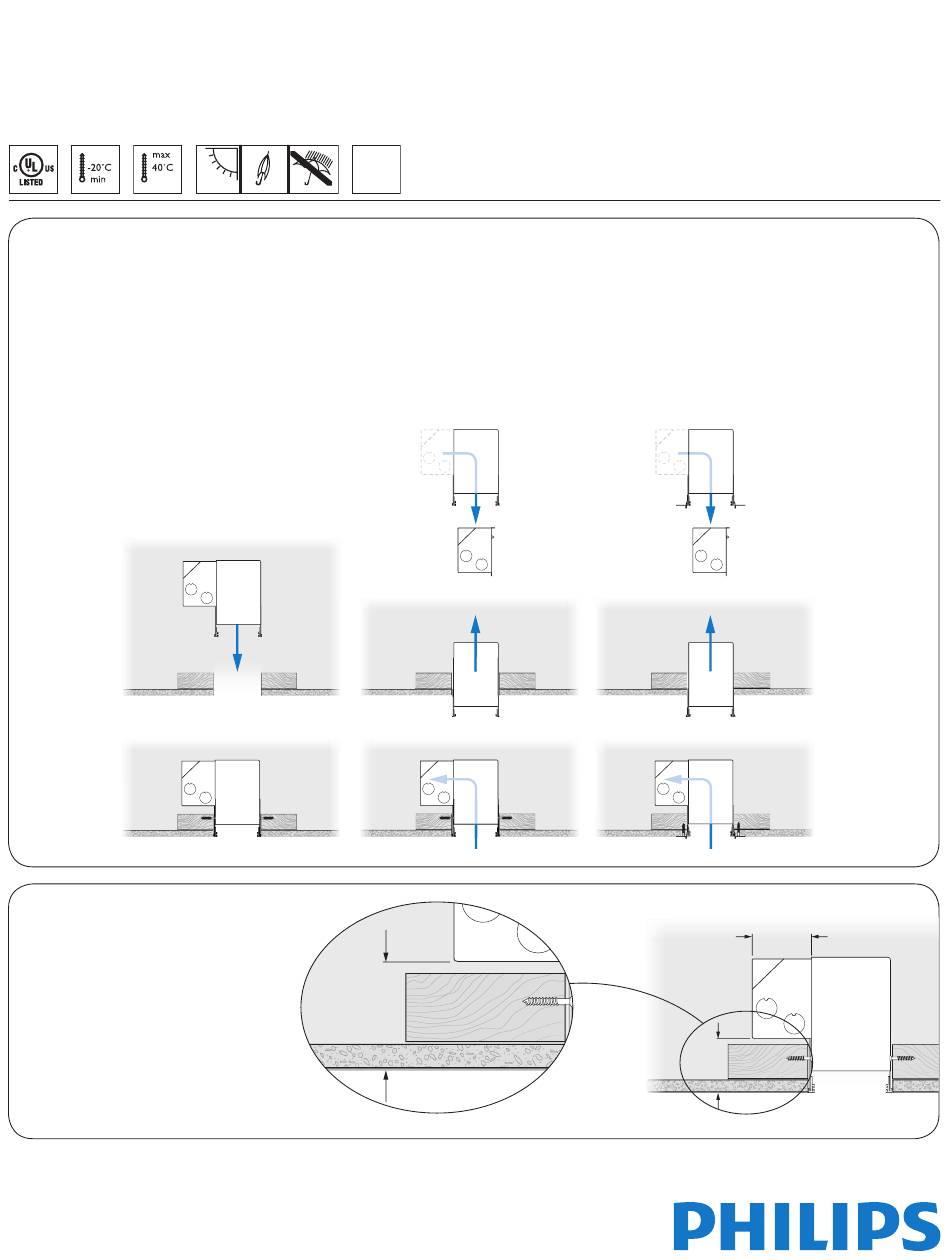

Install from above ceiling
Avec embase
Installer depuis le
dessus du plafond
Geflanscht
Deckeninstallation
Con bridas
Instalar desde techo
superior
Con flangia
Installare da sopra il
soffitto
Met flens
Installeren van boven
het plafond
フランジ付き
天井の上から設置
します
带法兰的
从天花板上方安装
Important clearance
Espace important
Einzuhaltende Abstände
Espacio considerable
Autorizzazione importante
Belangrijke speling
重要な点検
重要间隙
PUB-000327-00 R00
NON
IC
Flanged
Flanged
57 mm
(2.3 in)
Plafond fini
Fertig gestellte Decke
Techo terminado
Soffitto finito
Afgewerkt plafond
仕上げ時の天井
完工的天花板
Flanged
(no access above ceiling)
Flanged
(no access above ceiling)
Flanged
(no access above ceiling)
Flanged or Flangeless
Install from below ceiling by removing power supply
Flanged
(no access above ceiling)
Finished ceiling
Installation Instructions
Instructions d'installation
Instrucciones de instalación
Installatie-instructies
インストール手順  安装指示
www.philipscolorkinetics.com/support
Flangless
Flangless
Flangless
Flangless
69 mm
(2.75 in)
Installationsanweisungen
Istruzioni per l'installazione
Avec ou sans embase
Installer depuis
le dessous du
plafond en enlevant
l'alimentation
Geflanscht oder
flanschlos
Installieren Sie
das Gerät an der
Decke, indem Sie
zunächst das Netzteil
ausbauen.
Sin bridas/con bridas
Instalar desde techo
inferior retirando la
fuente de energía
Con flangia o senza
Installare da sotto il
soffitto rimuovendo
l'alimentatore
Met of zonder flens
Installeren van
onder het plafond
door de voeding te
verwijderen
フランジ付きまたは
フランジなし
電源を取り外して
天井の下から設置
します
带法兰或无法兰
通过拆下电源从天花
板下方安装
