4
Elektrischer Anschluss
4 Elektrischer Anschluss
Anschluss
Schaltbetrieb
Spannungsversorgung
Schaltausgang 1
Schaltausgang 2
IO-Link-Betrieb
Spannungsversorgung
IO-Link
Schaltausgang 2
Potenzialausgleich
Funktionspotenzialausgleichsleiter FB
a
Die Hilfsenergie des Drucksensors muss SELV-Anforderungen genügen, wahlweise kann auch ein energiebe-
grenzter Stromkreis gemäß DIN EN 61010-1 und UL 61010-1 Anwendung finden.
b
Die Farbbelegung ist nur für A-codierte Standardkabel gültig!
c
Der Drucksensor muss mit dem Potenzialausgleichssystem der Anlage über den Prozessanschluss verbunden
werden.
12

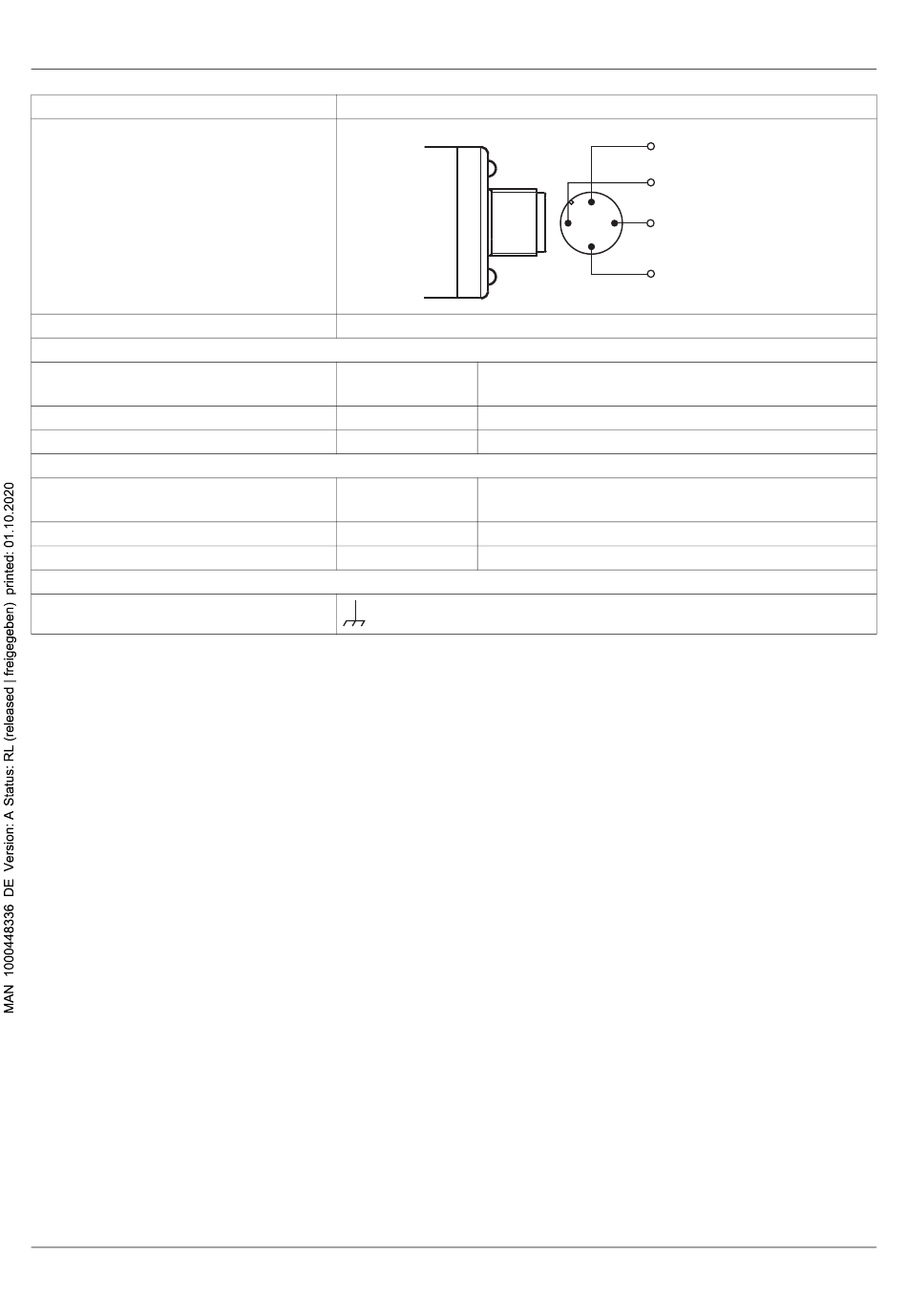

Anschlussbelegung
Rundstecker M12 × 1 (A-codiert, nicht drehbar)
a
DC 9,6 bis 32 V 1 BN (Braun)
3 BU (Blau)
4 BK (Schwarz)
2 WH (Weiß)
a
DC 18 bis 32 V 1 BN (Braun)
3 BU (Blau)
4 BK (Schwarz)
2 WH (Weiß)
c
1
2
4
3
b
L+
L-
C/Q = OUT1
I/Q = OUT2
L+
L-
C/Q = IO-Link
I/Q = OUT2
BN
L+
WH
I/Q (OUT2)
BK
C/Q (IO-Link/OUT1)
BU
L–
