2.3 HINWEISE ZUM ELEKTRISCHEN ANSCHLUSS
- Nur Kabel mit einer Temperaturbeständigkeit bis mindestens 80 °C verwenden.
- Bei normalen Betriebsbedingungen kann das Messsignal über ein abgeschirmtes Kabel
mit einem Querschnitt von 0,75 mm
- Das Kabel darf nicht in Kontakt mit stromführenden Leitungen mit höherer Spannung
oder Frequenz installiert werden.
- Wenn eine kombinierte Installation unumgänglich ist, sollten ein Mindestabstand von
30 cm eingehalten werden.
- Verwenden Sie eine gefilterte und geregelte Stromversorgung.

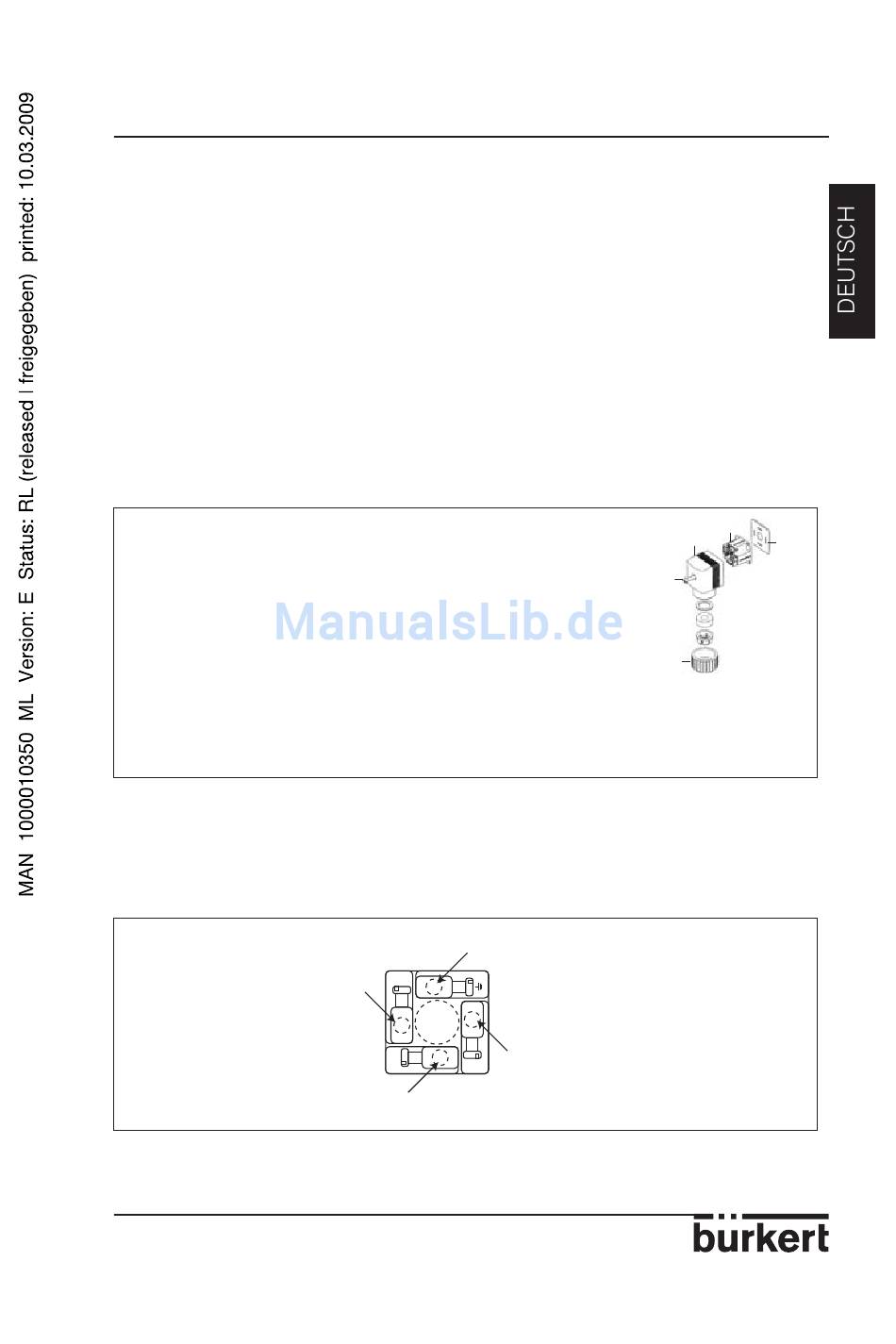

2.3.1 Aufbau des EN175301-803-Steckers
-
Innenteil [3] aus dem Außenteil [2] herausnehmen
-
Kabelverschraubung [5] aufschrauben
-
Kabel via Kabelverschraubung [5] in Teil [2] einführen
-
Teil [3] gemäß § 2.3.2, 2.3.4 oder 2.3.5 verkabeln
-
Teil [3] zurücksetzen
-
Verschraubung [5] festschrauben
-
Dichtung [4] zwischen dem Stecker und dem
Steckverbinder des Sensors einsetzen
-
Stecker an den Sensor anschließen
-
Schraube [1] festschrauben, um die Dichtheit und
einen korrekten elektrischen Anschluss zu vergewissern.
2.3.2 Verkabelung der mit 2 Pulsausgängen versehenen Hall-Effekt-Version
Diese Ausführung weist einen NPN-Transistor-Ausgang und einen PNP-Transistor-
Ausgang auf.
V+ (12-36 VDC)
Die max. Anschlussentfernung ist 50 Meter.
8020
INSTALLATION
2
übertragen werden.
PNP-Transistor-Ausgang
1
NPN-Transistor- Ausgang
3
2
0 V
7
3
2
4
1
5
