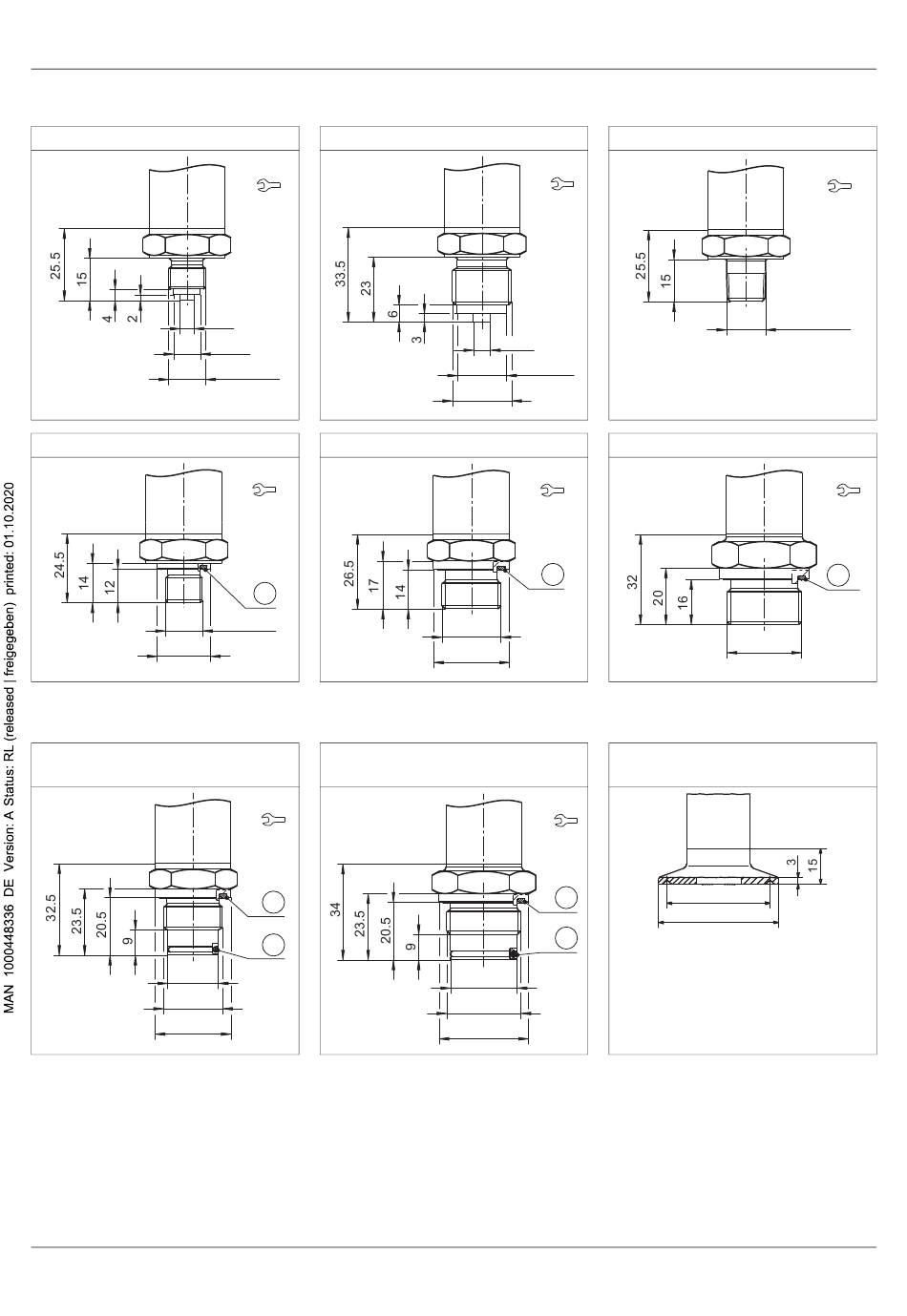

Prozessanschlüsse
G 1/4 DIN EN 837
G 1/4 DIN 3852-11
Ø 19
A
Profildichtung G 1/4
G 1/2 frontbündig mit 2-fach Dich-
tung
Ø 18
G 1/2
Ø 27
A
Profildichtung G 1/2
B
O-Ring 15.1 × 1.6
G 1/2 DIN EN 837
27
≤ 20 Nm
Ø 5
Ø 9.5
G 1/4
G 1/2 DIN 3852-11
27
≤ 20 Nm
A
G 1/4
A
Profildichtung G 1/2
G 3/4 frontbündig mit 2-fach Dich-
tung
27
≤ 30 Nm
A
B
A
Profildichtung G 3/4
B
O-Ring 20.35 × 1.78
1/4-18 NPT DIN EN 837
27
≤ 30 Nm
Ø 6
Ø 17.5
G 1/2
G 3/4 frontbündig DIN 3852-11
27
≤ 30 Nm
A
G 1/2
Ø 27
A
Klemmstutzen (Clamp)
DIN 32676
32
≤ 30 Nm
A
B
Ø 23.8
G 3/4
Ø 32
1 Einleitung
≤ 20 Nm
1/4-18 NPT
≤ 30 Nm
G 3/4
Profildichtung G 3/4
D
1
D
2
27
32
A
7
