Elektrischer Anschluss; Pinbelegung Der M12-Anschlüsse; Produkt Mit Gehäuse An Spannungsversorgung Und An Feldbus Anschließen - Bürkert Ms06 Bedienungsanleitung

→
Den Behälter als Chemikalienabfall kennzeichnen.
→
Die mitgelieferten Etiketten mit den Gefahrstoffsymbolen auf den Behälter kleben.
→
Den Abfallschlauch in dem Behälter befestigen.

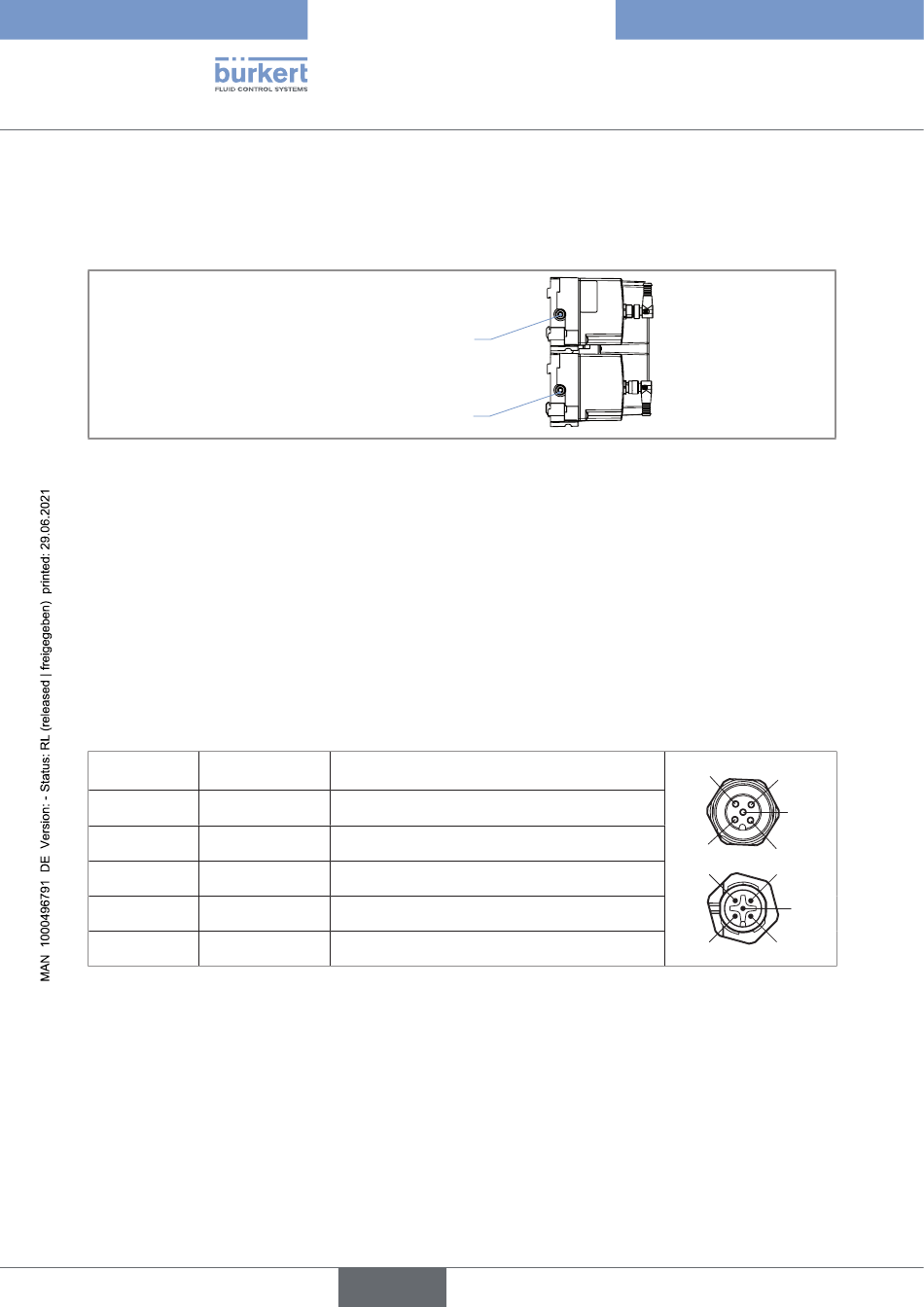

Bild 10: Fluidischer Anschluss des Produkts ohne Gehäuse
7.5

elektrischer anschluss

7.5.1 Pinbelegung der M12-anschlüsse
• Der M12-Stecker dient zum Anschluss der Spannungsversorgung und der Feldbussignale.
• Die M12-Buchse dient zur Weiterleitung der Spannungsversorgung und der Feldbussignale an eine externe
Ausrüstung (z. B. die Reagenzeinheit Typ MZ30 mit Elektronik).
Die Pinbelegung ist bei beiden M12-Anschlüssen der ME29-Modulen und bei dem M12-Stecker der Reagenz-
einheit gleich.
Tabelle 1: Pinbelegung der M12-Anschlüsse
Pin-Nummer Signal
1 CAN_SHIELD
2 24 V DC
3 0 V / GND
4 CAN_H
5 CAN_L
7.5.2 Produkt mit gehäuse an Spannungsversorgung und an
Feldbus anschließen
• Für die Bedienung des Produkts über den Bürkert-Communicator den büS-Koffer mit Bestellnummer
00772426 verwenden. Dieser ist als Zubehör erhältlich.
• Für die Bedienung des Produkts über ein Display Typ ME21:
→
Den M12-Stecker des Gehäuses mit dem Typ MS06 über die Kabeldurchführungsplatte an die Klemmleiste
des Gehäuses mit dem Display Typ ME21 und dem HMIU-Elektronikmodul anschließen.
18
Auslass des Probewassers
Einlass des Probewassers
Farbe des Leiters (vom Gehäuse mit den Elektro-
nikmodulen kommendes Kabel)
-
Rot
Schwarz
Weiß
Blau
deutsch
Typ MS06
Installation
3 4
2 1
4 3
1 2
5
5
